情報実験室の配線
- 情報実験室までの配線は 1-07R-1 と 1-07-15 を使用する
- 1-05 で配線の切り替え
- 1-07R-1 をとりあえずCPS裏ネットにつないでおく
- 1-07 で配線の切り替え
- 1-07-15 と 1-07R-1 を短い LAN でつなぐ
- 1-07 地下にハブを設置
- 旧akaringoを使用
- 1-07-15 の口の付近に設置した

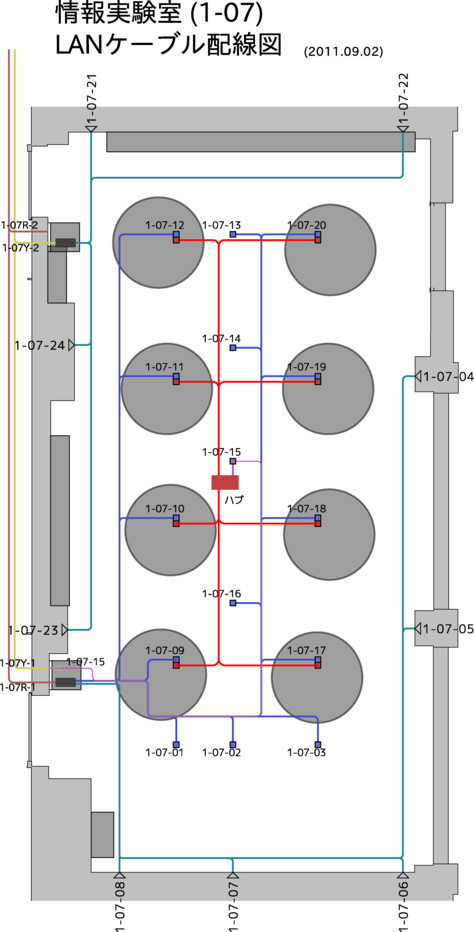

- 情報実験室内の配線図を以下に示す
敷設作業

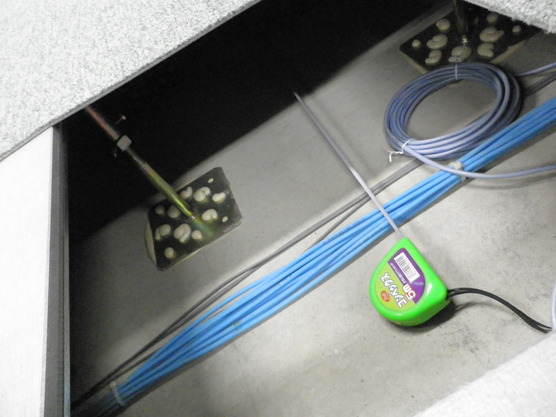

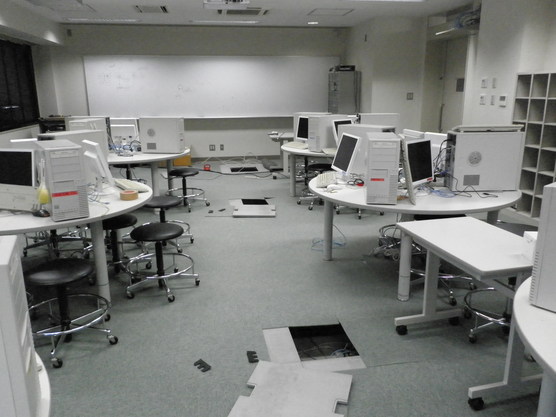

- 必要な場所の床を外し、線を引く
- 各机の中間地点付近の床を一枚ずつ外す

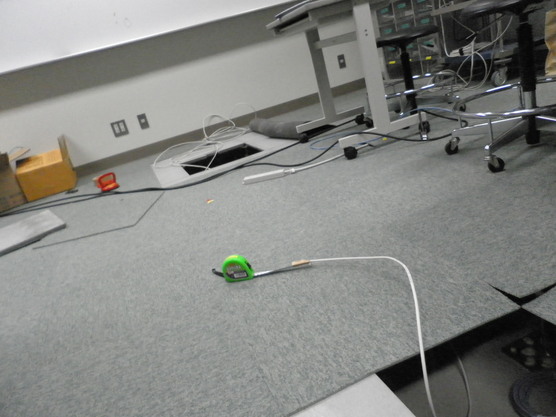

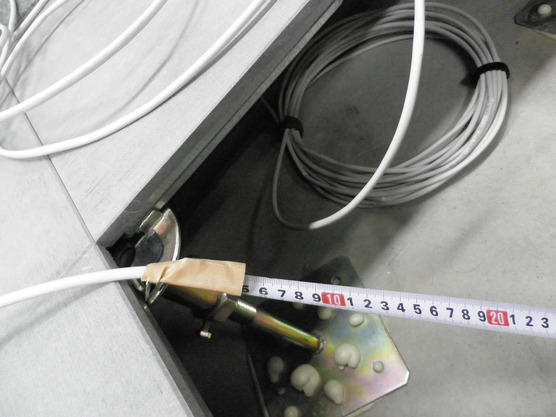

- メジャーの先にLANケーブルをガムテープでつけて引く
- 線が引けたら床を戻す
- 各机に2本づつLANケーブルが配線されるようにする
- 新しく引いた線には、無断で使用されないように
ガムテープで封印をしておく
- 1-05の床下に LAN を通す
切り替え作業
- 1-07 の前の方にあるハブの上流側の線を入れ替える
- 1-07R-1 -> HP ハブ
- 1-07Y-1 -> 1-07-15 に短絡
- 3N機の線を入れ替える
- ガムテープで封印している方の線と交換する
- 線が3N機用だとわかるようにラベルを貼る
Todo
- 1-07Y-2 系統も入れ替えたい
- 1-05 に情報実験機系統専用のハブを増設すれば可能
- 旧情報実験機系統との相互冗長ルータにしたい
- これも 1-05 に情報実験機系統専用のハブを増設すれば可能
- テレビ会議用にグローバルの線が必要
- 急遽配線しました。切り替え後は白い方の線を使ってください。
