情報実験機組み替えマニュアル(簡易版)

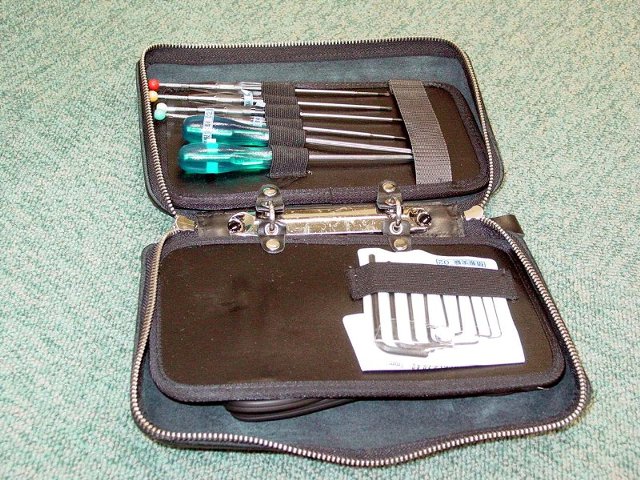

[0] 準備品
[1] PC 分解
[1.1] 注意事項
情報実験 INEX の
「情報実験機組み立て・分解マニュアル」
の
注意事項
を必ず読むこと．
[1.2] 分解
参照 :
情報実験機 組み立て・分解マニュアル 3.分解方法
- 筐体を開ける．
- マザーボード，ドライブ等に繋がっているケーブルを全て抜く．
- ハードディスクを抜く．(FD ドライブ，CD ドライブはマザーボードの取り外し・取り付けの邪魔にならないので外さなくてもよい)
- グラフィックボード，ネットワークカード，サウンドカードを PCI バスから抜く．
- CPU ，メモリを抜く．
- マザーボードを取り外す．
- I/Oパネルを取り外す．
- 電源を取り外す．
[2] PC 組み立て
- 電源を取り付ける．

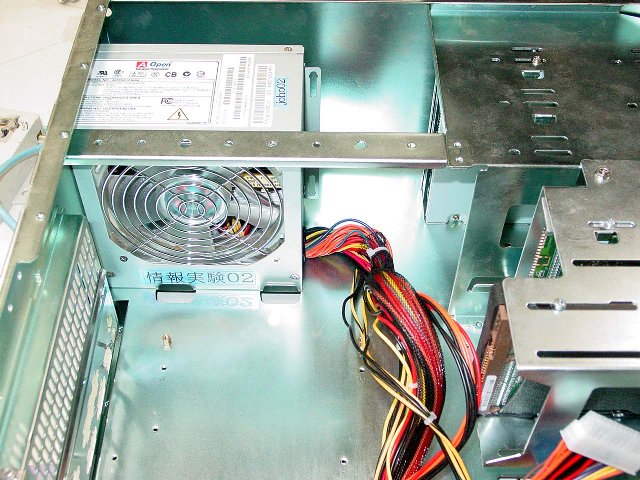

電源取り付け後

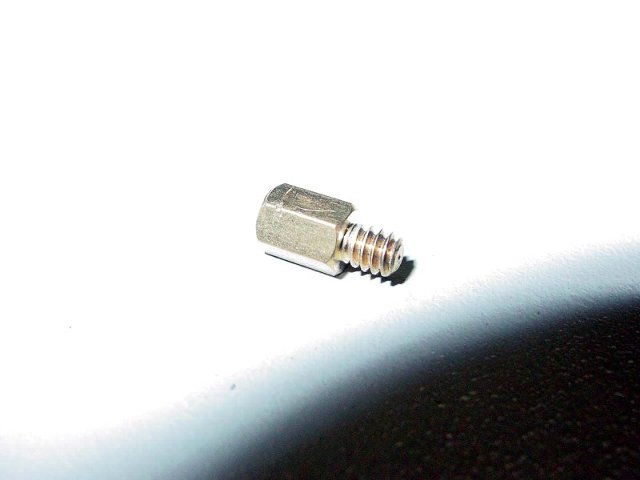

- スペーサーの増設
現在 6 〜 9 個付いているが，新しいマザーボードには
10 個必要になる．

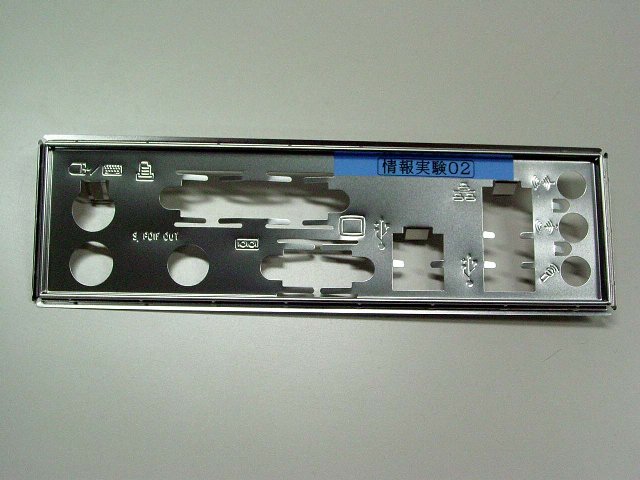

- I/Oパネルの取り付け
しっかりはめないとマザーボードを取り付けられなくなります．
- マザーボード取り付け

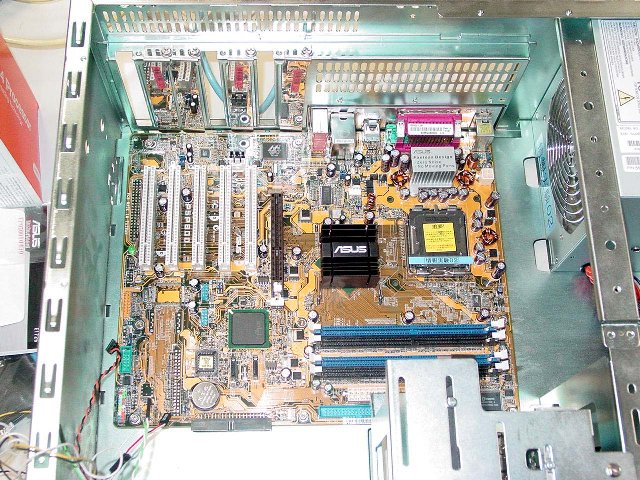

マザーボード取り付け後

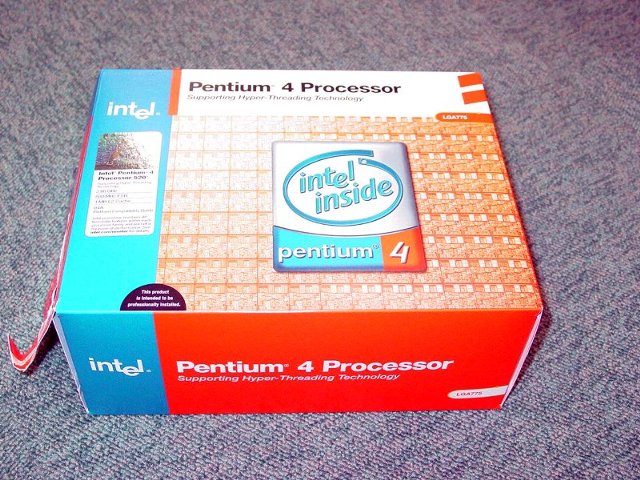

- CPU ，CPU ファンの取り付け
説明書をしっかり読んで付けましょう．
- マザーボードに付いているピンは曲がりやすいので気をつけるように．
- CPU の向きにも気をつけるように．
- PC の脳とも言える場所です．壊れたら脳死です．
もっと詳しい説明
- メモリ，PCI カードを挿す．

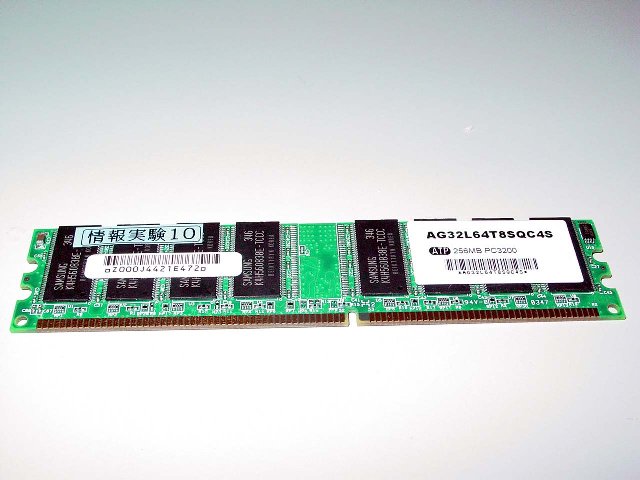

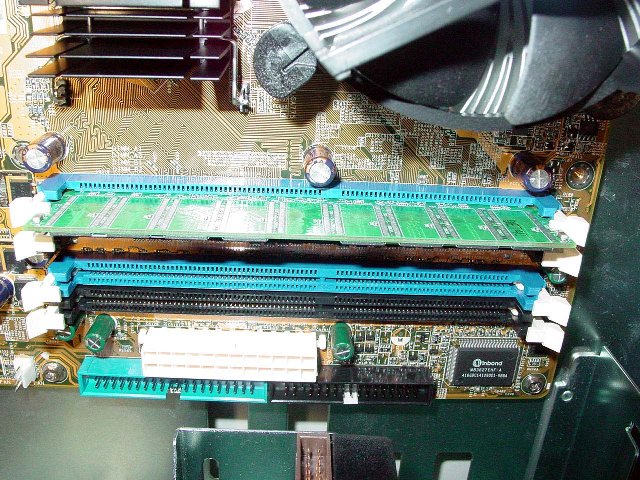

- メモリ
メモリは CPU に近い所に挿す．(DIMM_A1)

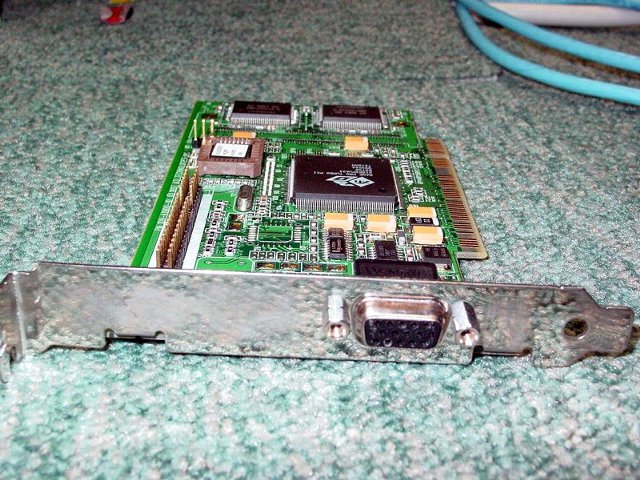

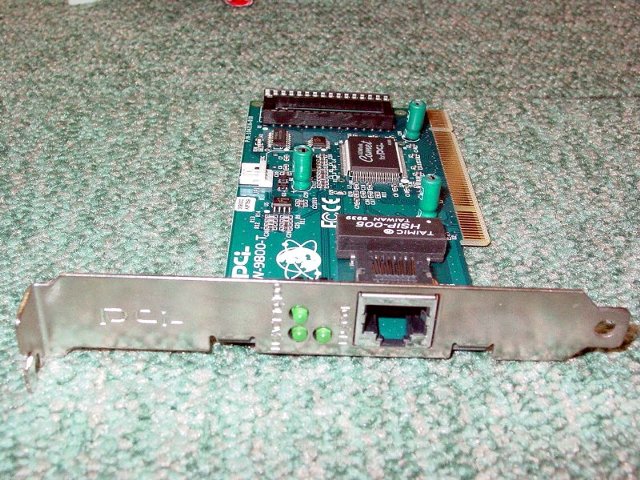

- PCI カード
差し込む PCI カードは
の 2 つ．
- IDE ケーブル(HDD ケーブル，
CD-ROM ケーブル)，
FD ケーブル，電源ケーブルを挿す．

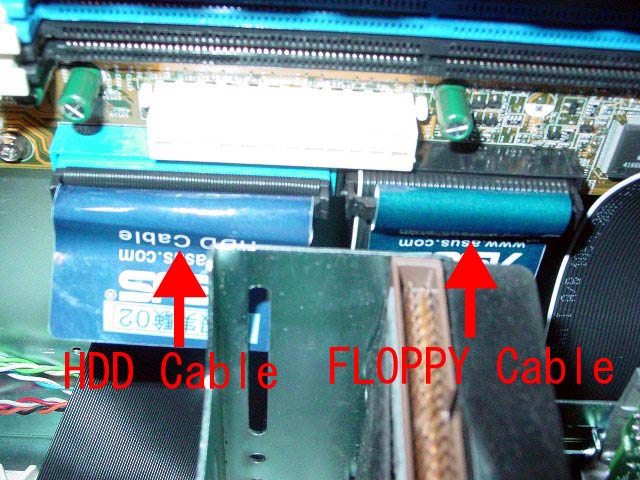

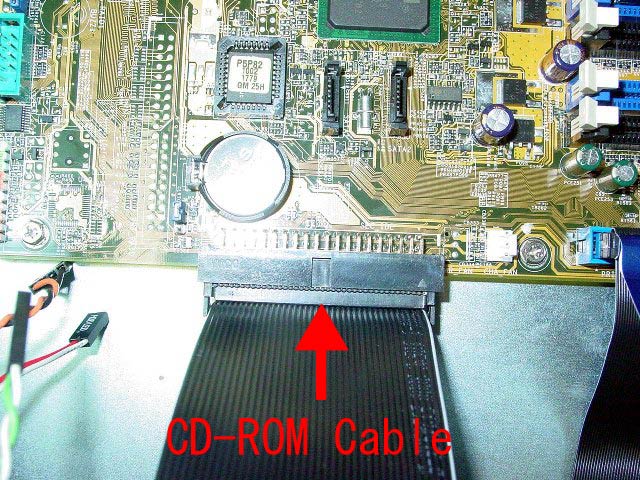

- IDE ケーブル，FD ケーブル

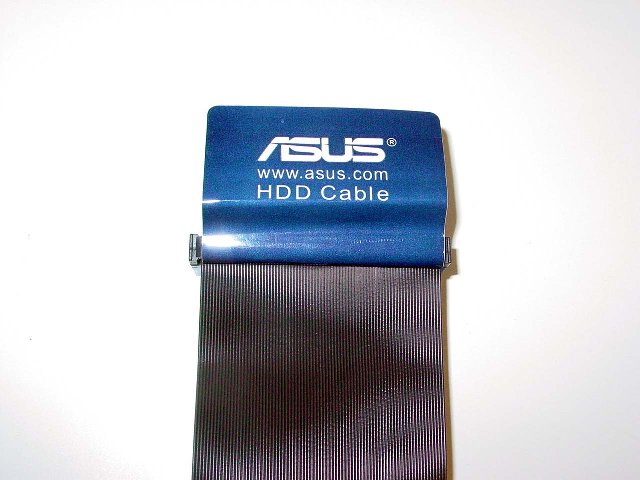

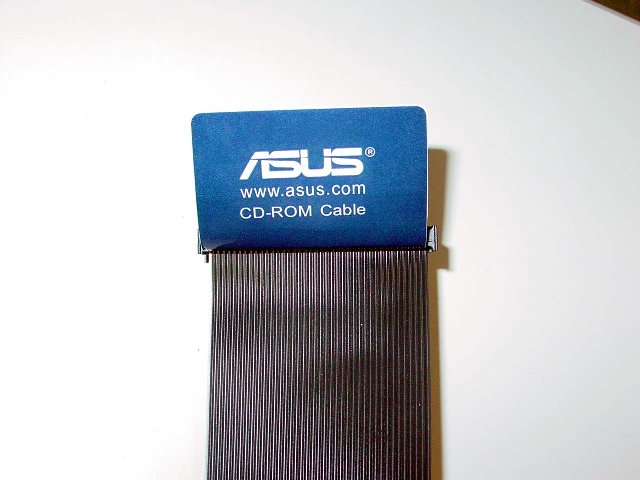

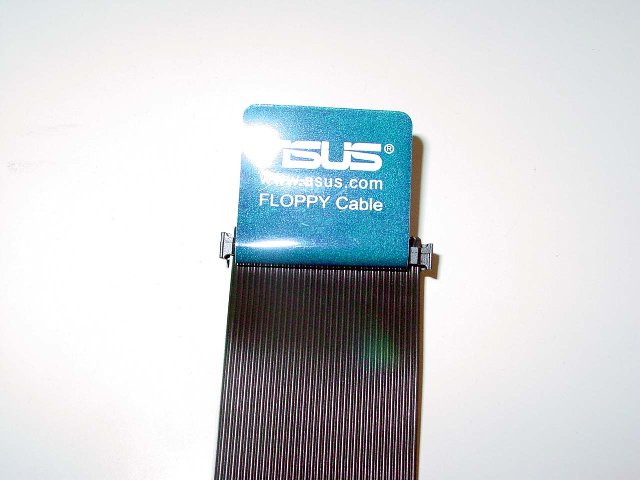

IDE ケーブルに「HDD Cable」，「CD-ROM Cable」，「FLOPPY Cable」と書かれている．
これらをマザーボードの所定の場所に差し込む．
ドライブに差し込むのは電源ケーブルをマザーボードに差し込んでからのほうがやり易いと思われるため，ドライブに電源を挿すときに一緒に挿す．
- 電源ケーブル

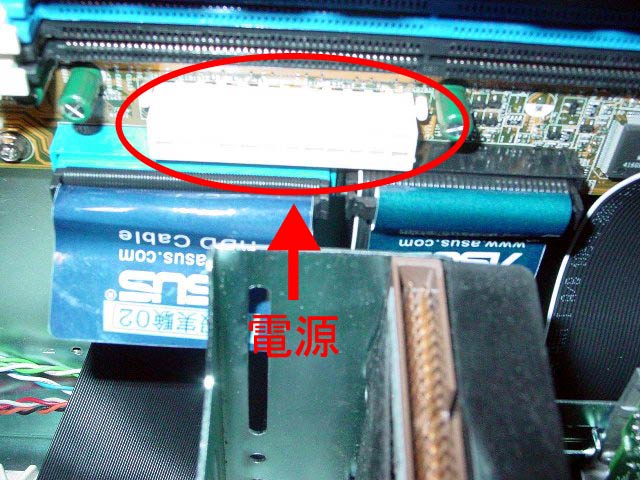

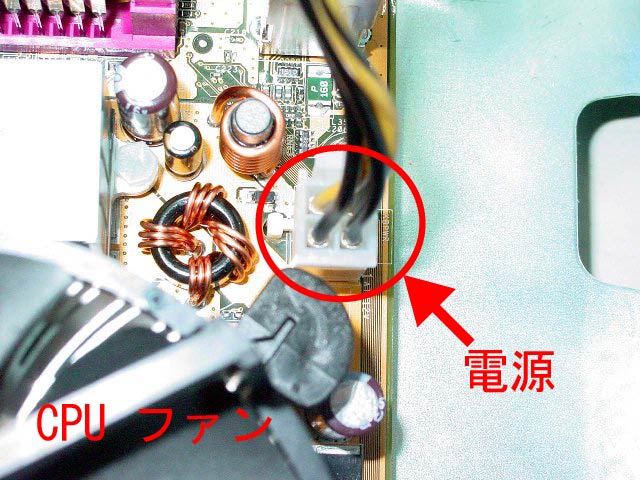

- まず，マザーボードに電源を挿す．
マザーボードの電源は 2 カ所挿す場所があるので，気をつける．
- ドライブ側には CD(DVD)-ROM，HDD ドライブ(次の項目でドライブを取り付けた後で繋ぐ．)に青色コネクタの電源を，
フロッピードライブ丹には白いコネクタの電源を挿す．
- 青色コネクタの電源をケースファンから延びている電源コネクタにも挿す．
使わなかった電源ケーブルは電源の上の隙間に入れておくとスッキリする．
(ケース内の空気が流れる場所を広く取るため，できるだけするように．)
- ハードディスクを取り付ける．
- IDE ケーブル，電源ケーブルを HD ドライブに挿す．

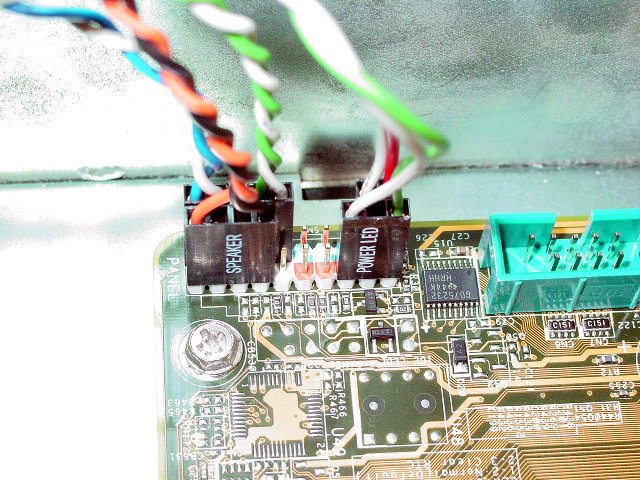

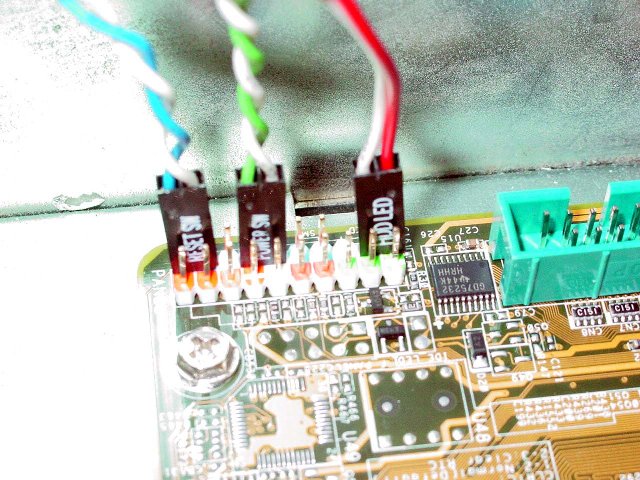

- LED，スイッチケーブルをマザーボードに挿す．
スイッチケーブルには向きはないが，LED ケーブルには＋と−の向きがあるのでマザーボードの説明書
を見て差し込む．
【参考：1，
2】<--合っているとは限らない
- 筐体に蓋をする前に電源を一度入れてみる．

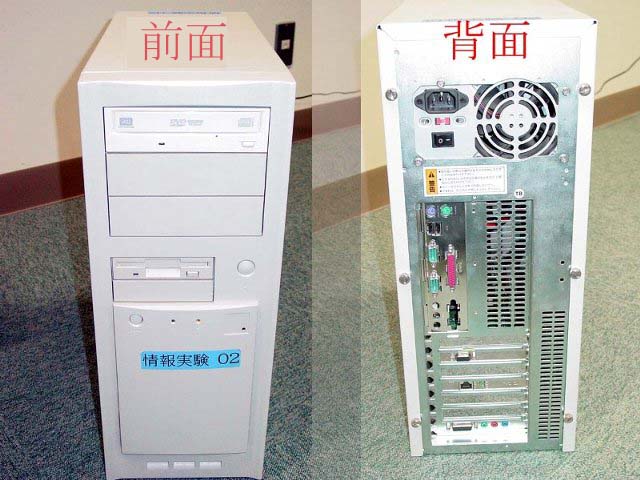

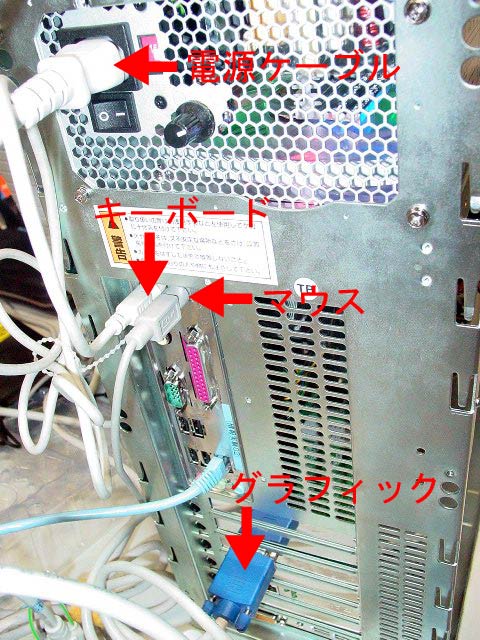

背面には最低限，電源ケーブル，キーボード，マウス，ディスプレイケーブルを挿す．
【写真】
- 電源を入れたら大きな音がする
- ケーブルがファンに巻き込まれていないか
- 電源が入らない
- マザーボードに 2 種類の電源ケーブルが繋がっているか?
- スイッチケーブルがしっかり繋がっているか?
- 筐体全面の LED が付かない，HDD のアクセスランプが付きっぱなしになる
- LED ケーブルがしっかり繋がっているか?
- ハードディスク等のドライブが認識しない．
- IDE ケーブル，電源ケーブルが繋がっているか?
修正をする際には，筐体背面の電源ケーブルを抜いて，マザーボードの下の方にある
緑色の LED が消えたことを確認してから作業に入ること．(怠ると感電することがあります．)
- 全てが正常に動作していることを確認したら，電源を落とし，
背面のケーブルを全て抜いて，筐体に蓋をする．
更新 : 2005/05/02 (大石 尊久)
