CPU 取り付けマニュアル
Pentium4 775 系 CPU の取り付けマニュアルです.
CPU の取り付け

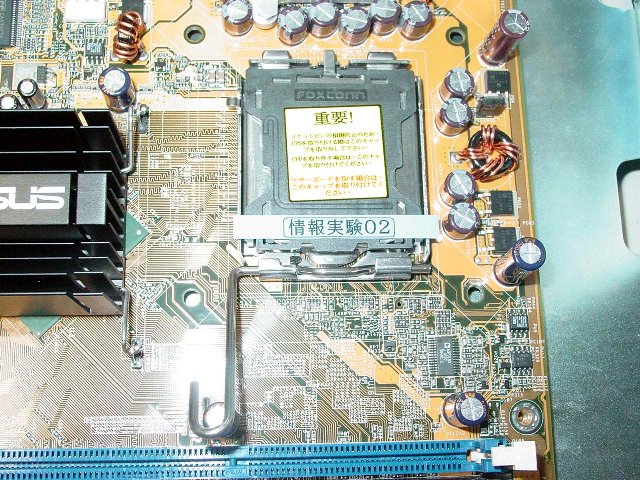

- レバーを引き起こす.

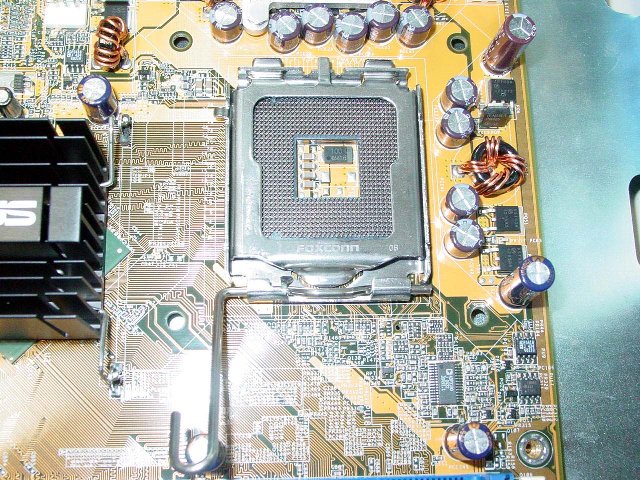

- 保護カバーを外す.

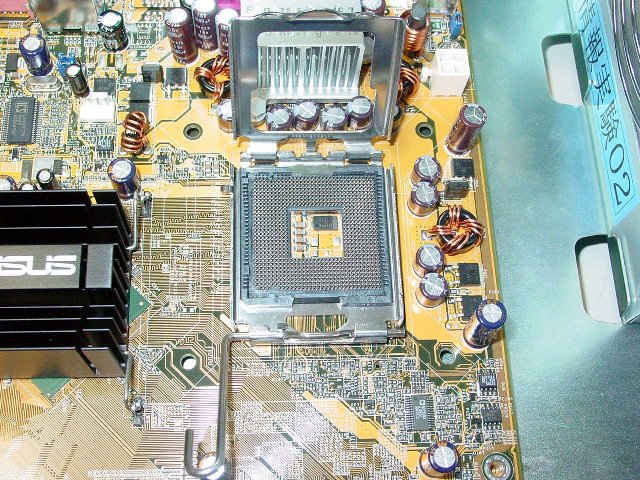

- 固定板を引き起こす.

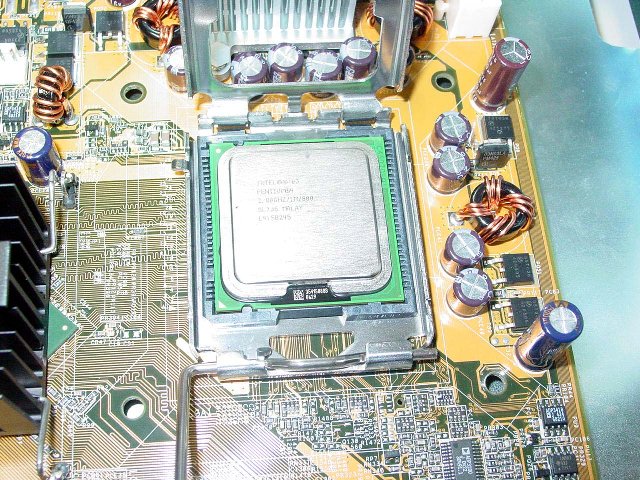

- CPU をマザーボードにはめる.
方向に気をつける.

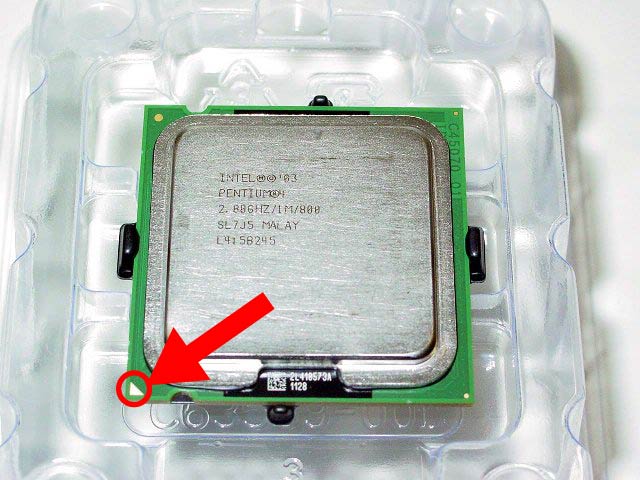

CPU の表側の三角の印と

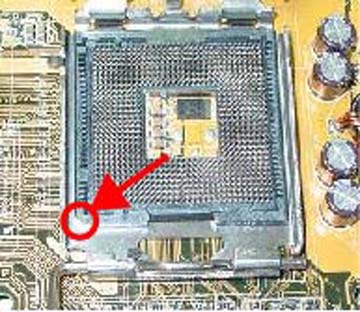

マザーボード側の三角に欠けた場所を
合わせてそっと乗せる.

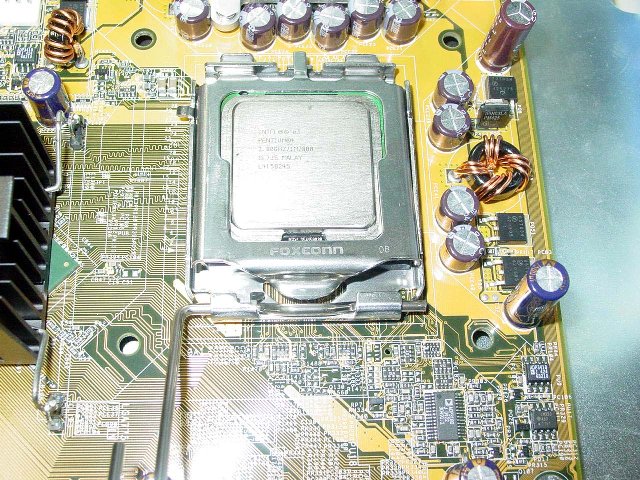

- 固定板を降ろす.

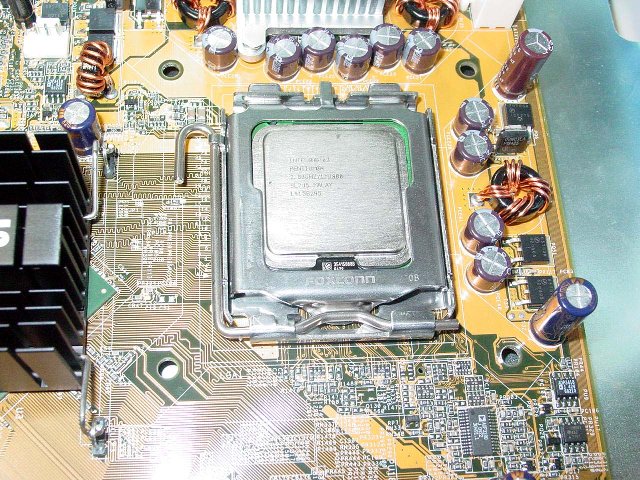

- レバーを倒して,CPU を固定する.
CPU ファンの取り付け

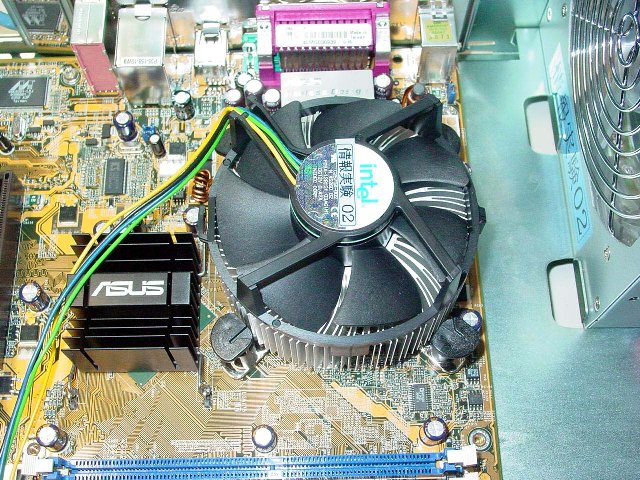

- CPU の上に CPU ファンを置く.
CPU ファンの電源ケーブルを挿す場所の方にケーブルが来るようにする.
- CPU ファンの固定レバーを押し込む.
4 カ所ともカチッと音がするまで押し込む.
固定し終わったら CPU ファンが緩んでないか確かめる.

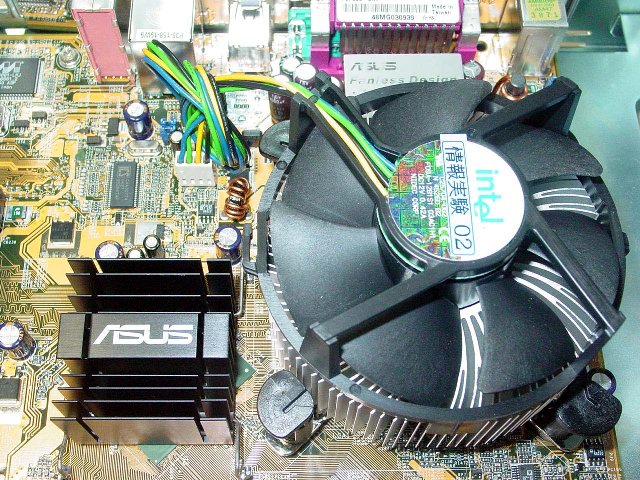

- CPU ファンの電源ケーブルを電源コネクタに差し込む.
電源ケーブルは CPU ファン,及びヒートシンクに触れないように注意する.
ケーブルを軽く縛ってしまうとよい
作成 : 2005/04/22 (大石尊久)
