CPU 取り付けマニュアル

Pentium4 775 系 CPU の取り付けマニュアルです．

CPU の取り付け

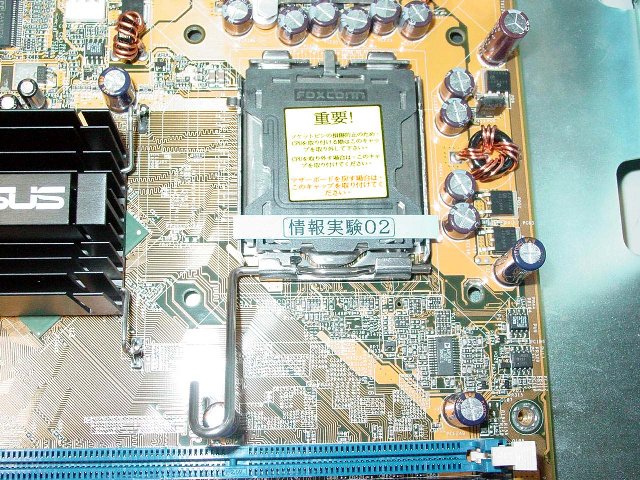

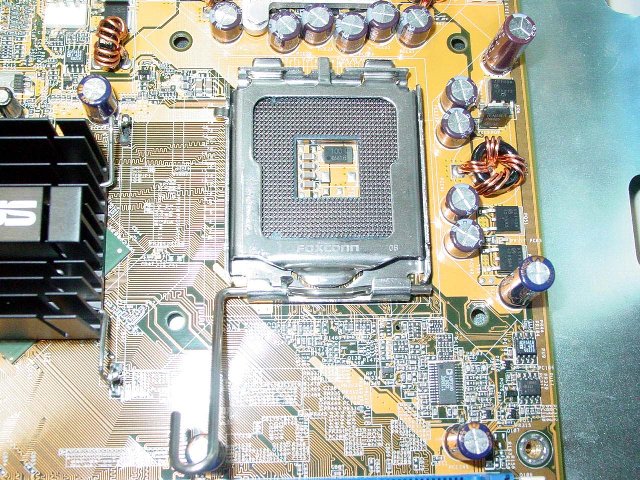

1. レバーを引き起こす．



2. 保護カバーを外す．

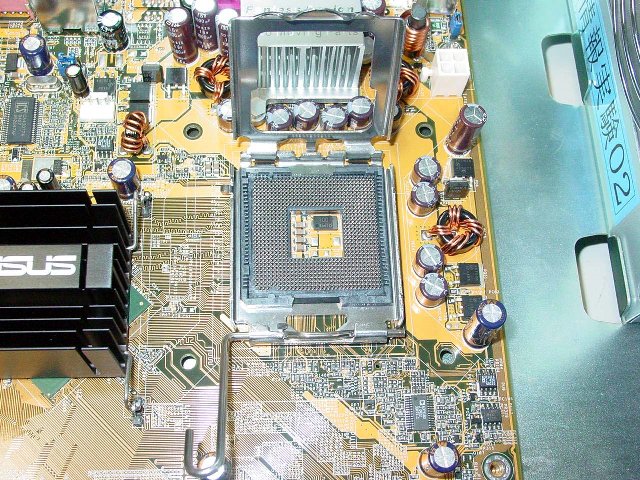

3. 固定板を引き起こす．

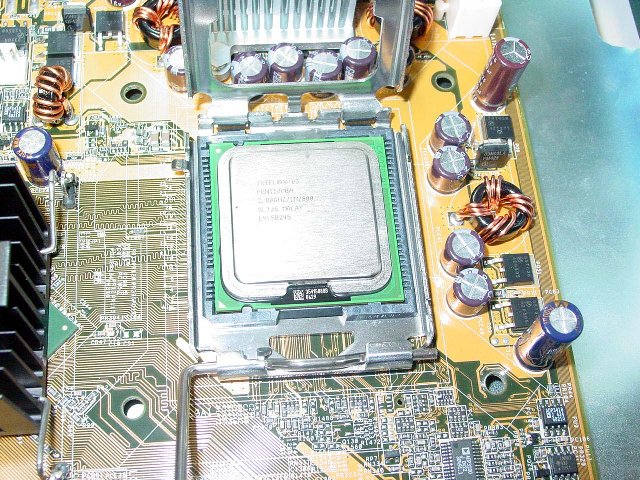

4. CPU をマザーボードにはめる．

   方向に気をつける．

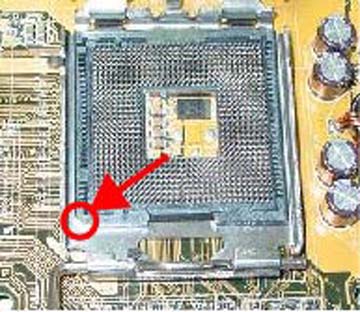

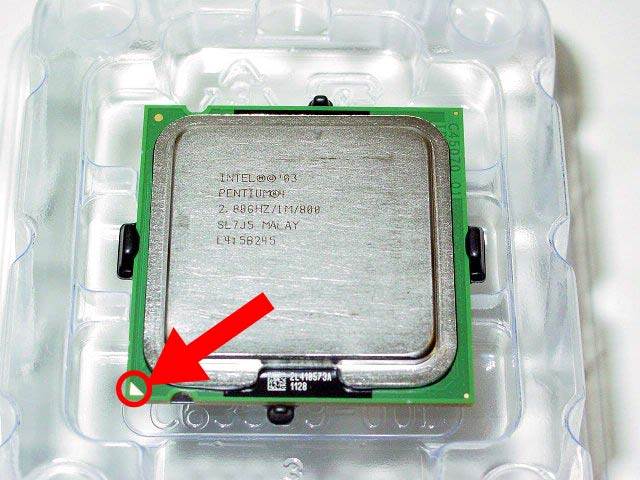

   CPU の表側の三角の印と マザーボード側の三角に欠けた場所を 合わせてそっと乗せる．

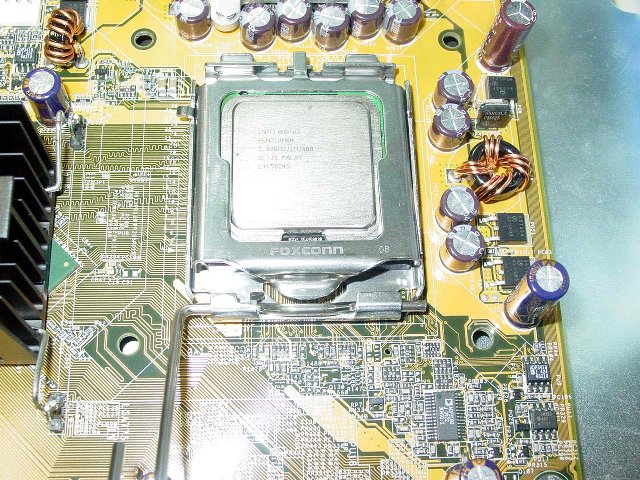

5. 固定板を降ろす．

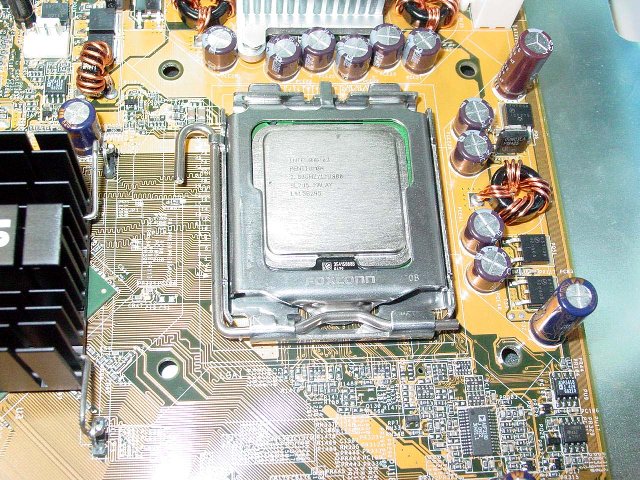

6. レバーを倒して，CPU を固定する．



CPU ファンの取り付け

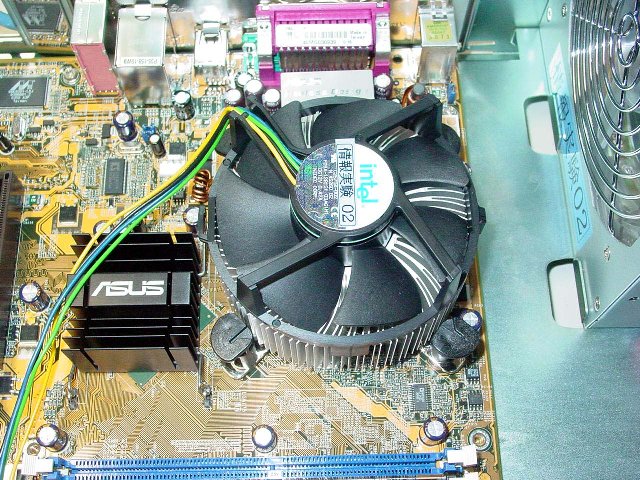

1. CPU の上に CPU ファンを置く．

   CPU ファンの電源ケーブルを挿す場所の方にケーブルが来るようにする．



2. CPU ファンの固定レバーを押し込む．

   4 カ所ともカチッと音がするまで押し込む．
   固定し終わったら CPU ファンが緩んでないか確かめる．

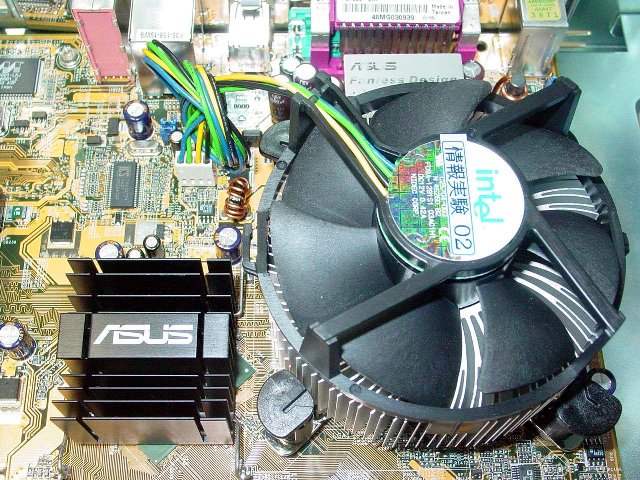

3. CPU ファンの電源ケーブルを電源コネクタに差し込む．
   電源ケーブルは CPU ファン，及びヒートシンクに触れないように注意する．
   ケーブルを軽く縛ってしまうとよい
