[4]組み立て方法
工具と収納箱を手元におく. パーツが揃っていることを確認する.
また組み立てる際は, 以下の手順だけではなく必ずマザーボードなど, 付属している説明書を熟読して下さい.
以下に組み立ての途中経過を示す.
ただし,
始まり[1]-[2],
終り[18]-[23],
の間にある
[A]-[R],
は順番通りでない. 各自, あらかじめ手順を考えて組み立てること.
なお, 手順は出来るだけ各パーツに負荷がかからないように工夫すること.
また, 筐体内で熱がこもらないように通気性に配慮すること.
- パーツを揃える. 不足しているものが無いか確認する.
- 筐体を開ける.

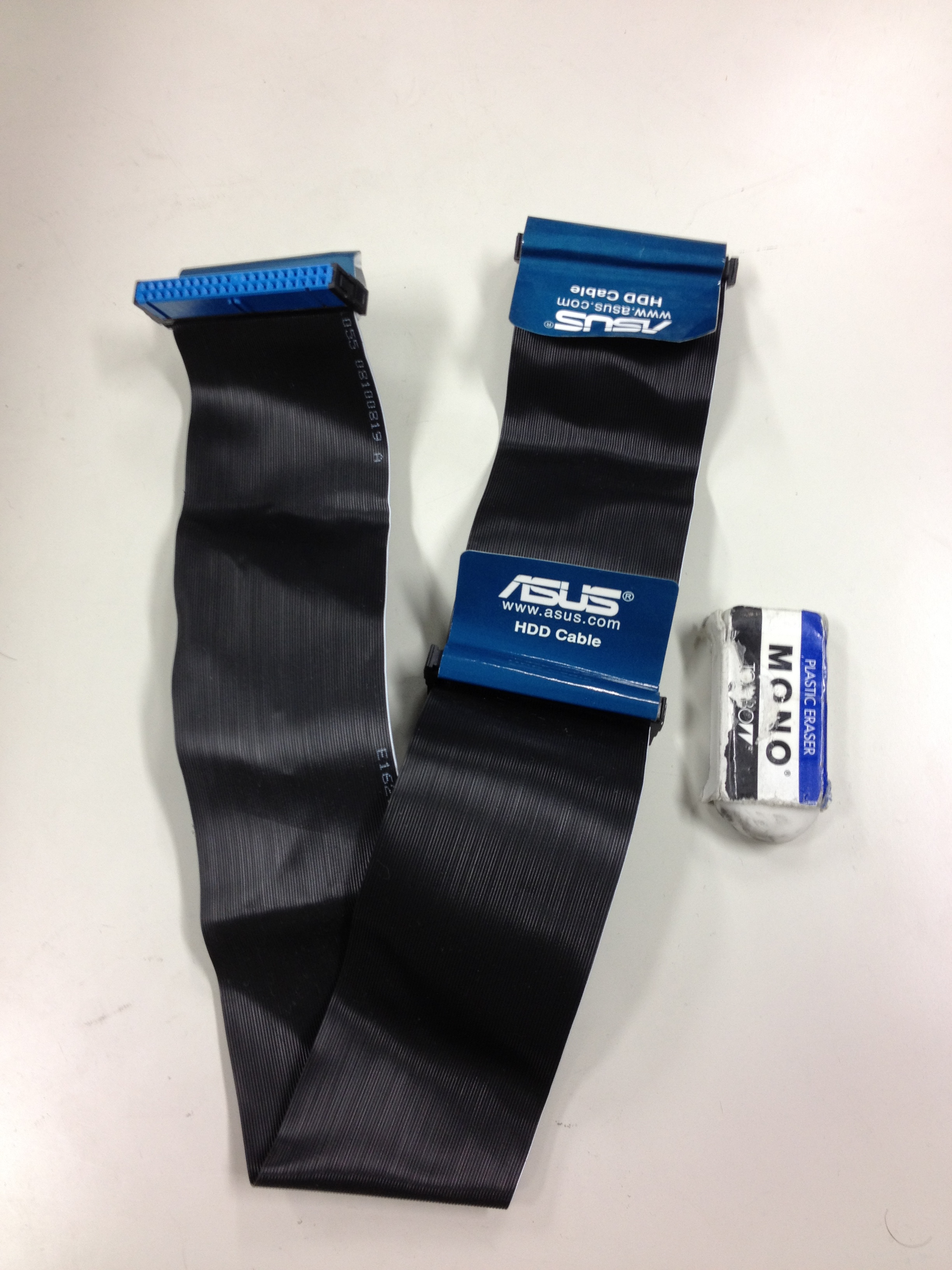

- 光学ドライブに IDE ケーブルを取り付ける.

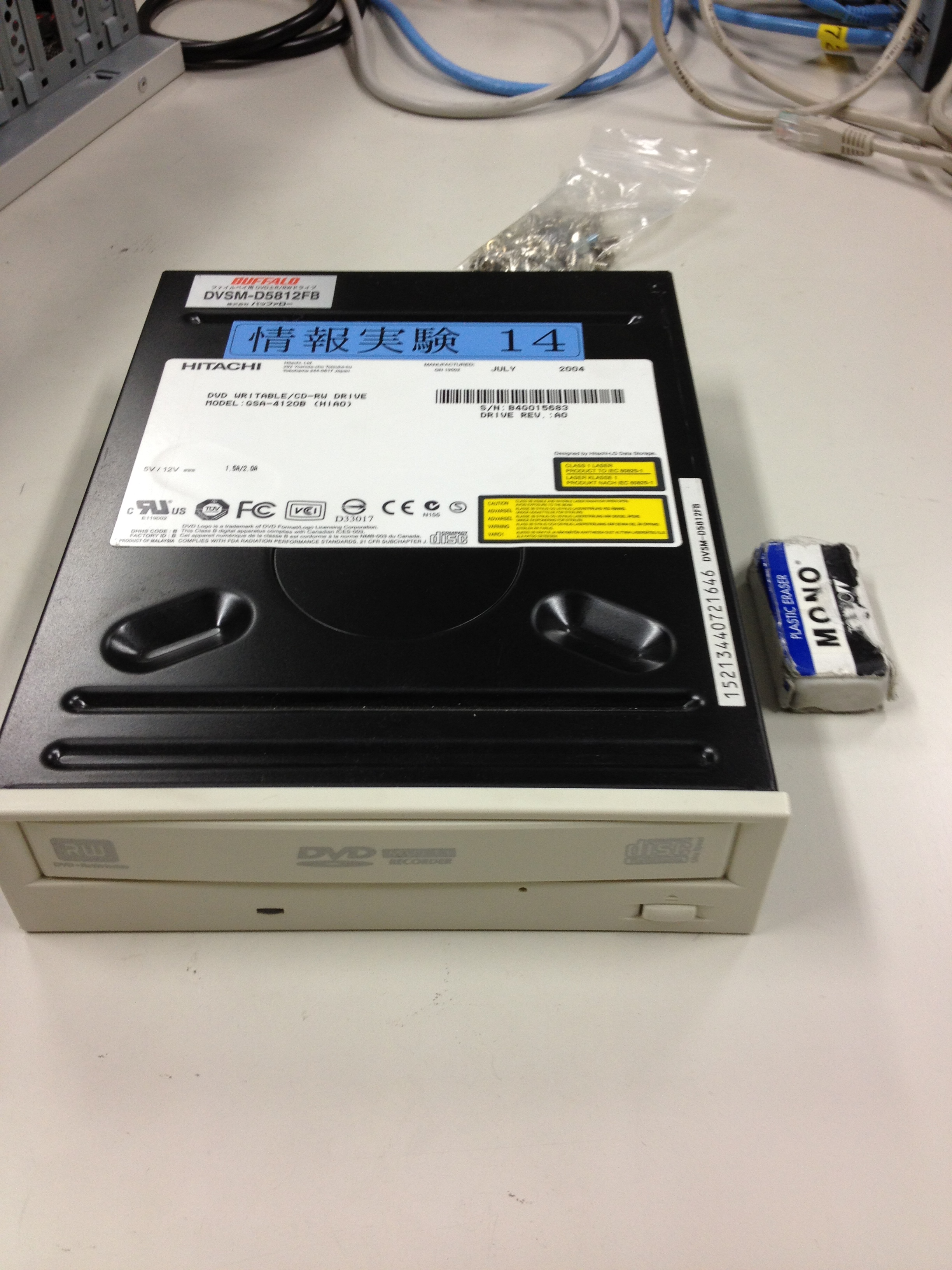

- 筐体に 光学ドライブを取り付ける.

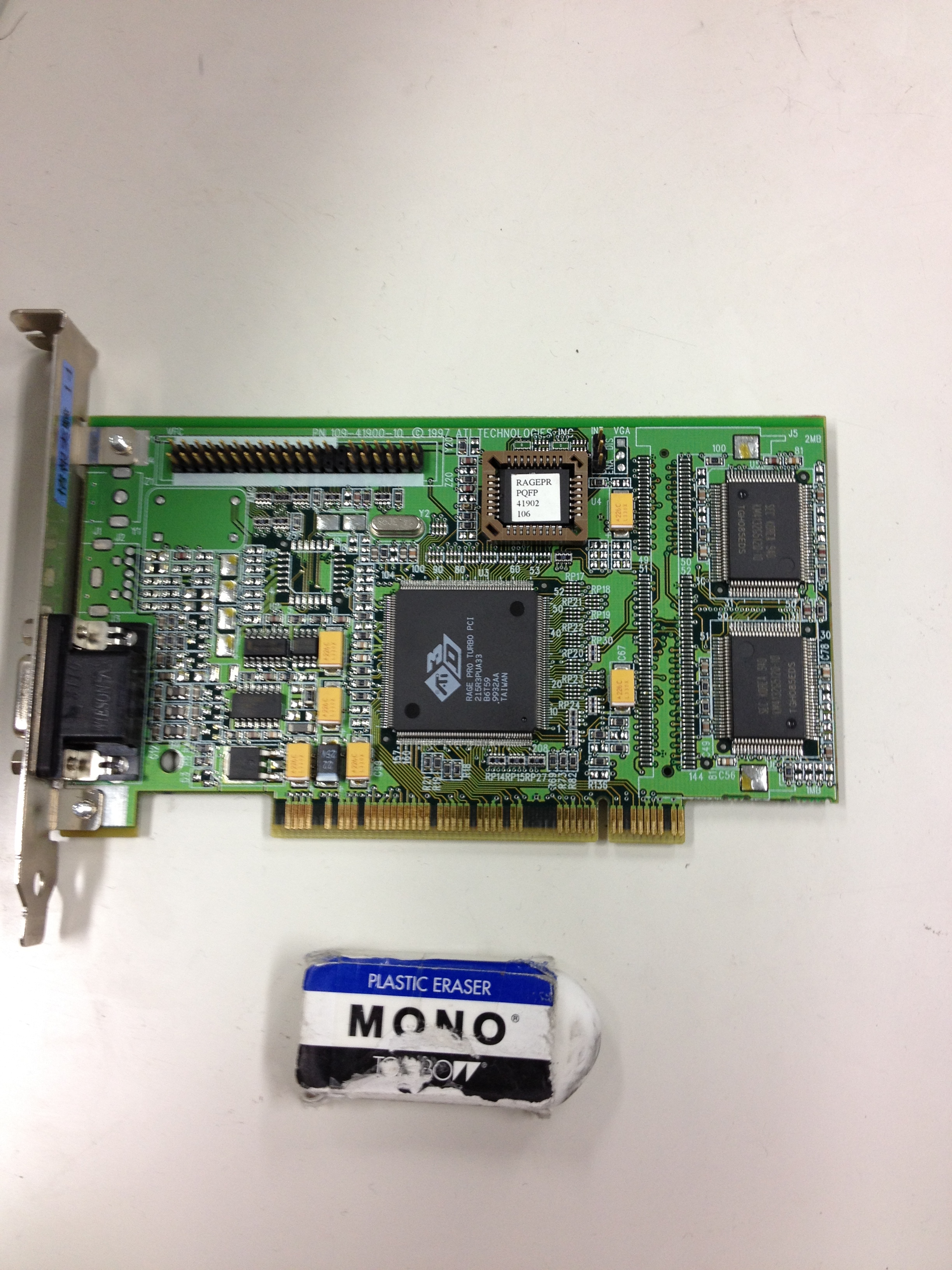

- マザーボードにグラフィックカードを取り付ける.
- 筐体にマザーボードを取り付ける.
- マザーボード(2か所)と筐体のファンから延びている白いコネクタに電源ケーブルを接続する(1か所).

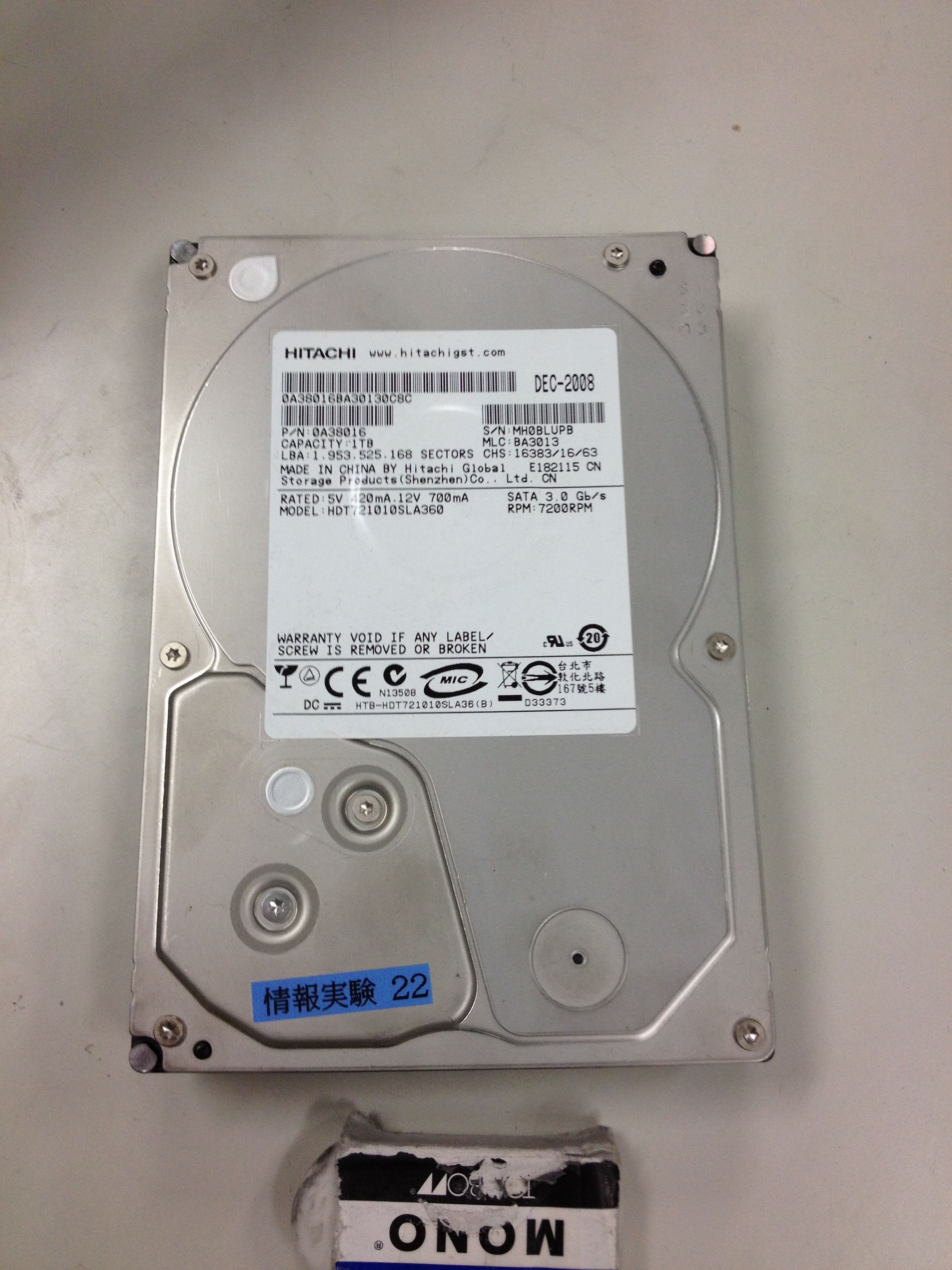

- 筐体にハードディスクドライブを取り付ける.
- 電源ボックスと光学ドライブを電源ケーブルで接続する.
- マザーボードとハードディスクドライブを接続する.
- 筐体背面に I/O パネルを取り付ける.
- I/O パネルにマウス, キーボードを接続する.
- 電源ボックスとハードディスクドライブを電源ケーブルで接続する.
- マザーボードにLED, スイッチなどのケーブルを繋ぐ(マザーボードのマニュアル参照).

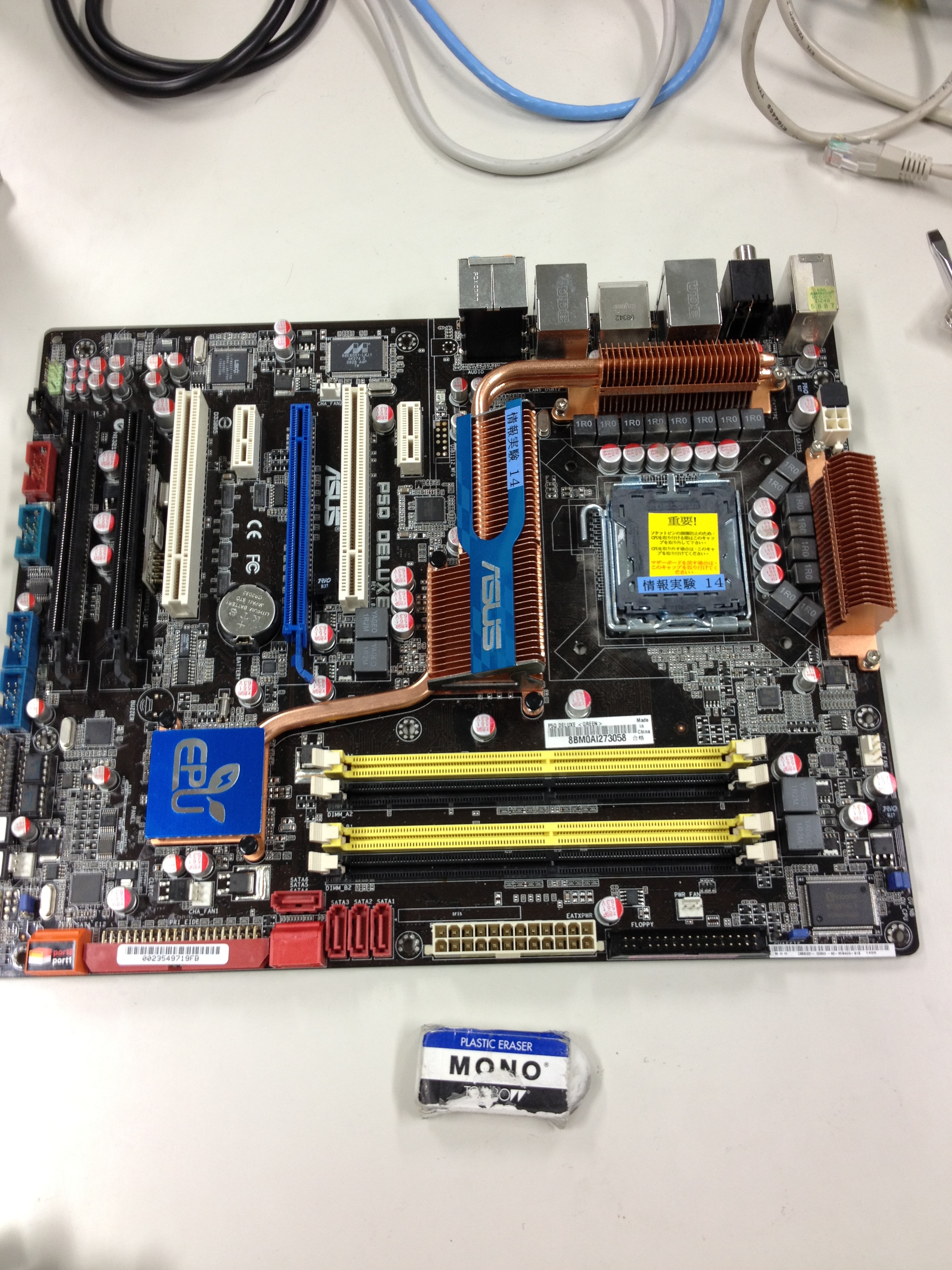

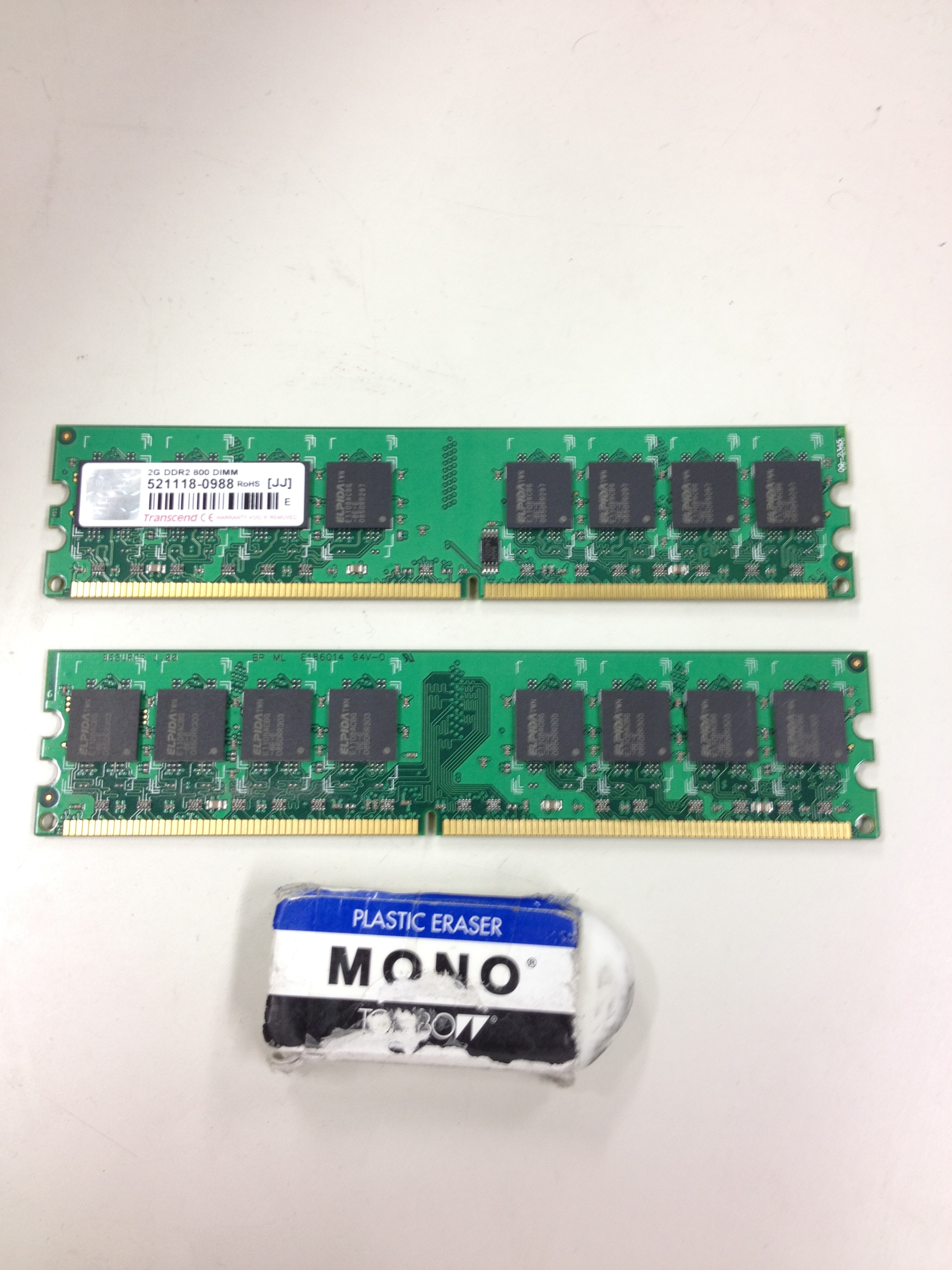

- マザーボードにメモリを取り付ける. 2 枚とも黄色のソケットに取り付けること.

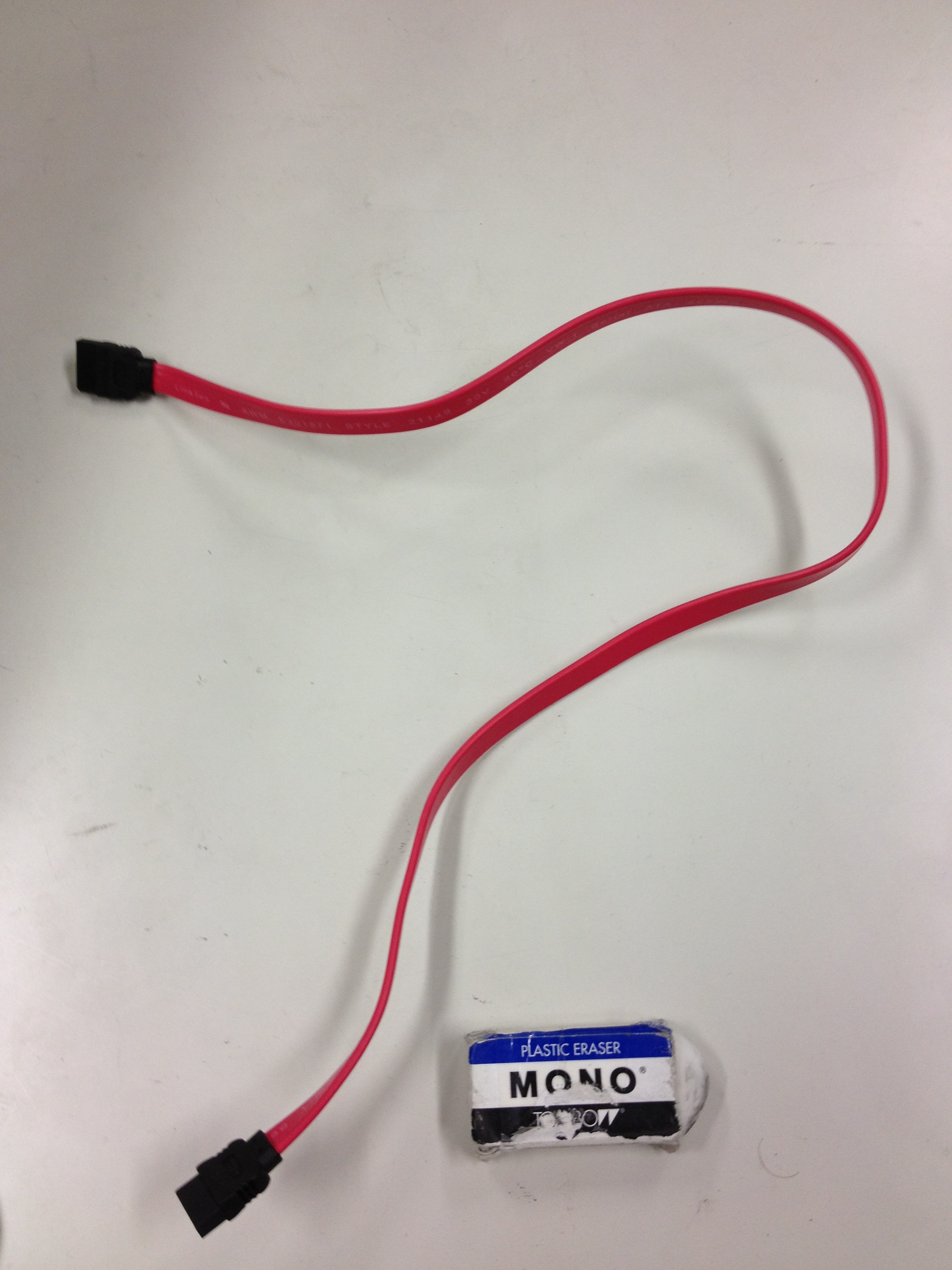

- ハードディスクドライブに SATA ケーブルを取り付ける.
- グラフィックカードにディスプレイを VGA ケーブルで接続する.
- マザーボードと光学ドライブを接続する.

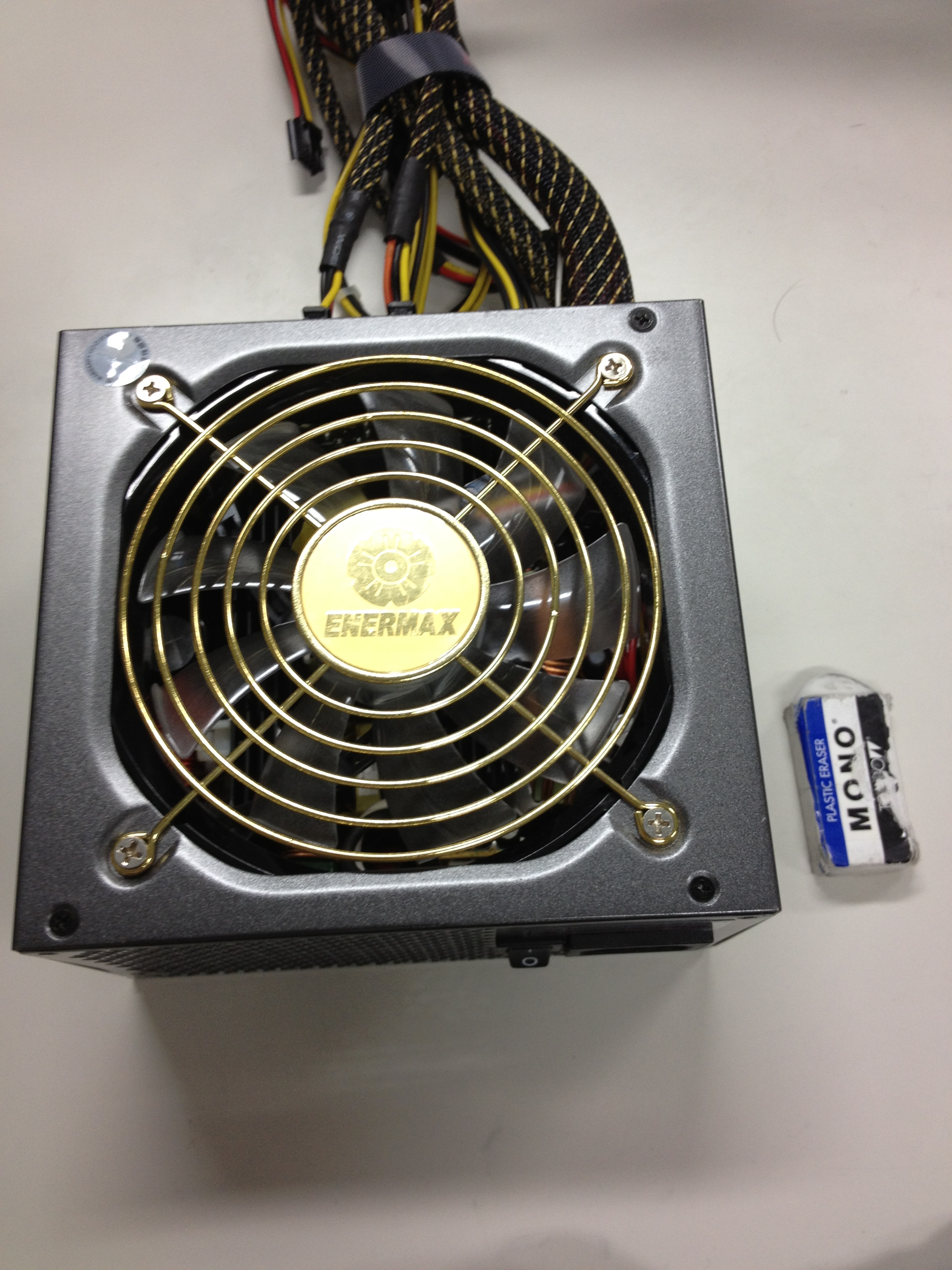

- 筐体に電源ボックスを取り付ける.

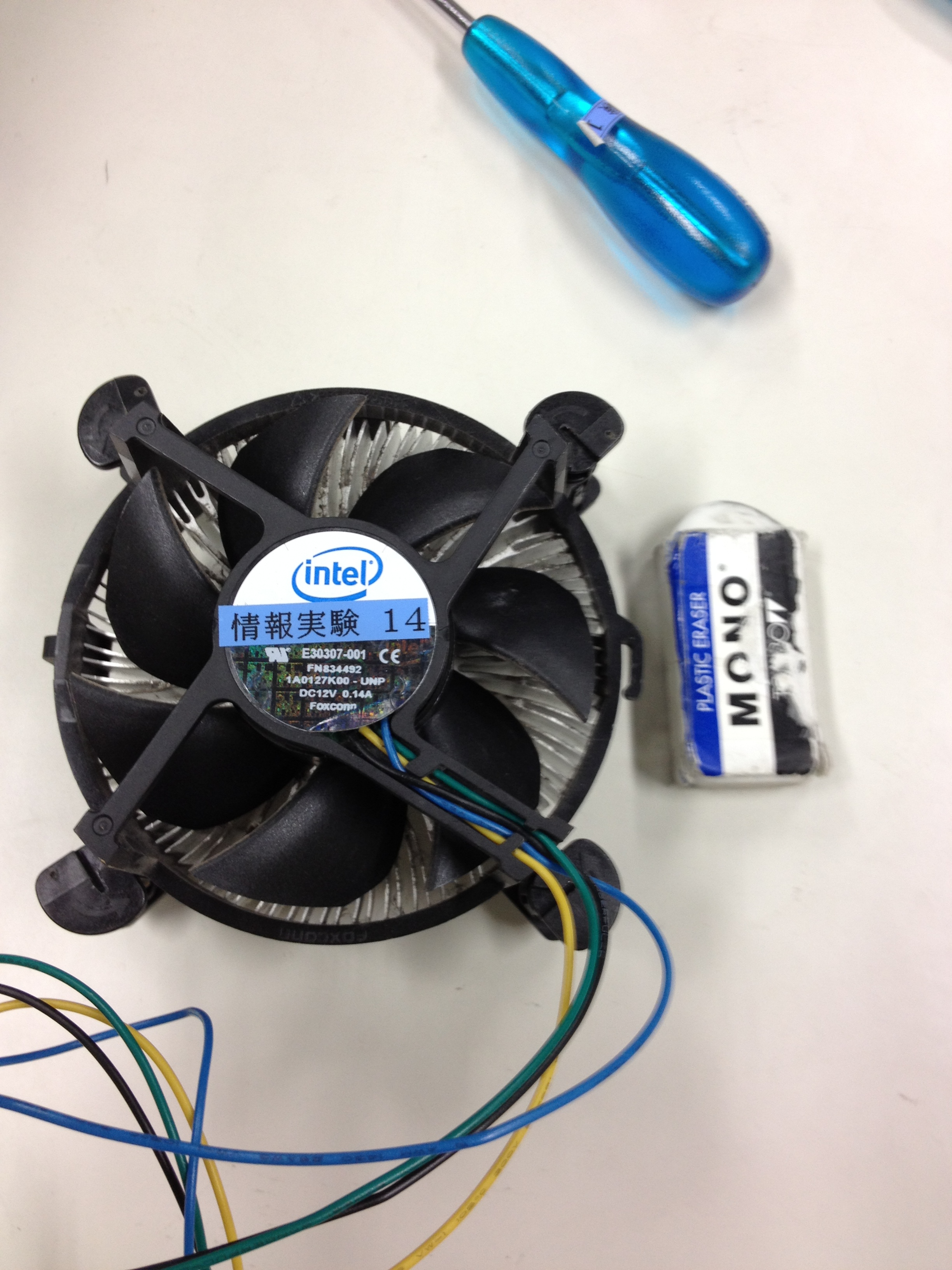

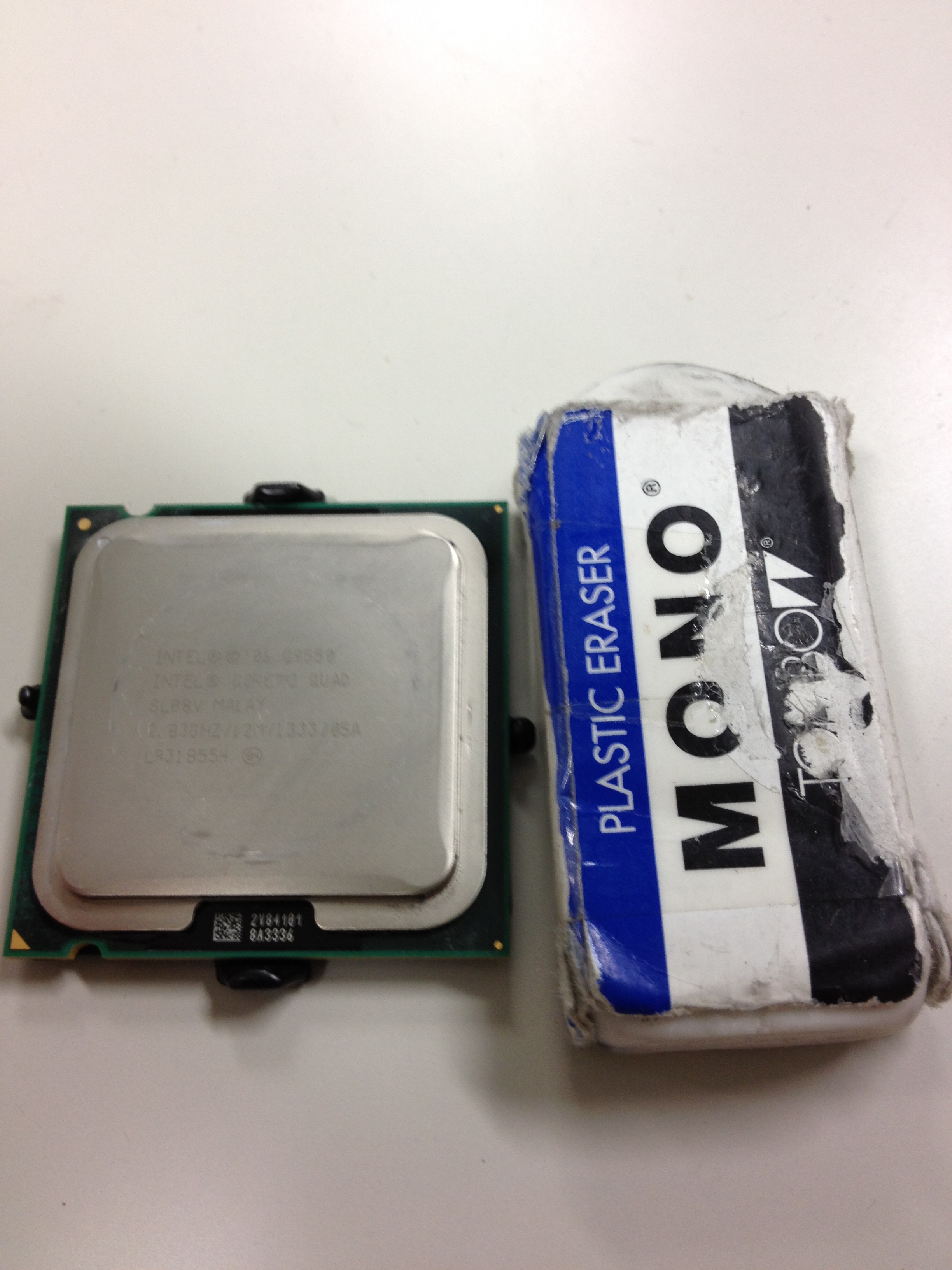

- マザーボードにCPU とグリスを塗布した CPU ファンを取り付ける
(マニュアル参照). (詳しい解説)
- 筐体背面の電源コードを接続する.
- ケースを閉める前に PC を起動させる. BIOS が立ち上がるか確認する.
- キーボードの入力は受け付けるか確認する.
※修正をする際には，筐体背面の電源コードを
抜いて, マザーボードの下の方にある緑色の LED が消えたことを
確認してから作業に入ること！(怠ると感電する可能性あり！)
- 次節の項目を確認する.
- 全てが正常に動作していることを確認したら，電源を落とし筐体背面のコード類を全て抜いて，筐体に蓋をする.
- 机の上を整理する.
正しく組み立てられたか, 以下のことを確認する.
- ファンがちゃんと回転している.
CPU, 及び電源のファンがちゃんと回転しているか確認する
CPUの冷却用ファンがちゃんと動作していないと CPU が熱暴走し,
最悪 CPU その他のパーツが壊れる.
また, 電源のファンがちゃんと動作していないと最悪火事になる.
ちゃんと両方のファンが回転していることを確認すること.
- LED ランプが正常に点灯している.
電源がオンになっているときに電源ランプが,
ハードディスクにアクセスしている時にハードディスクランプが
正常に点灯していることを確認する.
ハードディスクにアクセスしていないのにハードディスクランプが
点灯しっぱなしだったり, 逆にアクセス中なのにランプがつかない
場合, LEDケーブルの配線が間違っている.
- BIOS が, 今回接続したハードウェアを認識している.
BIOS が組み立てたハードウェアを認識
していることを確認する. BIOS は PC の電源を入れた直後, ASUS
のロゴが出ている間に DELETE キーを押す(右下にメッセージが
出ている).
以下, チェック項目.
- CPU の温度
(40度程度) ([Power]→[Hardware Monitor])
- メモリのサイズ ([Main]→[System Information])
- CPU の製造元とクロック数 ([Main]→[System Information])
- HDD が認識されているか ([Main] の SATA1
の項目)
- DVD ドライブが認識されているか ([BOOT] -> [Boot Device Priority] ->[IDE:HL-DT-ST DVDRAM GSA-4120B])
- 電源ファンの回転速度が 500RPM ほどで赤く警告表示されるが、必要時以外は回転数を抑える仕様なので問題ない.
※ CPU の温度には特に注意してください.
温度が高すぎる(70度以上)とシステムが起動しなくなるだけでなく,
火災の危険があります.
