[4]組み立て方法
工具と収納箱を手元におく. パーツが揃っていることを確認する.
以下に組み立ての途中経過を示す.
ただし,
始まり[1]-[2],
終り[18]-[22],
の間にある
[A]-[O],
は順番通りでない. 各自, 予め手順を考えて組み立てること.
なお, 手順は出来るだけ各パーツに負荷がかからないように工夫すること.
- パーツを揃える. 不足しているものが無いか確認する.
- 筐体を開ける.
- 筐体にフロッピーディスクドライブ
(FDD)を取り付ける.
- 筐体に DVD ドライブ
を取り付ける.
- 筐体にハードディスクドライブ
(HDD)を取り付ける.

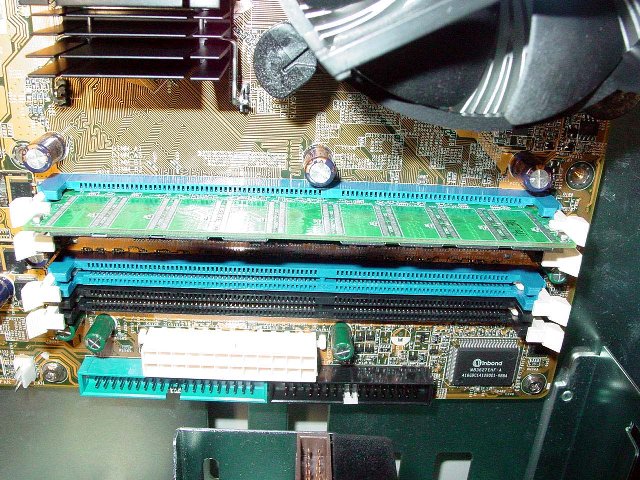

- マザーボードにメモリを
取り付ける. CPU に近いところへ挿す.
(取り付け後)
- マザーボードに CPU と
CPU ファンを取り付ける
(マニュアル参照). (詳しい解説)
- 筐体にマザーボードを
取り付ける. マザーボードを傷つけないよう注意すること.
- マザーボードに拡張カード
(グラフィックカード,
NIC (ネットワークインターフェイスカード) )
を挿す.

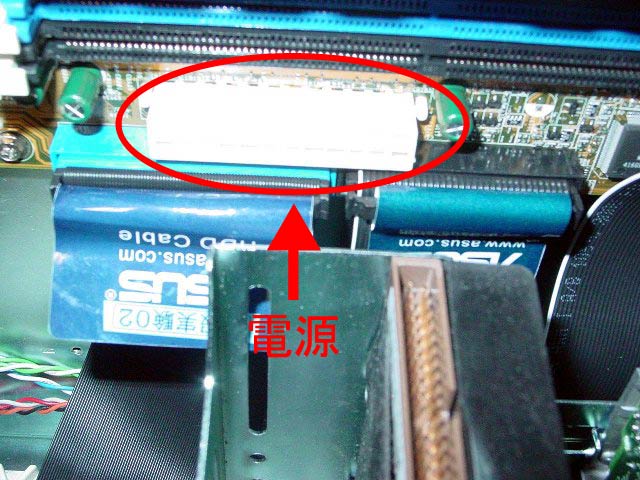

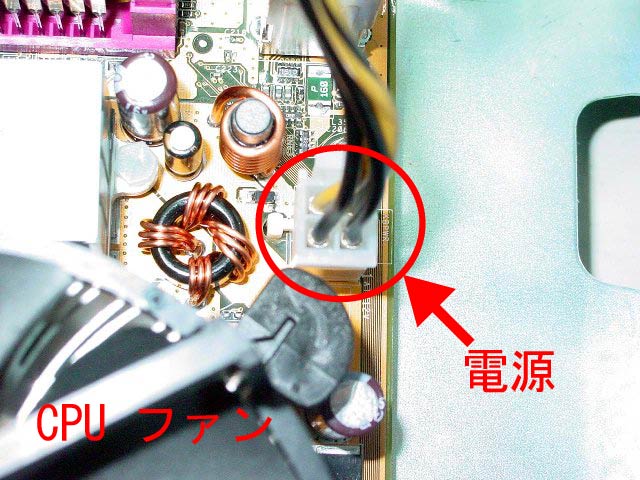

- マザーボード(2か所)と筐体のファンから延びている白いコネクタに
電源ケーブルを接続する(1か所).
使わなかった電源ケーブルは電源の上の隙間に入れておくとスッキリする
(ケース内の空気が流れる場所を広く取るため, できるだけするように.).
(取り付け後 その 1,
その 2)

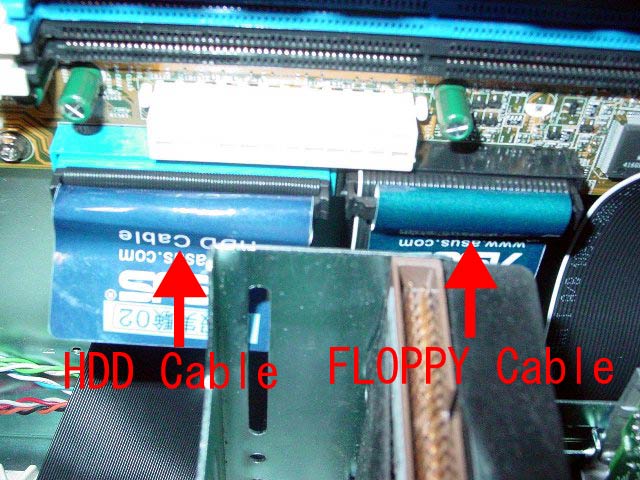

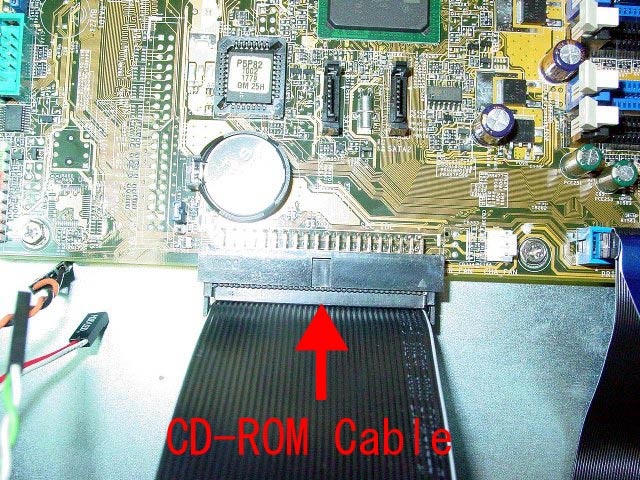

- マザーボードに IDE ケーブル, FDD ケーブルを接続する.
(取り付け後 その 1,
その 2)
- FDD に電源ケーブル, FDD ケーブルを接続する.
- HDD に電源ケーブル, IDE ケーブルを接続する.
- DVD ドライブに電源ケーブル, IDE ケーブルを接続する.
- LED, スイッチなどのケーブルをマザーボードに繋ぐ(マニュアル参照).
ケーブルは、白もしくは黒が Ground. 白と黒の場合は白が Ground.
- 空いている拡張カードベイは付属の板で塞ぐ.

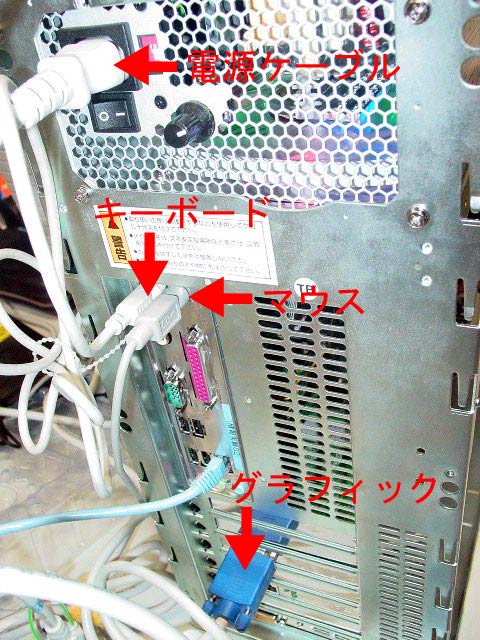

- VGA ケーブル(ディスプレー入力端子), マウス, キーボードを本体に
接続する. (取り付け後)
- 筐体背面の電源コードを接続する.
- ケースを閉める前に PC を起動させる. BIOS が立ち上がるか確認する.
- キーボードの入力は受け付けるか確認する.
※修正をする際には，筐体背面の電源コードを
抜いて, マザーボードの下の方にある緑色の LED が消えたことを
確認してから作業に入ること！(怠ると感電する可能性あり！)
- 全てが正常に動作していることを確認したら，電源を落とし,
筐体背面のコード類を全て抜いて，筐体に蓋をする.
- 机の上を整理する.
正しく組み立てられたか, 以下のことを確認する.
- ファンがちゃんと回転している.
CPU, 及び電源のファンがちゃんと回転しているか確認する
CPUの冷却用ファンがちゃんと動作していないと CPU が熱暴走し,
最悪 CPU その他のパーツが壊れる.
また, 電源のファンがちゃんと動作していないと最悪火事になる.
ちゃんと両方のファンが回転していることを確認すること.
- LED ランプが正常に点灯している.
電源がオンになっているときに電源ランプが,
ハードディスクにアクセスしている時にハードディスクランプが
正常に点灯していることを確認する.
ハードディスクにアクセスしていないのにハードディスクランプが
点灯しっぱなしだったり, 逆にアクセス中なのにランプがつかない
場合, LEDケーブルの配線が間違っている.
- BIOS が, 今回接続したハードウェアを認識している.
BIOS (次回の講義で解説します)が組み立てたハードウェアを認識
していることを確認する. BIOS は PC の電源を入れた直後, ASUS
のロゴが出ている間に DELETE キーを押す(右下にメッセージが
出ている).
以下, チェック項目.
- CPU の製造元とクロック数
- CPU の温度 (41度程度)
- CPU のファンの回転数 (2000 rpm 〜 3000 rpm)
- メモリのサイズ
- HDD が認識されているか
- DVD ドライブが認識されているか
- FDD が認識されているか
