[4]組み立て方法

[4.1]準備

工具と収納箱を手元におく. パーツが揃っていることを確認する. また組み立てる際は, 以下の手順だけではなく必ずマザーボードなど, 付属している説明書を熟読して下さい.

[4.2]手順

以下に組み立ての途中経過を示す. ただし, 始まり[1]-[2], 終り[18]-[22], の間にある [A]-[Q], は順番通りでない. 各自, あらかじめ手順を考えて組み立てること. なお, 手順は出来るだけ各パーツに負荷がかからないように工夫すること.

  1. パーツを揃える. 不足しているものが無いか確認する.
  2. 筐体を開ける.

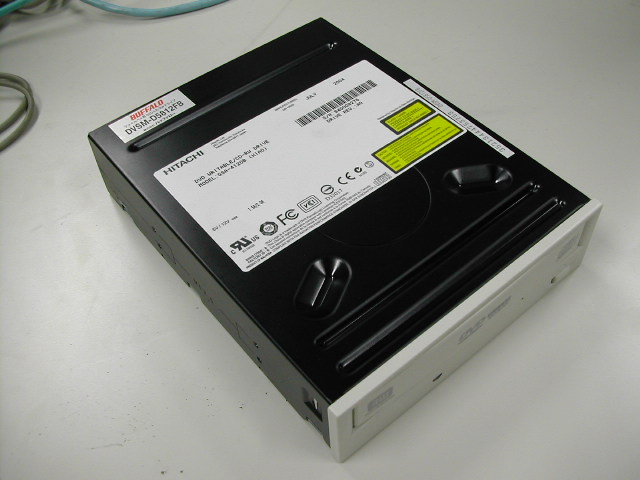

  1. 筐体に DVD ドライブ を取り付ける. 取り付けの際にはねじを使わずにレール上をスライドさせて取り付ける.

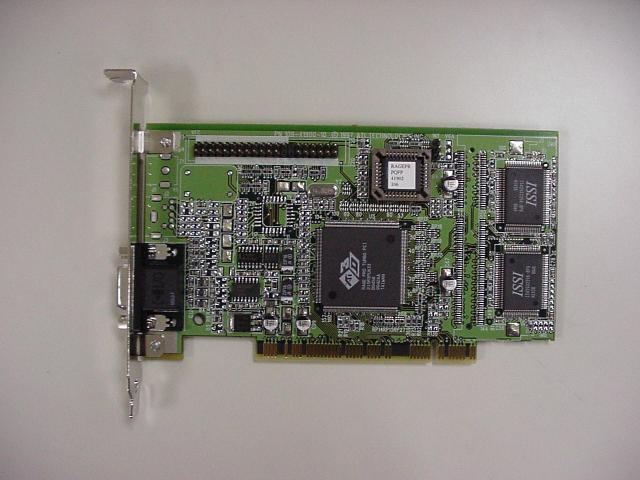

  2. マザーボードに拡張カード (グラフィックカード ) を挿す.
  3. 筐体の背面部にあるファンを取り外す.

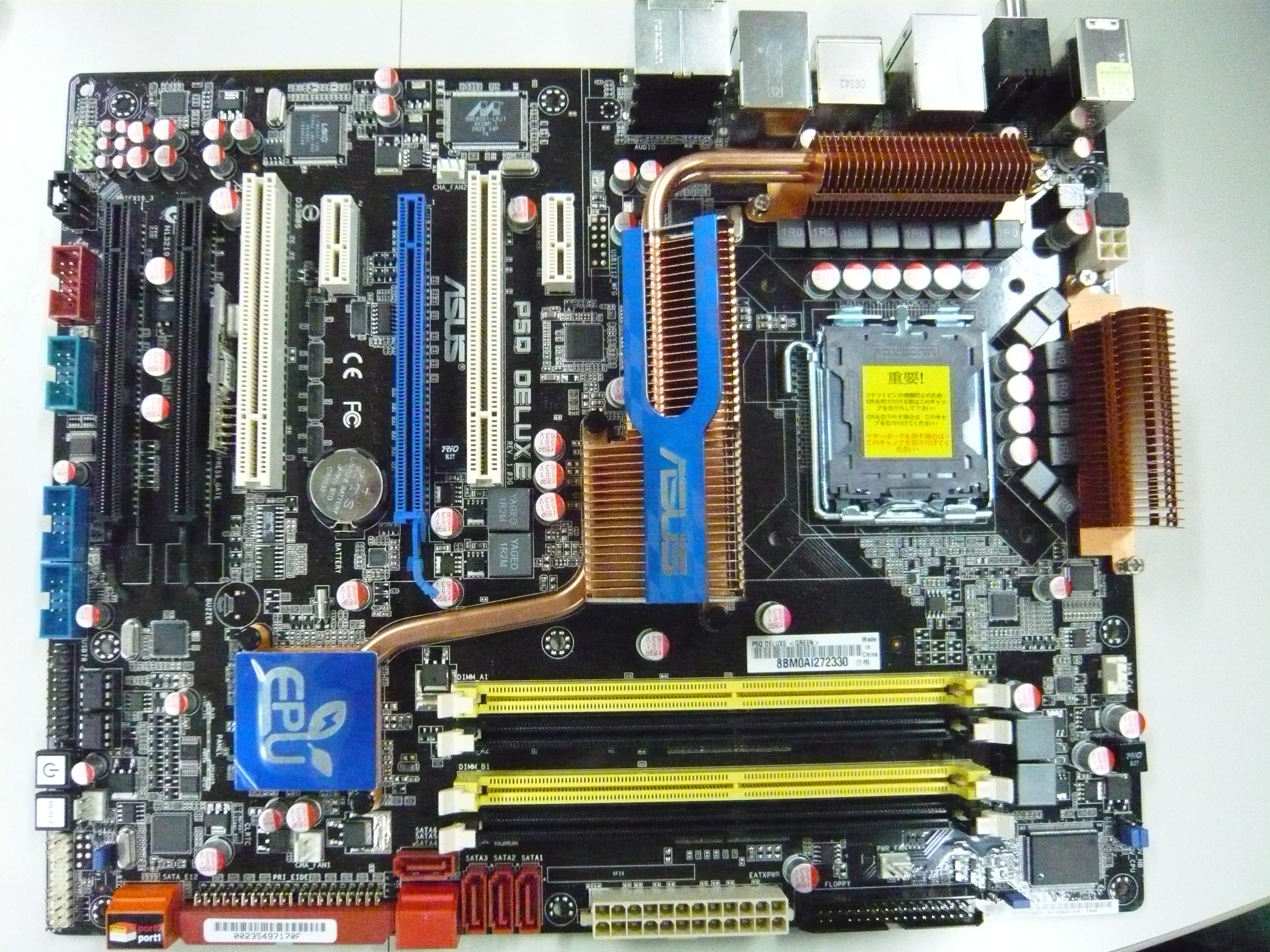

  4. 筐体にマザーボードを 取り付ける. マザーボードを傷つけないよう注意すること.
  5. マザーボード(2か所)と筐体のファンから延びている白いコネクタに 電源ケーブルを接続する(1か所).

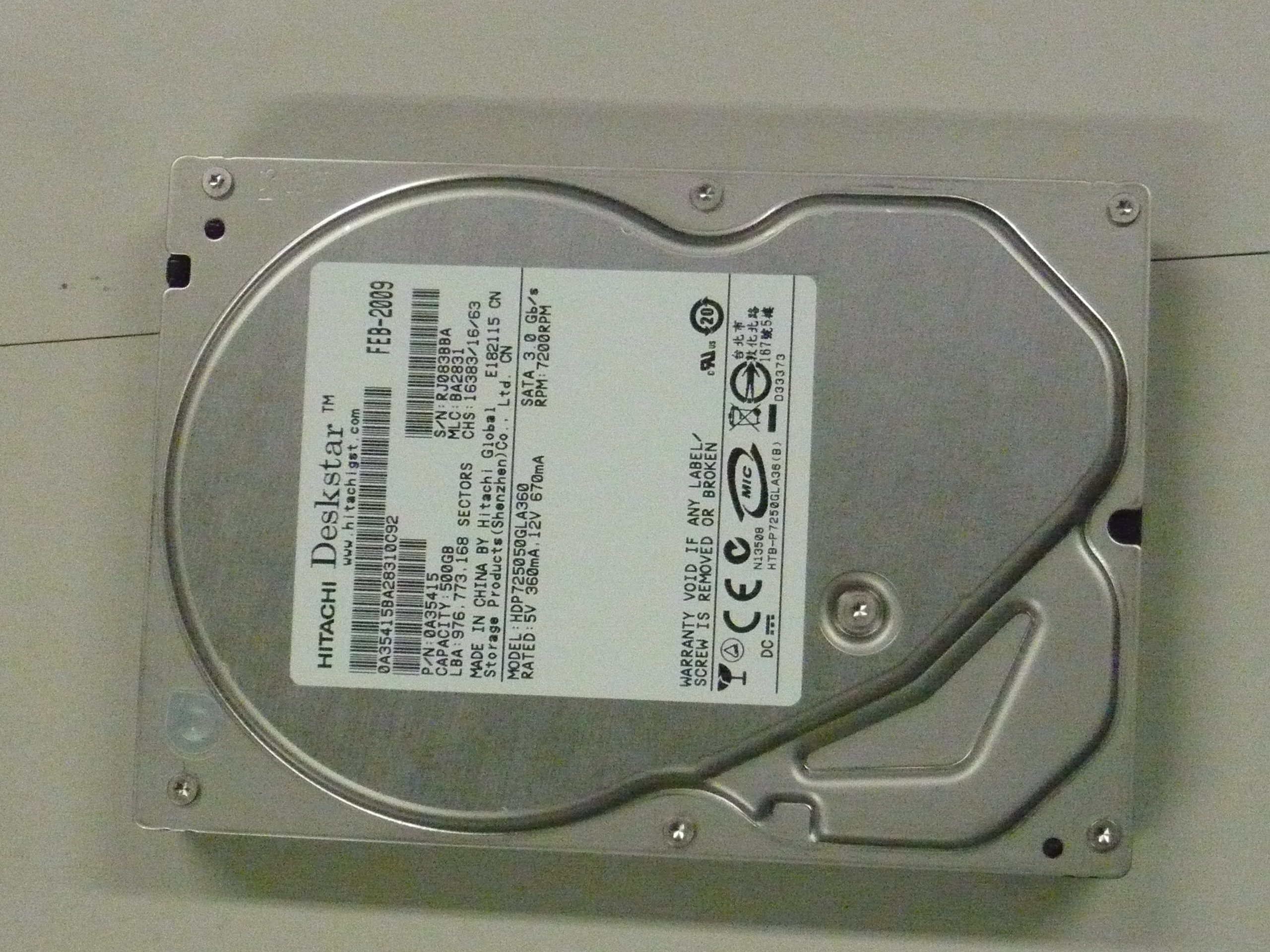

  6. 筐体にハードディスクドライブ (HDD)を取り付ける.
  7. 筐体の背面部にあるファンを取りつける.
  8. I/Oパネル交換　手を切らないように! 外し方にコツがいる.
  9. VGA ケーブル(ディスプレー入力端子), マウス, キーボードを本体に 接続する.
  10. LED, スイッチなどのケーブルをマザーボードに繋ぐ(マニュアル参照).
  11. マザーボードに IDE ケーブル, SATA ケーブルを接続する.

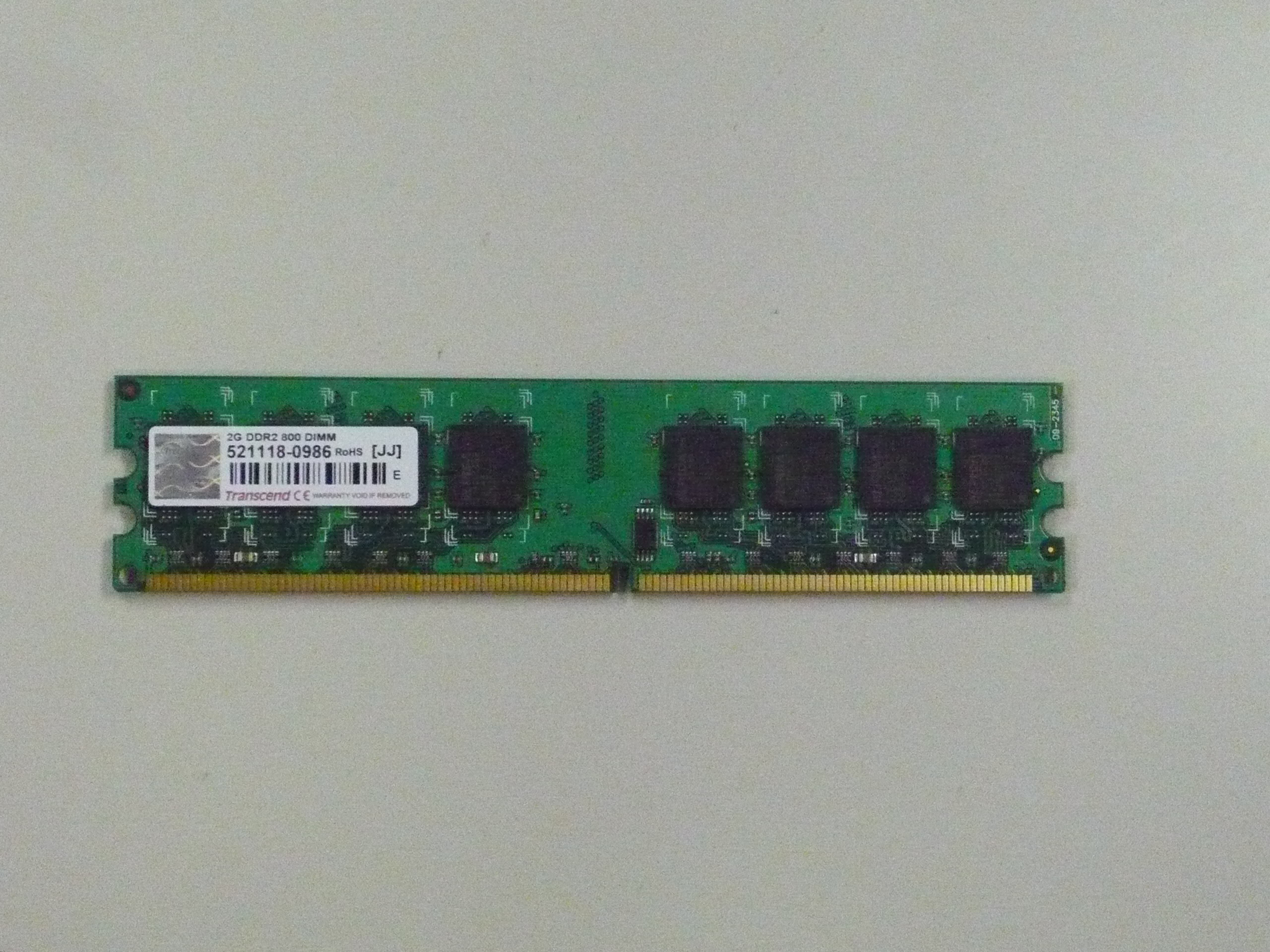

  12. マザーボードにメモリを 取り付ける. 2 枚とも黄色のソケットに取り付けること.
  13. 空いている拡張カードベイは付属の板で塞ぐ.
  14. HDD に電源ケーブル, SATA ケーブルを接続する.
  15. 電源ボックスの取り付け.

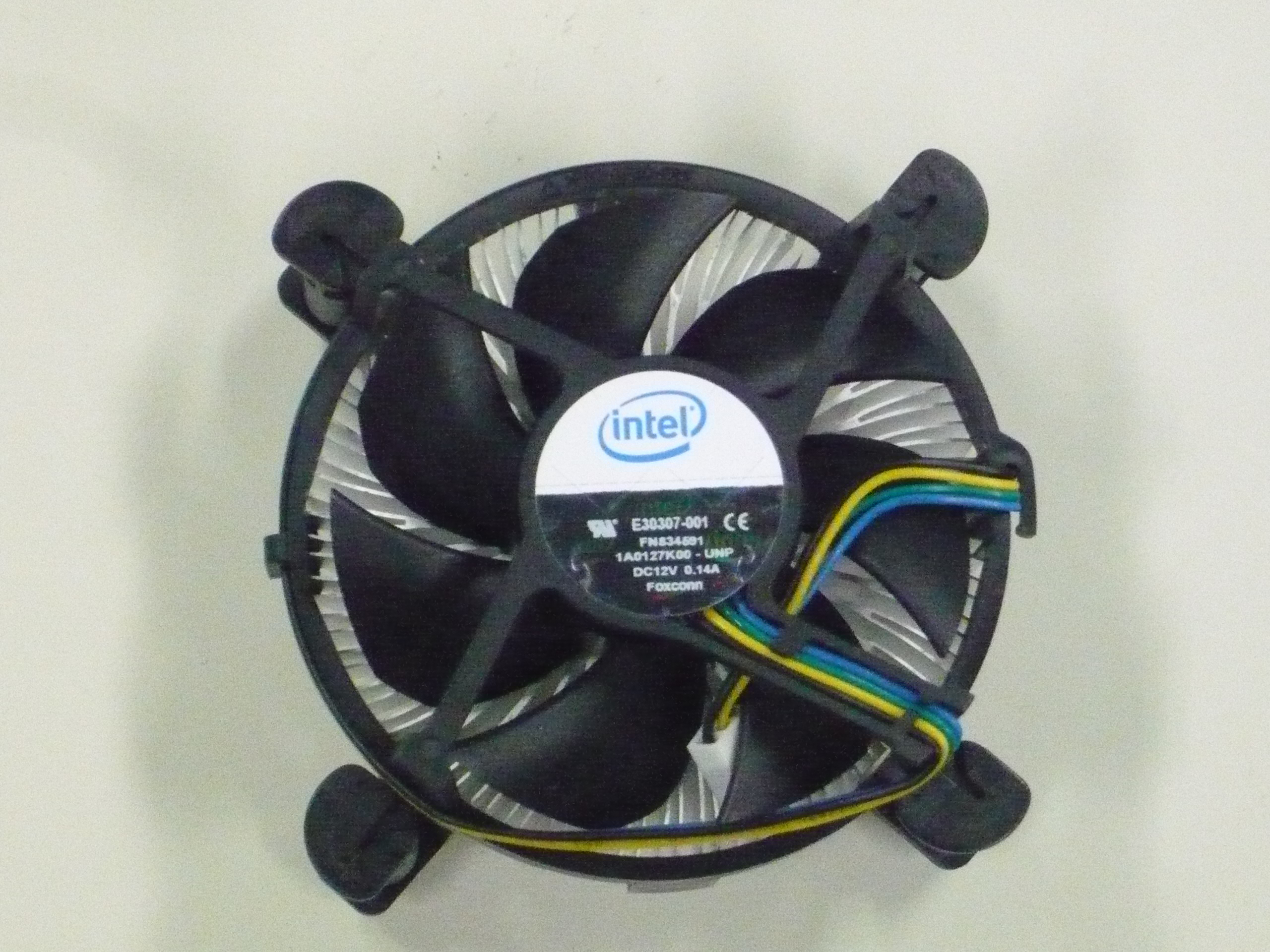

  16. マザーボードに CPU と CPU ファンを取り付ける (マニュアル参照). (詳しい解説)
  17. DVD ドライブに電源ケーブル, IDE ケーブルを接続する.
  1. 筐体背面の電源コードを接続する.
  2. ケースを閉める前に PC を起動させる. BIOS が立ち上がるか確認する.
  3. キーボードの入力は受け付けるか確認する.
    ※修正をする際には，筐体背面の電源コードを 抜いて, マザーボードの下の方にある緑色の LED が消えたことを 確認してから作業に入ること！(怠ると感電する可能性あり！)
  4. 全てが正常に動作していることを確認したら，電源を落とし, 筐体背面のコード類を全て抜いて，筐体に蓋をする.
  5. 机の上を整理する.

[4.3] 確認作業

正しく組み立てられたか, 以下のことを確認する.
