[4]組み立て方法
工具と収納箱を手元におく. パーツが揃っていることを確認する.
また組み立てる際は, 以下の手順だけではなく必ずマザーボードなど, 付属している説明書を熟読して下さい.
以下に組み立ての途中経過を示す.
ただし,
始まり[1]-[2],
終り[18]-[23],
の間にある
[A]-[R],
は順番通りでない. 各自, あらかじめ手順を考えて組み立てること.
なお, 手順は出来るだけ各パーツに負荷がかからないように工夫すること.
また, 筐体内で熱がこもらないように通気性に配慮すること.
- パーツを揃える. 不足しているものが無いか確認する.
- 筐体を開ける.
- 筐体に 光学ドライブを取り付ける.
- 筐体にハードディスクドライブを取り付ける.

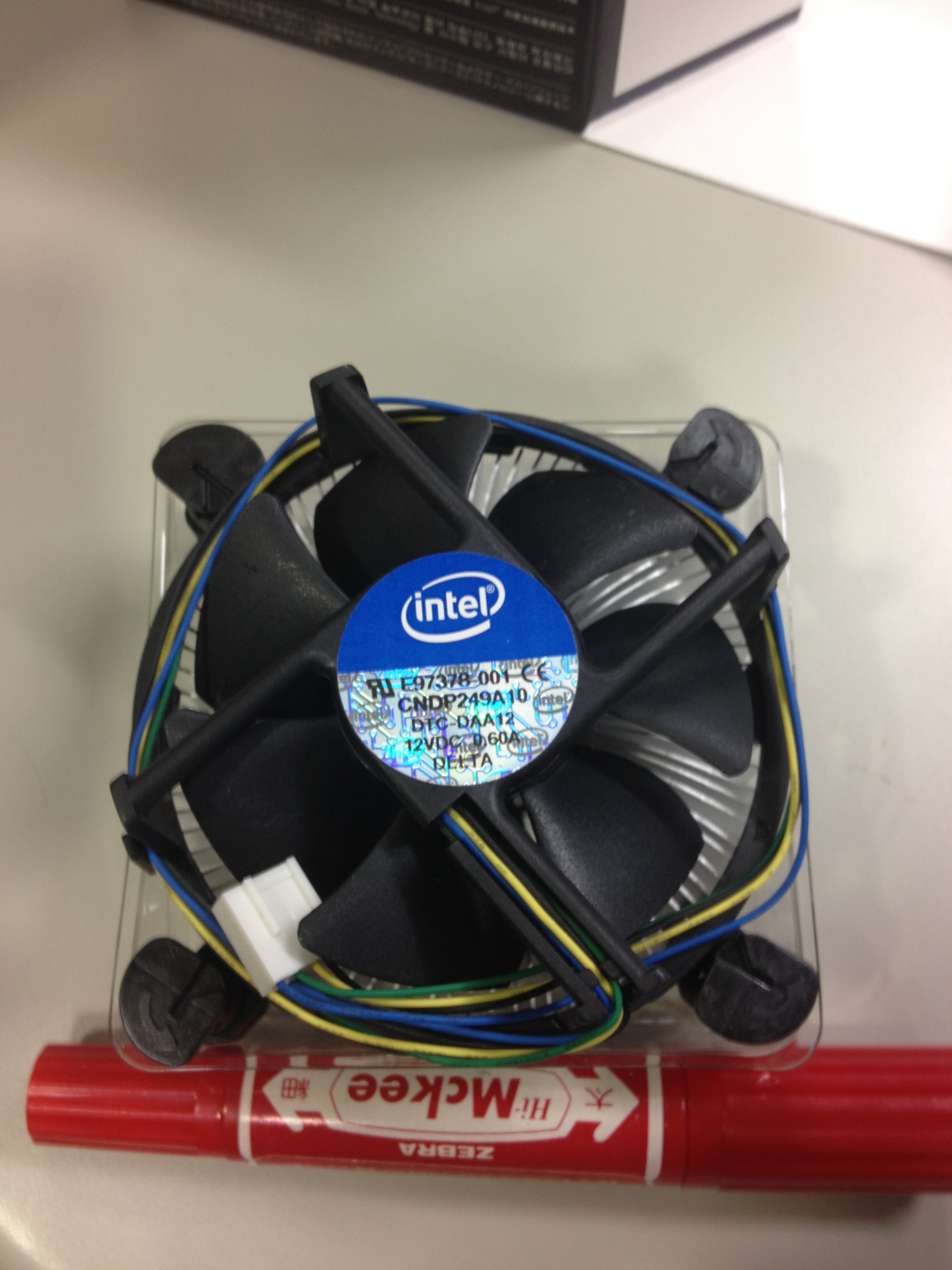

- マザーボードにCPU とグリスを塗布した CPU ファンを取り付ける
(マニュアル参照). (詳しい解説)
- 筐体背面に I/O パネルを取り付ける.
- 筐体にマザーボードを取り付ける.
- マザーボードにメモリを取り付ける. 2 枚とも水色のソケットに取り付けること.
- 光学ドライブに SATA ケーブルを取り付ける.
- マザーボードと光学ドライブを接続する.
- ハードディスクドライブに SATA ケーブルを取り付ける.
- マザーボードとハードディスクドライブを接続する.
- 筐体に電源ボックスを取り付ける.
- 電源ボックスと光学ドライブを電源ケーブルで接続する.
- 電源ボックスとハードディスクドライブを電源ケーブルで接続する.
- マザーボードにネットワークカードを取り付ける.
- マザーボード(2か所)と筐体のファンから延びている白いコネクタに電源ケーブルを接続する(1か所).
- マザーボードにLED, スイッチなどのケーブルを繋ぐ(マザーボードのマニュアル参照).
- I/O パネルにマウス, キーボードを接続する.
- ディスプレイとマザーボードのVGA端子を VGA ケーブルで接続する.
- 筐体背面の電源コードを接続する.
- ケースを閉める前に PC を起動させる. UEFI が立ち上がるか確認する.
- キーボードの入力は受け付けるか確認する.
※修正をする際には,筐体背面の電源コードを
抜いて, マザーボードの下の方にある緑色の LED が消えたことを
確認してから作業に入ること!(怠ると感電する可能性あり!)
- 次節の項目を確認する.
- 全てが正常に動作していることを確認したら,電源を落とし筐体背面のコード類を全て抜いて,筐体に蓋をする.
- 机の上を整理する.
正しく組み立てられたか, 以下のことを確認する.
- ファンがちゃんと回転している.

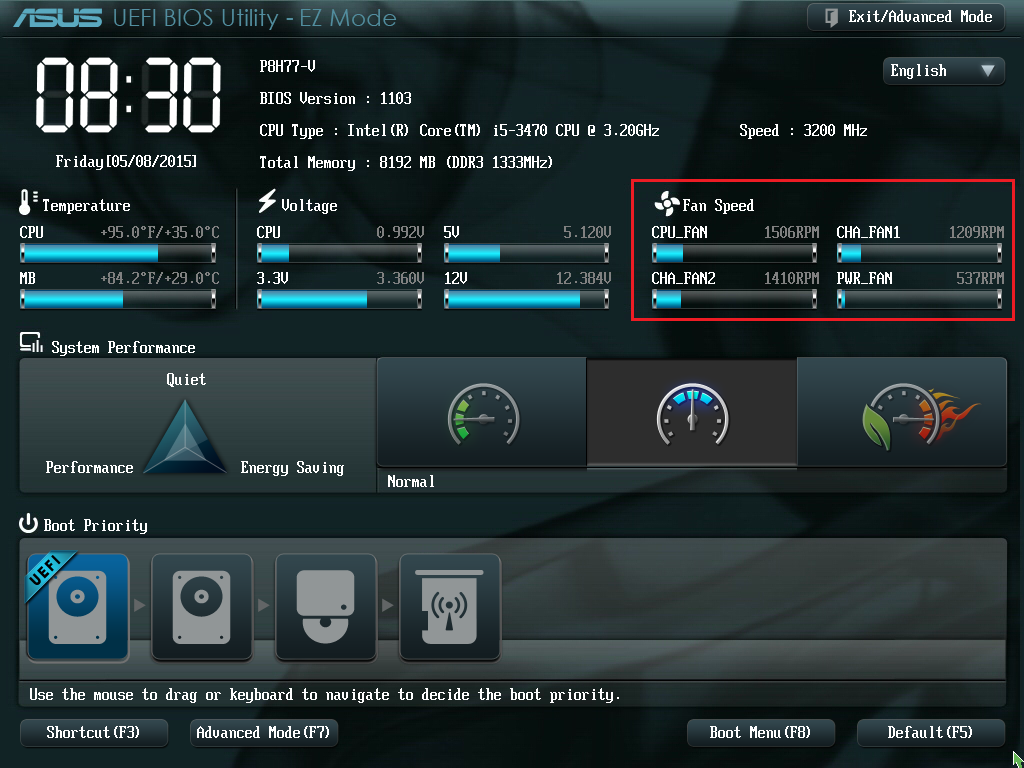

CPU, 及び電源のファンがちゃんと回転しているか確認する
CPUの冷却用ファンがちゃんと動作していないと CPU が熱暴走し,
最悪 CPU その他のパーツが壊れる.
また, 電源のファンがちゃんと動作していないと最悪火事になる.
ちゃんと両方のファンが回転していることを確認すること.
- LED ランプが正常に点灯している.
電源がオンになっているときに電源ランプが,
ハードディスクにアクセスしている時にハードディスクランプが
正常に点灯していることを確認する.
ハードディスクにアクセスしていないのにハードディスクランプが
点灯しっぱなしだったり, 逆にアクセス中なのにランプがつかない
場合, LEDケーブルの配線が間違っている.
- UEFI が, 今回接続したハードウェアを認識している.
UEFI が組み立てたハードウェアを認識
していることを確認する. UEFI は PC の電源を入れた直後, ASUS
のロゴが出ている間に F2 キー or DELETE キーを押す(右下にメッセージが
出ている).
以下, チェック項目.
CPU の温度 (30-35 度程度が望ましい)
|
CPU の製造元とクロック数, メモリのサイズの確
|
HDD が認識されているか ([Main] の SATA1の項目)
|

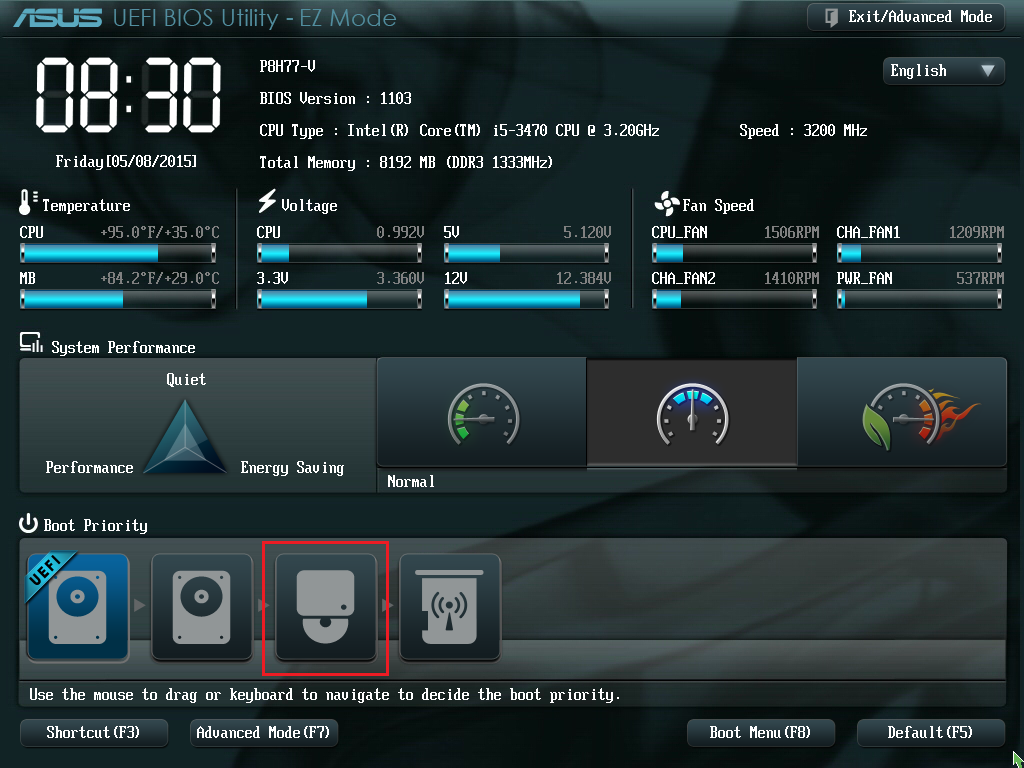

DVD ドライブが認識されているか確認
|
電源ファンの回転速度が 500RPM ほどで赤く警告表示されるが、必要時以外は回転数を抑える仕様なので問題ない.
|
※ CPU の温度には特に注意してください.
温度が高すぎる(70度以上)とシステムが起動しなくなるだけでなく,火災の危険があります.
