[4]組み立て方法
工具と収納箱を手元におく. パーツが揃っていることを確認する.
  また組み立てる際は, 以下の手順だけではなく必ずマザーボードなど, 付属している説明書を熟読して下さい.
  以下に組み立ての途中経過を示す.
  ただし,
  始まり[1]-[2],
  終り[18]-[23],
  の間にある
  [A]-[R],
  は順番通りでない. 各自, あらかじめ手順を考えて組み立てること.
  なお, 手順は出来るだけ各パーツに負荷がかからないように工夫すること.
  また, 筐体内で熱がこもらないように通気性に配慮すること.
  -  パーツを揃える. 不足しているものが無いか確認する.

-  筐体を開ける.

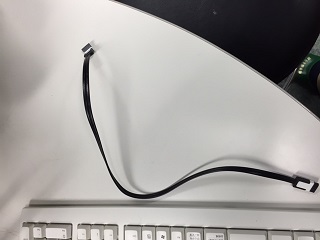

  -  光学ドライブに SATA ケーブルを取り付ける.

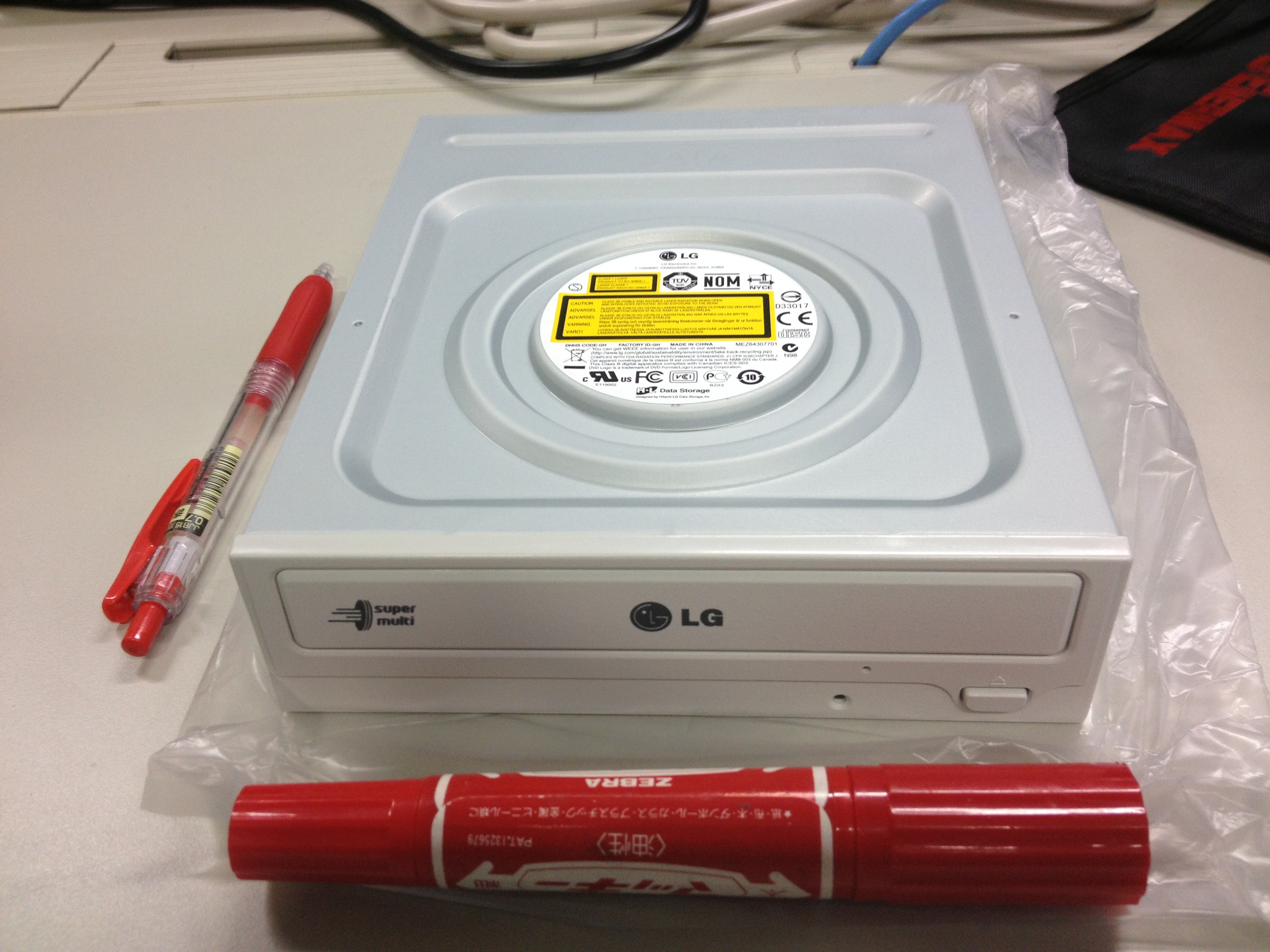

-  筐体に 光学ドライブを取り付ける.

-  マザーボードにネットワークカードを取り付ける.

-  筐体にマザーボードを取り付ける.

-  マザーボード(2か所)に電源ケーブルを接続する.

-  マザーボードに筐体のファンから伸びている白いコネクタを接続する.

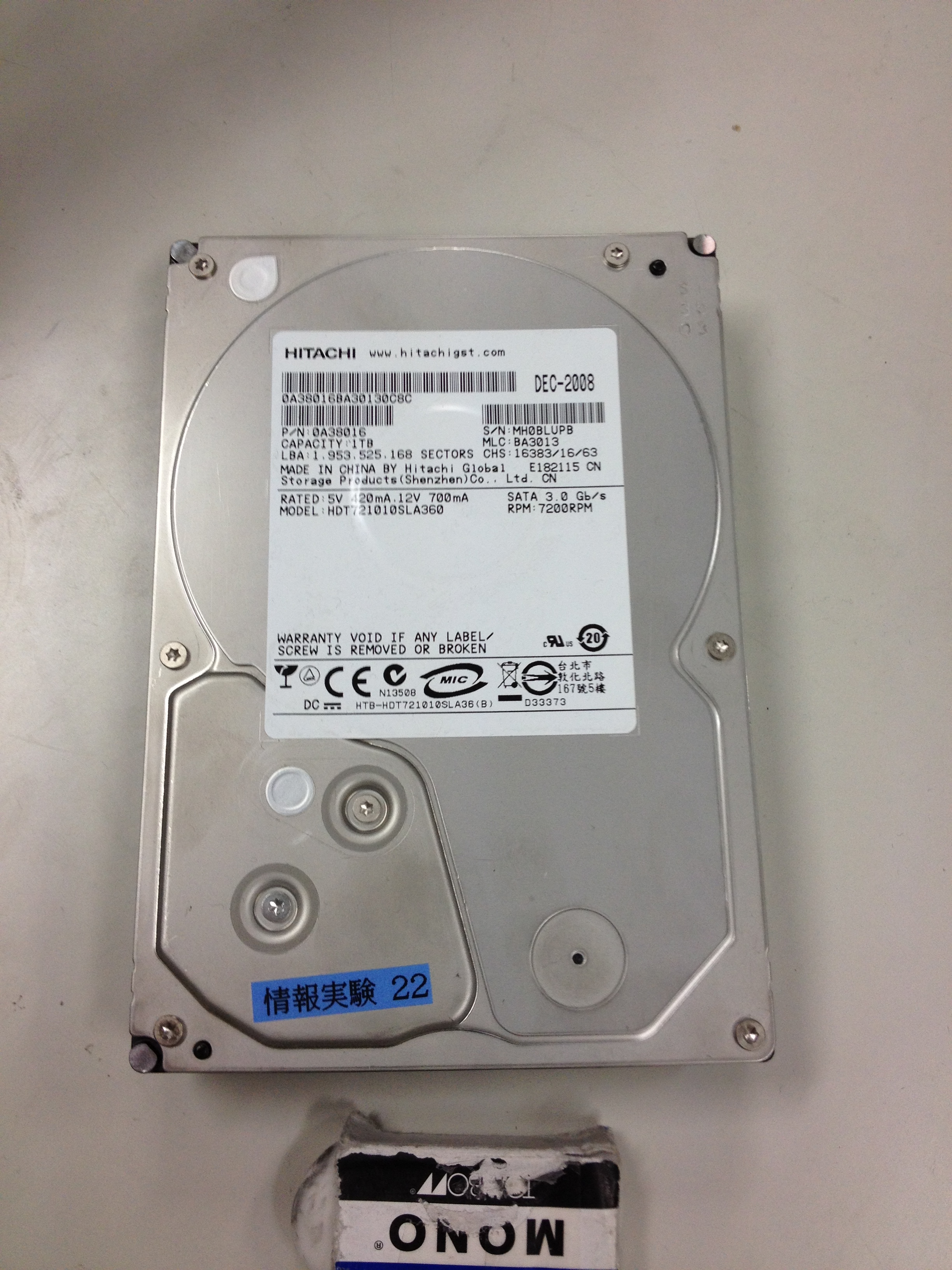

-  筐体にハードディスクドライブを取り付ける.

-  電源ボックスと光学ドライブを電源ケーブルで接続する.

-  マザーボードとハードディスクドライブを接続する.

-  I/O パネルにマウス, キーボードを接続する.

-  電源ボックスとハードディスクドライブを電源ケーブルで接続する.

-  マザーボードにLED, スイッチなどのケーブルを繋ぐ(マザーボードのマニュアル参照).

-  マザーボードにメモリを取り付ける. (基本的には2 枚とも水色のソケットに取り付けるが, 計算機によっては水色のソケットが壊れている場合があるので, 担当VTAと相談すること.)

-  ハードディスクドライブに SATA ケーブルを取り付ける.

-  ディスプレイとマザーボード側のVGA端子を VGA ケーブルで接続する.

-  マザーボードと光学ドライブを接続する.

-  筐体に電源ボックスを取り付ける.

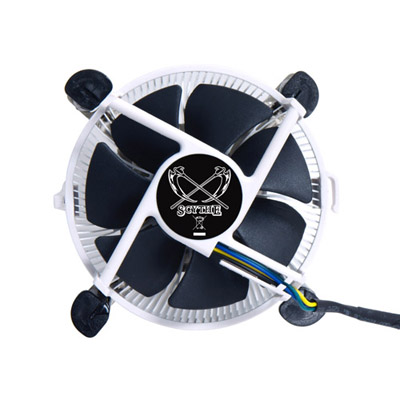

-  マザーボードにCPU と CPU ファンを取り付ける
       (マニュアル参照). (詳しい解説)
  -  筐体背面の電源コードを接続する.

-  ケースを閉める前に PC を起動させる. UEFI が立ち上がるか確認する(F2 or Delete キーを押す).

-  キーボードの入力は受け付けるか確認する.
 ※修正をする際には,筐体背面の電源コードを
       抜いて, マザーボードの下の方にある緑色の LED が消えたことを
       確認してから作業に入ること!(怠ると感電する可能性あり!)
-  次節の項目を確認する.

-  全てが正常に動作していることを確認したら,ディスプレイの電源を落とす.

-  机の上を整理する.
正しく組み立てられたか, 以下のことを確認する.
  -  ファンがちゃんと回転している.
 CPU, 及び電源のファンがちゃんと回転しているか確認する
       CPUの冷却用ファンがちゃんと動作していないと CPU が熱暴走し,
       最悪 CPU その他のパーツが壊れる.
       また, 電源のファンがちゃんと動作していないと最悪火事になる.
       ちゃんと両方のファンが回転していることを確認すること.
  -  LED ランプが正常に点灯している.
 電源がオンになっているときに電源ランプが,
       ハードディスクにアクセスしている時にハードディスクランプが
       正常に点灯していることを確認する.
 ハードディスクにアクセスしていないのにハードディスクランプが
       点灯しっぱなしだったり, 逆にアクセス中なのにランプがつかない
       場合, LEDケーブルの配線が間違っている.
  -  UEFI が, 今回接続したハードウェアを認識している.
 UEFI が組み立てたハードウェアを認識
       していることを確認する. UEFI は PC の電源を入れた直後, ASUS
       のロゴが出ている間に F2 キー or DELETE キーを押す(右下にメッセージが
       出ている).
 以下, チェック項目.

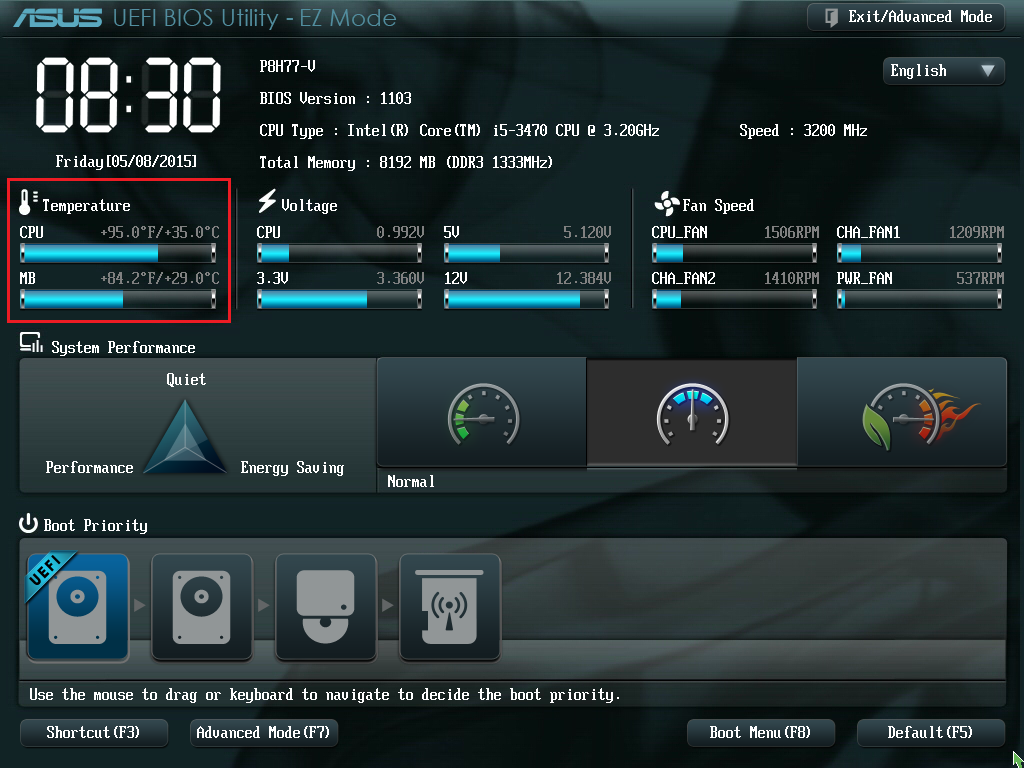

	     |   CPU の製造元とクロック数, メモリのサイズの確認 |   CPU の温度 (30-35 度程度が望ましい) |   電源ファンの回転速度が 500RPM ほどで赤く警告表示されるが、必要時以外は回転数を抑える仕様なので問題ない.筐体のファンをマザーボードに接続しておくとその他のファンの回転スピードも表示されるようになる. |

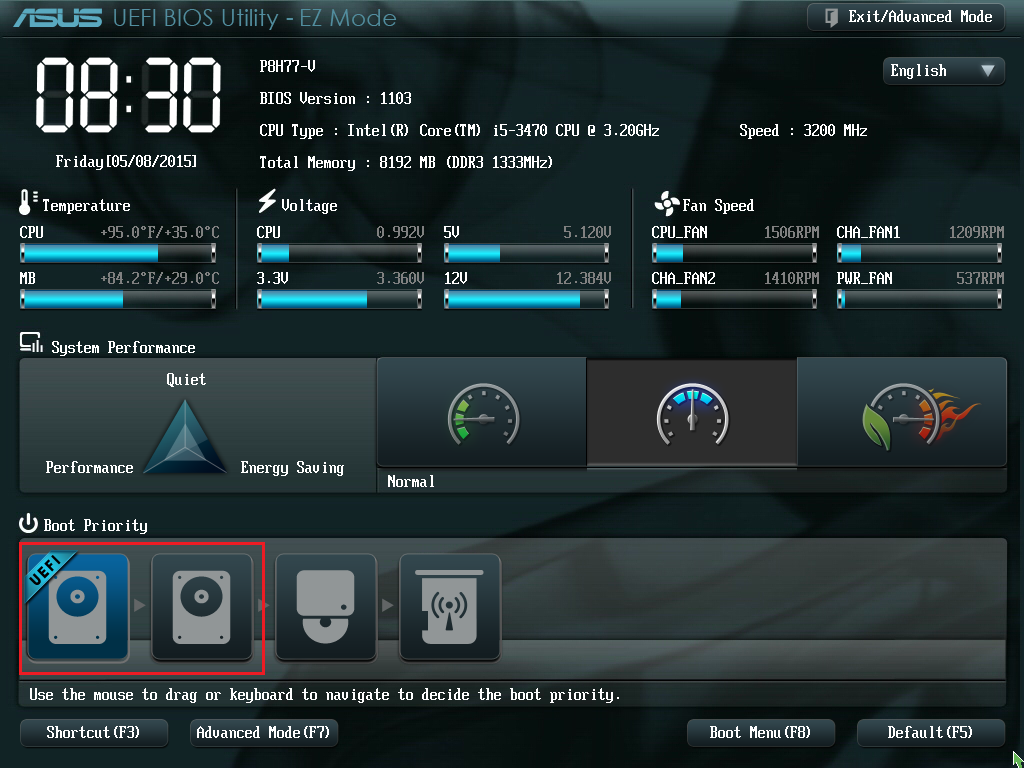

	     |   HDD が認識されているか確認 ([Main] の SATA1の項目) |   DVD ドライブが認識されているか確認 |

※ CPU の温度には特に注意してください.
温度が高すぎる(70度以上)とシステムが起動しなくなるだけでなく,火災の危険があります.
  Advanced Mode で各種設定を変更してみましょう. Advanced Mode に切り替えるには, セットアップ画面の右上にある [Exit / Advanced Mode] ボタンをクリックします. ウィンドウがポップアップするので, さらに [Advanced Mode] をクリックしてください. このほか, F7 キーを押す方法もあります.
  Advanced Mode には設定項目が大きく分けて6つ存在し, 画面上部に表示されているタブから選択することができます. 各設定項目の大まかな内容は次の通りです.

  - Main
 日付や表示言語などの基本システムに関する設定.
  - Ai Tweaker
 クロックや電圧など, オーバークロック関連の設定.
  - Advanced
 CPU や SATA, USB などの特殊機能や, オンボード機能に関する設定.
  - Monitor
 システム温度や電力状態の表示, 冷却ファンの設定.
  - Tool
 ASUSTeK製のマザーボードにおける独自機能の設定.
  設定変更例:POST の実行結果が表示されるようにする
  デフォルトの設定では電源を投入した後はメーカーのロゴ画面が表示されるようになっていますが, ロゴ画面の代わりに POST の実行結果が表示されるように設定することができます.
  手順は以下の通りです.
  - Advanced Mode の設定画面から [Boot] を選択する.

- [Full Screen Logo] を [Disabled] に設定する.

- [POST Report] の表示時間を設定する. [Untill Press ESC] を選択した場合は, Esc キーを選択するまで POST の実行結果が表示される.
  不用意に UEFI の設定を変更すると起動不能に陥ってしまうケースがあります. このような場合は, 設定情報が保存されている CMOS を強制的にクリアすることで対処します. CMOS クリアした時点で CMOS の内容はまっさらになります. この状態で起動すると, UEFI が CMOS の異常を検知して起動中断します. この段階でデフォルトの設定を読み込むことで, 初期化することができます.
  CMOS クリアの手順は以下の通りです.

    - 計算機の電源を落とす.

- マザーボードに取り付けているボタン電池を外してしばらく待ち, 再度取り付ける.

- 起動画面で F1 キーを押す.
