CPU 取り付けマニュアル


Corei5-3470系 CPU の取り付けマニュアルです. ソケット形状が LGA1155 系統であれば, 他の CPU でも基本的な手順は同じです.

CPU の取り付け

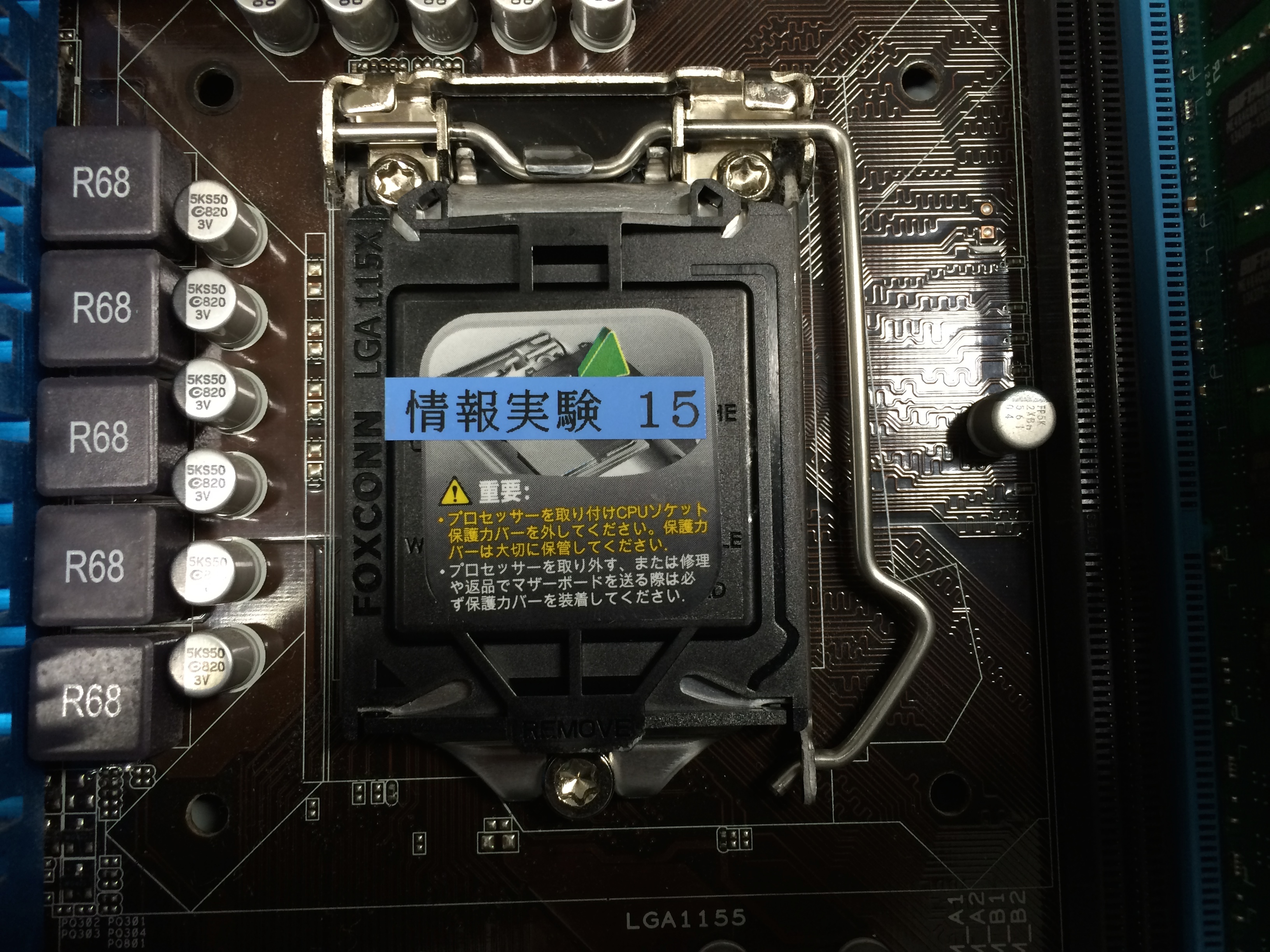

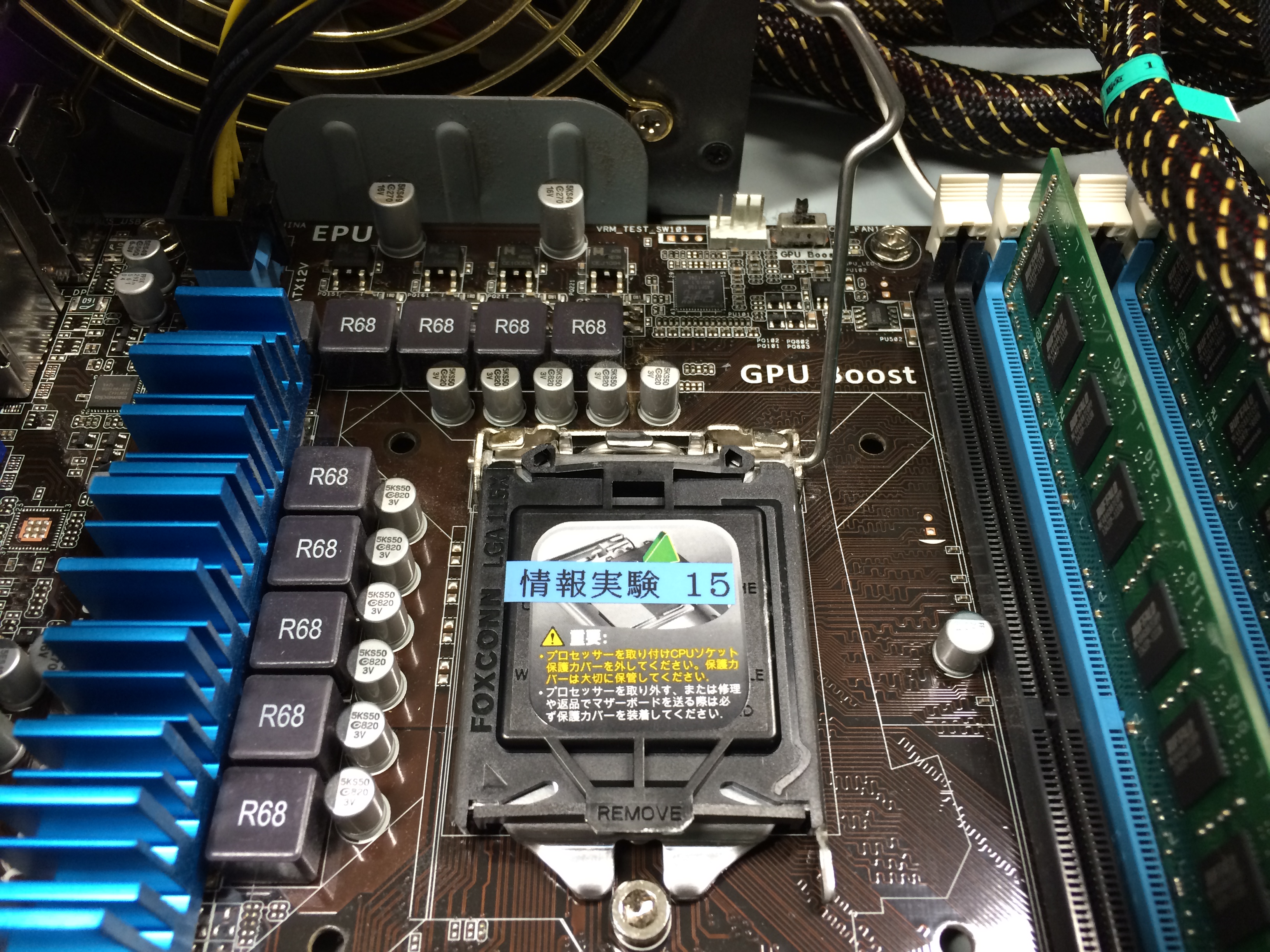

  1. 最初の状態

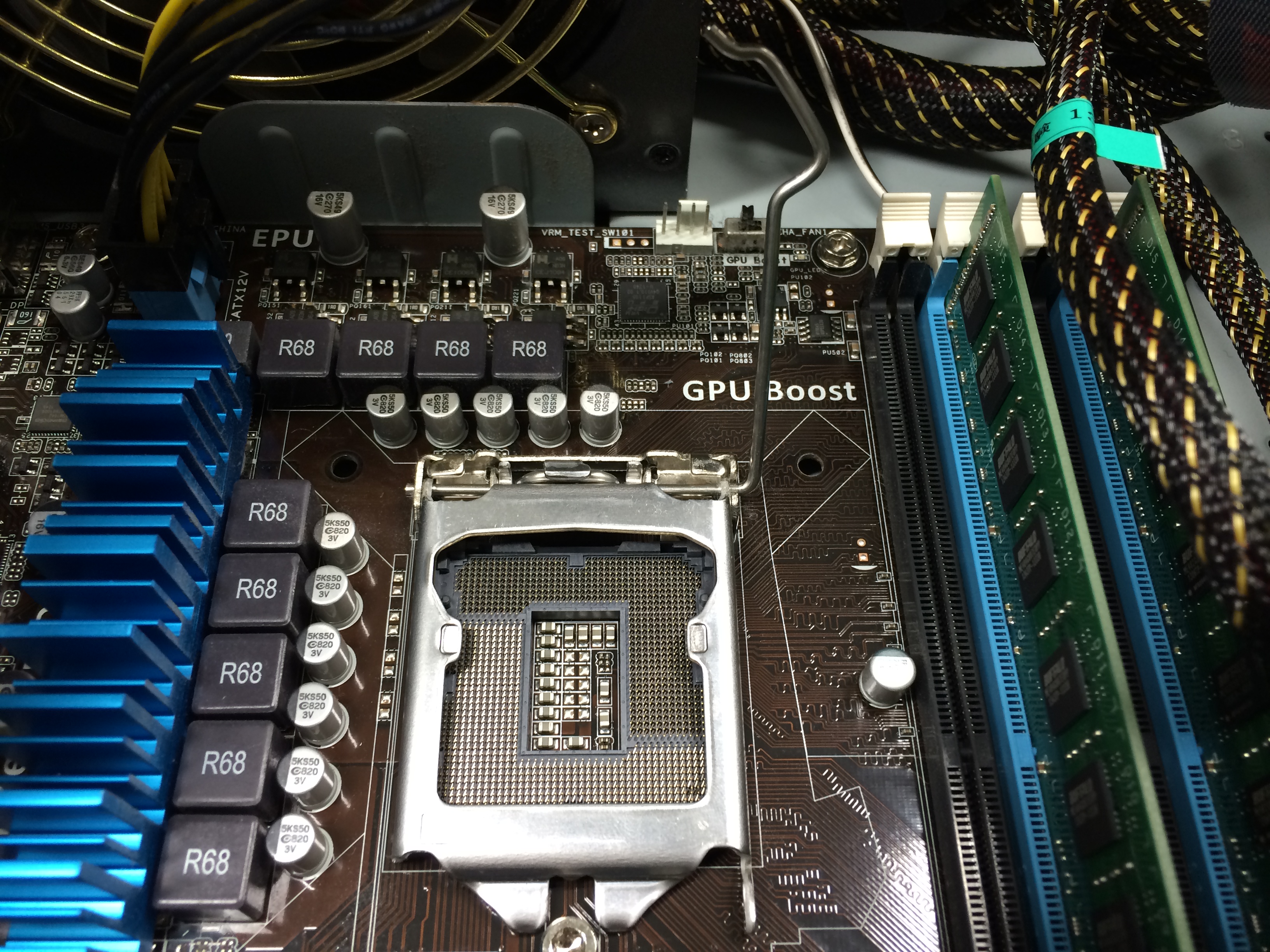

  2. 保護カバーを外す.

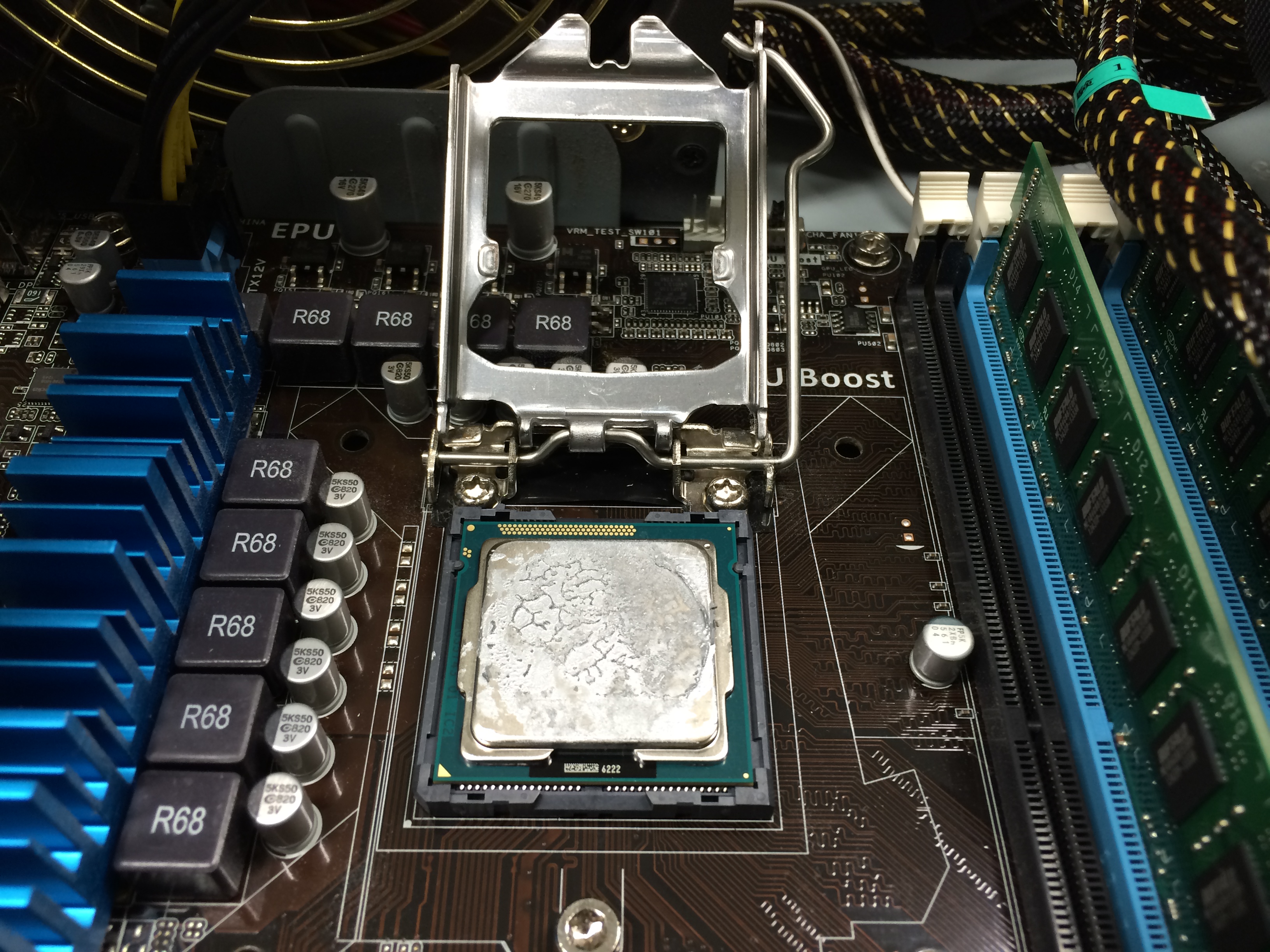

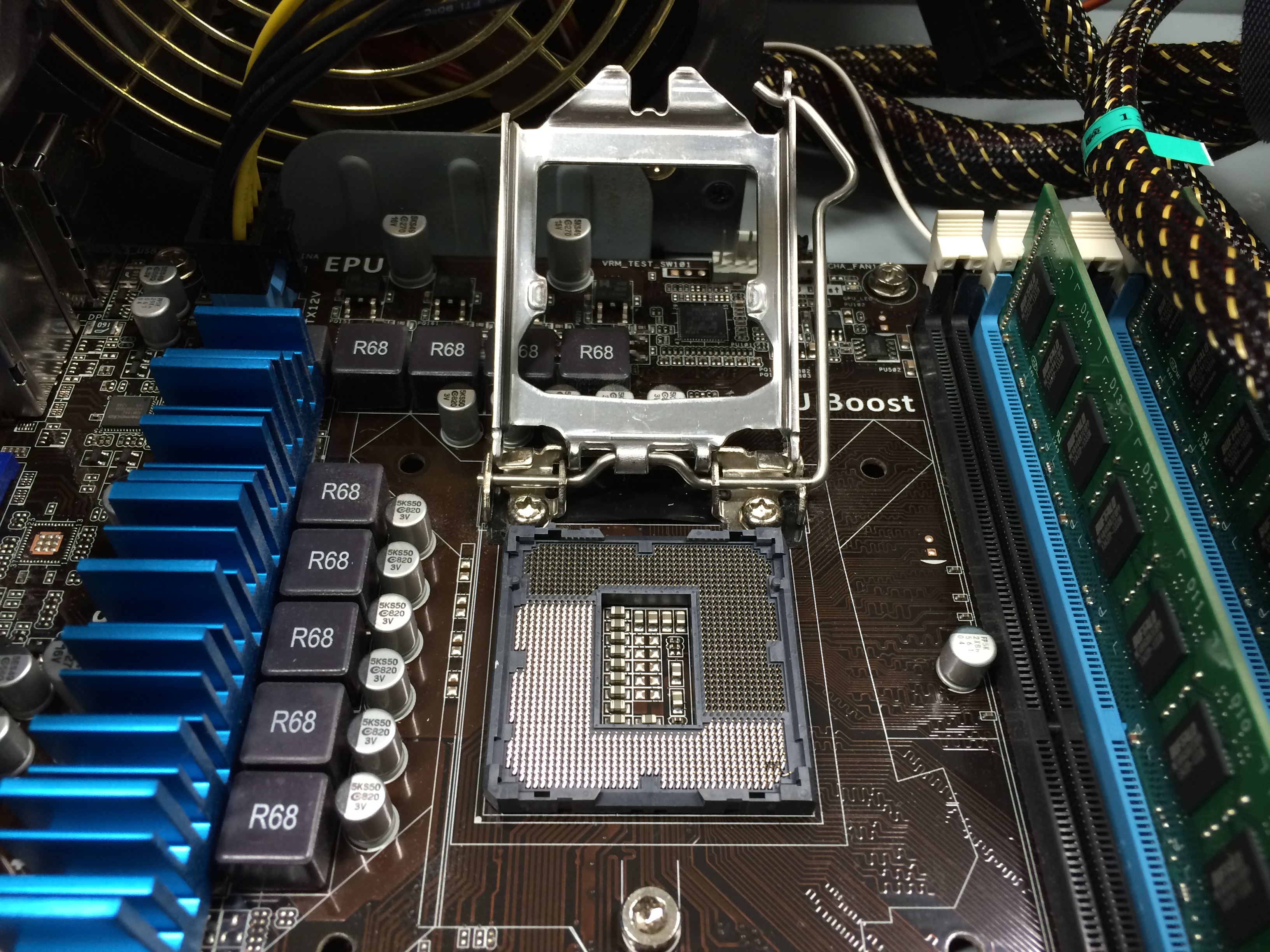

  3. 固定板を引き起こす.

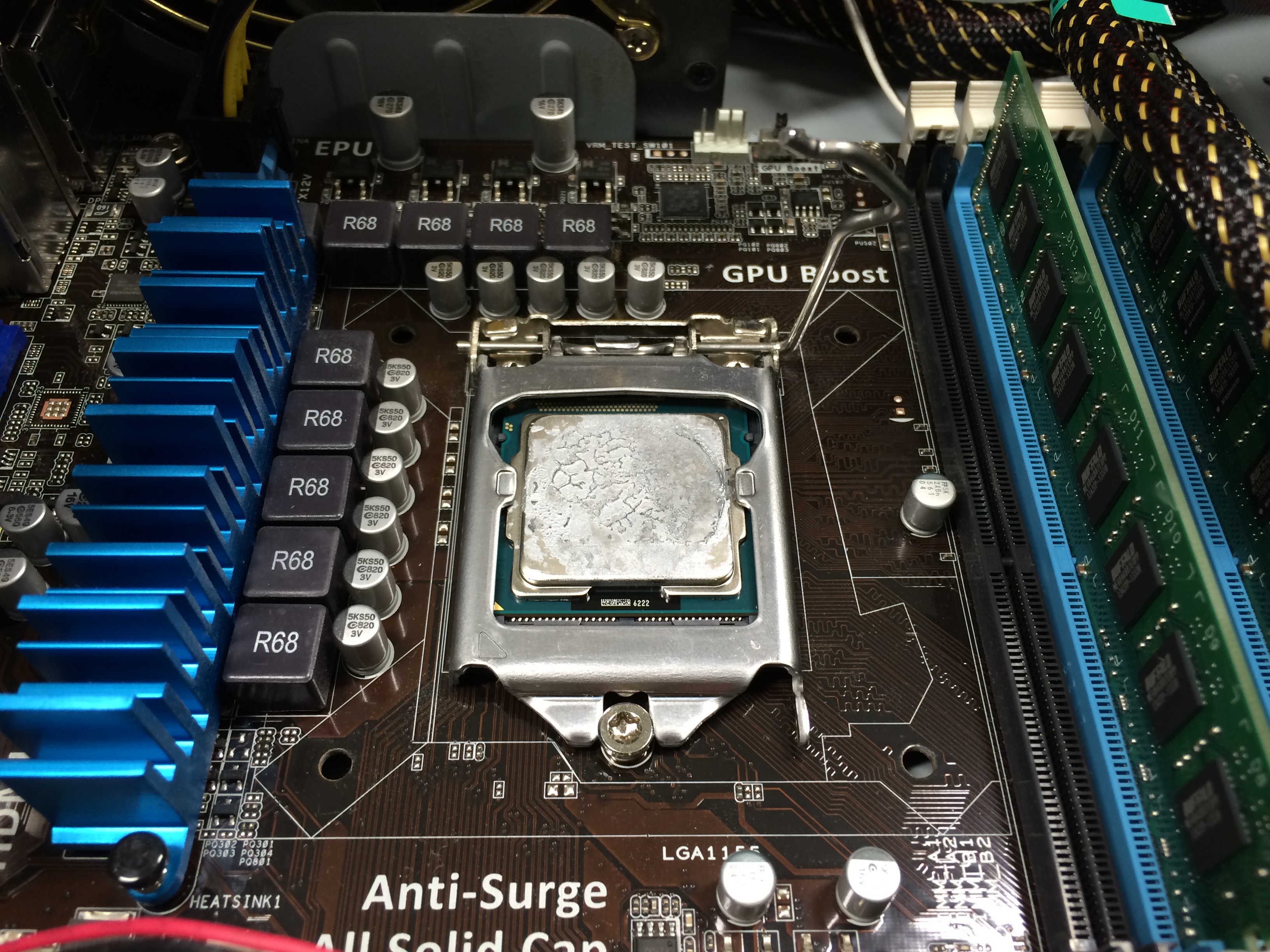

  4. CPU をマザーボードにはめる.
    方向に気をつける.
    CPU の表側の金色の三角の印とマザーボード側の三角に欠けた場所を 合わせてそっと乗せる.

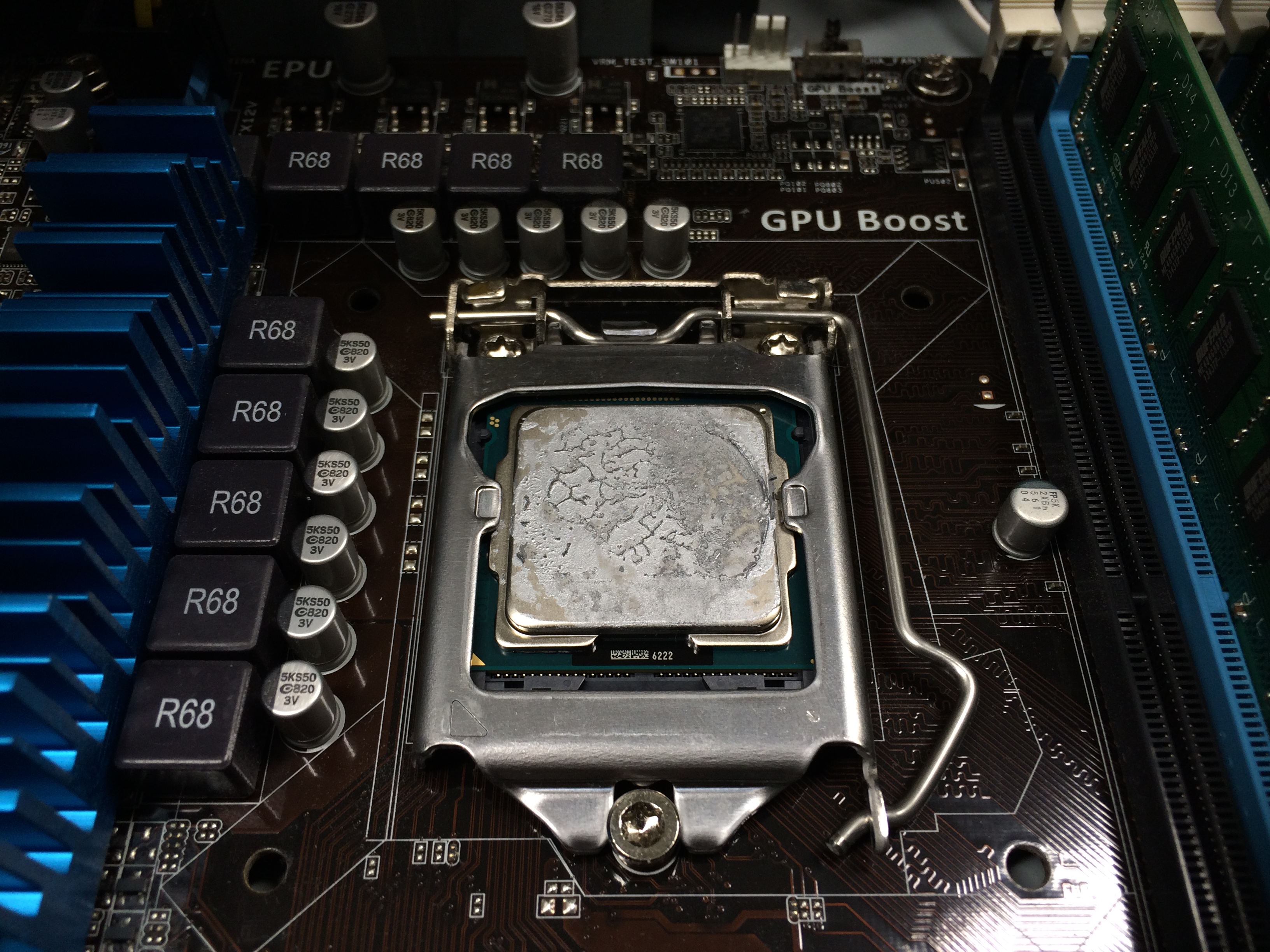

  5. 固定板を降ろし, レバーを倒して, CPU を固定する.

CPU ファンの取り付け

  1. CPU ファンの下面にシリコングリスを塗布する.
    CPU と CPU ファンの間に空気が入り込むのを防ぎ、熱伝導性を高めるためのグリス. 前方の講師席に用意しているので、必要に応じて持ち出してよい.
    接着時に空気が入っては意味が無いので, 適量を接合面中心部に「載せる」ように塗る. もし古いグリスが固化していた場合は事前にはがしておく

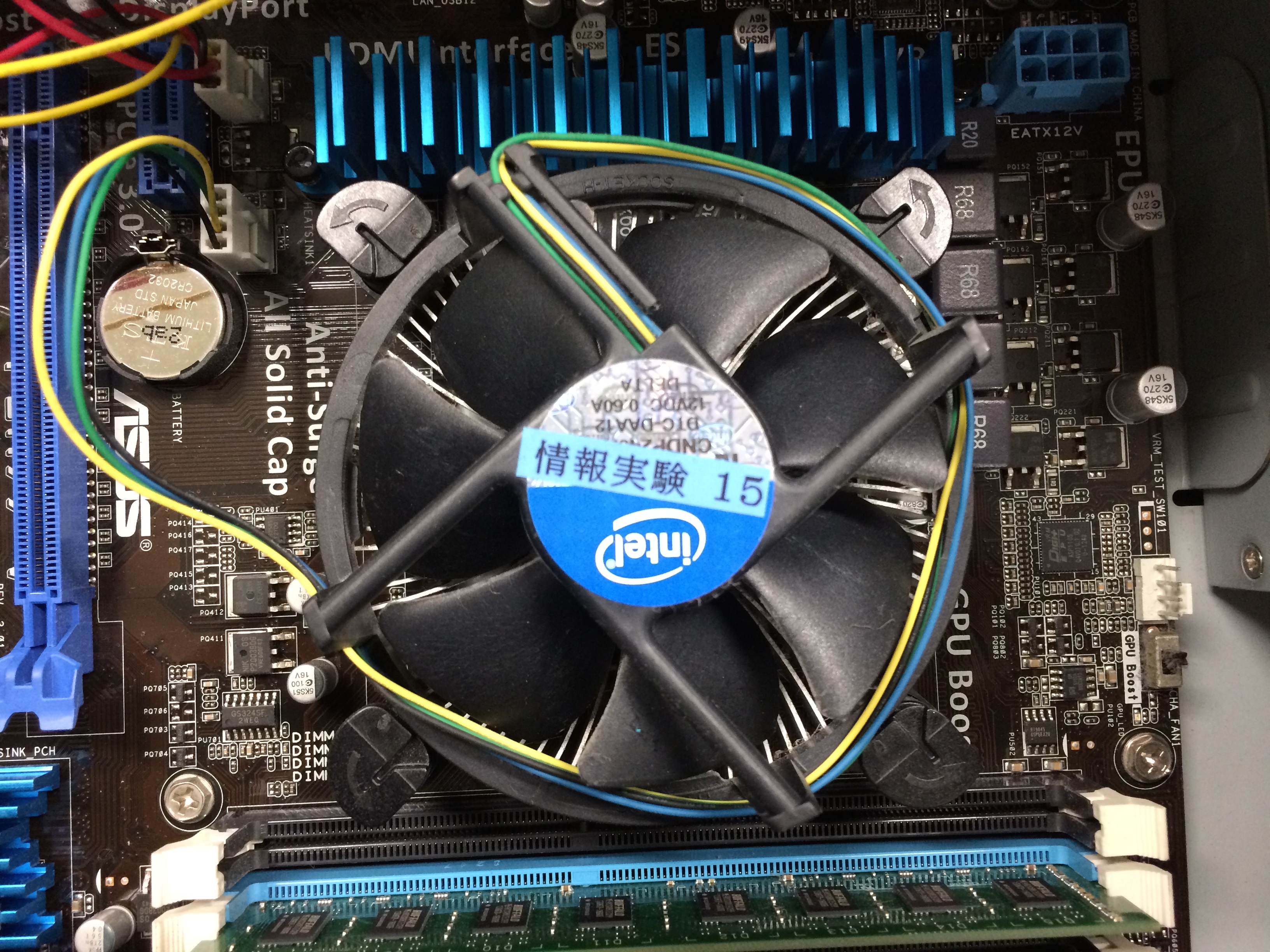

  2. CPU の上に CPU ファンを置く.
    グリスに空気が入らないよう注意して置く. 置いた後に軽く押し付けるようにし, グリスを介してしっかりと密着させる.
    また、CPU ファンの電源ケーブルを挿す場所の方にケーブルが来るような向きにする.

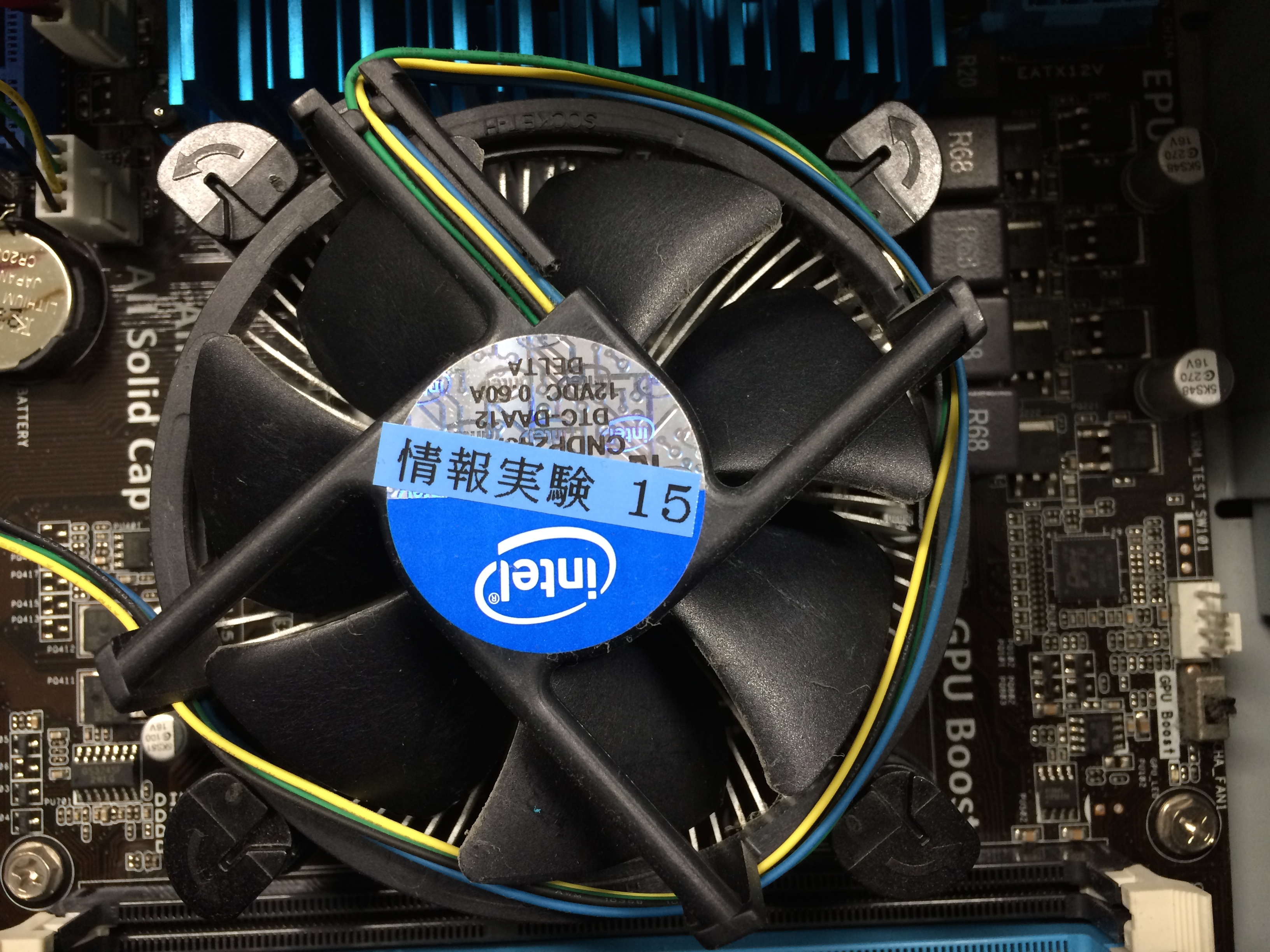

  3. CPU ファンの固定レバーを押し込む.
    4 カ所ともカチッと音がするまで押し込む.
    固定し終わったら CPU ファンが緩んでないか確かめる.

    取り付ける際にはレバーの向きに注意(取扱説明書を参照せよ).
  4. CPU ファンの電源ケーブルを電源コネクタに差し込む.
    電源ケーブルは CPU ファン,及びヒートシンクに触れないように注意する.
    ケーブルを軽く縛ってしまうとよい


2016/06/08 渡辺 健介 更新
