[3]分解
[3.1]準備
工具と収納箱を手元におく. ケーブルやねじをたくさん外すが, 無くさないよう 小袋にまとめるか, とりだしたパーツに再固定し, 収納箱中に入れておくよ うにする. 小さなパーツについても同様である.情報実験機は以下のようになるまで分解する．

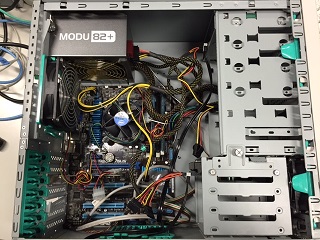

before |

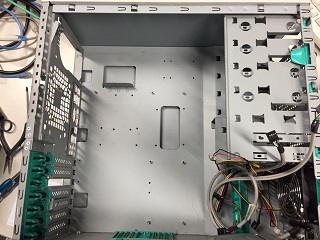

after |
[3.2]手順
- 電源が入っていて, OS が立ち上がっている状態なら, VTA が shutdown を行う. やり方は root 権限になって,
# shutdown -h now または # halt -p - モニタ, 本体ともに電源を切る. 電源コード, 本体とディスプレイを結ぶケーブルを外す. ディスプレイはこれ以後いじらないので, 邪魔にならない場所に移しておく.
またネットワークケーブルも外しておく. - マウス, キーボードを取り外す.これらも使わないので，邪魔にならない場所に移しておく．
- 本体ケース (筐体) のカバーを外し, 内部が見えるようにする. カバーは邪魔にならない安全な場所に移しておく.
- 筐体を横に倒し, ネットワークカード, メモリを取り外す. これらの電子回路がついたパーツはすべて静電気防止袋にいれること.
- マザーボードやハードディスクドライブ等につながる電源ケーブル, LED ケーブルを抜く. 電源ケーブルにはツメがあるので, これを外しながら行う.
- SATA ケーブルを取り外す. ツメがあるので, これを外しながら行う.
- 筐体を立てて, ハードディスクドライブ, DVD ドライブを取り外す. 取り外したネジは無くさないようにディスクの両側面につけるか，ねじ袋に入れること.
- 再度筐体を横にして, 電源ボックスを外す.
- CPU を取り外す. CPU, およびソケット部は非常に壊れやすいので注意して取り扱うこと. 手順や部品名の詳細は CPU の取り扱い説明書を参照すること.
- CPU のファンを取り外す. ファンからマザーボードにつながる電源ケーブルを抜き, マザーボードに刺さっている 4 つのピンをマイナスドライバーを用いて 90 度まわし, 抜く. この際, ファンは静電気防止袋に入れなくてよい.
- マザーボードの CPU スロットのソケットレバーをはずしロードブレードを開く.
- CPU スロットから CPU を丁寧にぬく. CPU はすぐに CPU 用のケースに収納する.
- CPU 用のケースに収納したあと, ウェットティッシュで表面のグリスを拭う.
- ロードブレードを閉じ, CPU用の保護カバーをロードブレードの上に差し込む. また,ソケットレバーがロックしているかを確認する.
- CPU, ファンをコンテナケースに入れる.
- マザーボードを取り外す. 標準では 6 箇所スペーサー上にネジ止めされている.
スペーサー上で基盤を動かすと回路が痛むので要注意である.
注意：マザーボードの分解は絶対に行わないこと - 分解したパーツは収納箱に整理して保管. 筐体はカバーをつける.
- 時間があれば各パーツについたゴミやほこりを取り除く (エアダスターを用いてよい).
今日の作業はこれで終わりです．
次のページは組み立て(次回)の方法です．予習したい方はどうぞ．
