[3] 分解方法
[3.1] 準備
工具と収納箱を手元におく. ケーブルやねじをたくさん外すが, 無くさないよう小袋にまとめるか, とりだしたパーツに再固定し, 収納箱中に入れておくようにする. 小さなパーツについても同様である.情報実験機は以下のようになるまで分解する．

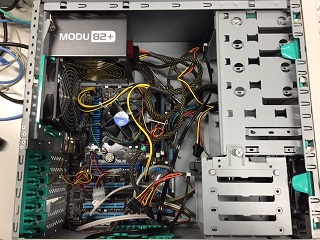

before |

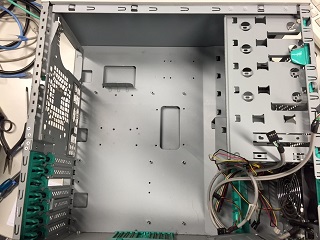

after |
[3.2] 手順
実験機によって HDD が搭載されているものと SSD が搭載されているものがある. 本資料ではそれらを区別せず「補助記憶装置」と呼ぶことにする.- 電源が入っていて, OS が立ち上がっている状態なら, VTA が shutdown を行う.
root 権限を使って
# shutdown -h now または # halt -p
とすればよい. - ディスプレイと電源ボックスの電源を切る.
ディスプレイの電源ケーブル, ディスプレイと筐体を繋ぐケーブル (HDMI ケーブルまたは VGA ケーブル) を外す.
ディスプレイはこれ以後使用しないので, 邪魔にならない場所に移しておく.
また LAN ケーブルも外しておく. - マウス, キーボードを取り外す.
これらも以後使わないので, 邪魔にならない場所に移しておく. - 筐体を横に倒し, 筐体のカバーを外し, 内部が見えるようにする.
カバーは邪魔にならない安全な場所に移しておく. - ネットワークカード, メモリを取り外す.
これらの電子回路がついたパーツはそれぞれ静電気防止袋にいれること. - マザーボードや補助記憶装置等につながる電源ケーブル, LED ケーブルを抜く.
電源ケーブルについているツメを外しながら行う. - SATA ケーブルを抜く. ケーブルについているツメを外しながら行う.
- 補助記憶装置を取り外す. 取り外したネジは無くさないように, ネジ袋に入れること.
- 電源ボックスを外す.
- CPU ファンを取り外す.
今回の実習では CPU は取り外しません! もし外す場合は補足を参照. - CPU のファンを取り外す.
ファンからマザーボードにつながる電源ケーブルを抜き, マザーボードに刺さっている 4 つのピンをマイナスドライバーで 90 度回して抜く.
ファンは静電気防止袋に入れなくてよい. - ウェットティッシュで CPU 表面のグリスを拭き取る.
- CPU ファンをコンテナケースに入れる.
- 筐体ファン (ケースファン) を取り外す．
- マザーボードを取り外す.
標準的なマザーボードでは 6 箇所スペーサー上にネジ止めされている.
スペーサー上で基盤を動かすと回路が傷むのでよく注意すること.
注意：マザーボードの分解は絶対に行わないこと. - 分解したパーツは収納箱に整理して保管する.
筐体にはカバーをつける. - 時間があれば各パーツについたゴミやほこりを取り除く (エアダスターを用いてよい).
[補足] CPU の外し方
- CPU を取り外す. CPU, およびソケット部は非常に壊れやすいので注意して取り扱うこと.
手順や部品名の詳細は CPU の取り扱い説明書を参照すること. - CPU のファンを取り外す.
ファンからマザーボードにつながる電源ケーブルを抜き, マザーボードに刺さっている 4 つのピンをマイナスドライバーを用いて 90 度回して抜く.
ファンは静電気防止袋に入れなくてよい. - マザーボードの CPU スロットのソケットレバーをはずしロードブレードを開く.
- CPU スロットから CPU を丁寧に外す.
CPU はすぐに CPU 用のケースに収納する. - CPU 用のケースに収納したあと, ウェットティッシュで表面のグリスを拭き取る.
- ロードブレードを閉じ, CPU 用の保護カバーをロードブレードの上に差し込む.
また, ソケットレバーがロックされているかを確認する. - CPUファンをコンテナケースに入れる.
次のページは組み立て (次回) の方法です.
来週の授業開始直前に次のページに進めるようになります．
