仙台七夕花火中継

■イベント概要

  • 日時: 2003/08/05, 19:30 -- 21:30
  • 映像ソース: 仙台から DV 配信
  • 撮影場所: 仙台(青葉山, 川内, 片平, 西公園前)
  • 配信元: 仙台

■ネットワーク情報

IPv6(distix 経由), IPv4(RIBB 経由)の 2 系統で DVTS 画像を受信した. 以下受信用サーバの情報を記す.


IPv4 IPv6
アドレス 133.87.45.80 3ffe:516:3112:2::11
ネットワーク 133.87.45.0/24 3ffe:516:3112:2::0/80
ルータ 133.87.45.60 3ffe:516:3112:2::1

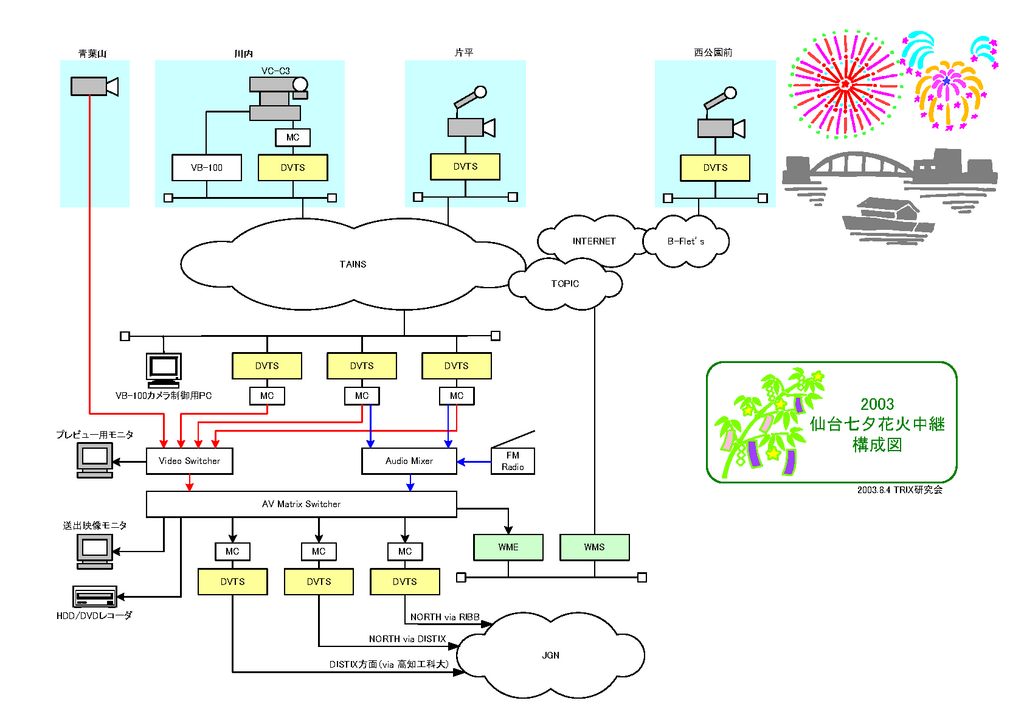

■中継経路

■写真

当日の様子はこちらへ

■協力機関

■今回のはまり所

専攻のルータの azul (133.87.45.60) に関する VLAN の設定は, 特定のアドレス空間のみ通信を許可するようになっている. そのため, 実験を行なうためには相手先のアドレス空間にアクセス できるよう VLAN の設定を追加せねばならない (ルータとサーバを直結させるという手もあるが...).

今回は映像が azul (133.87.45.60)までは届くが, その先に行かないという ことが実際に生じた. それは ping でも確認できた. これは専攻ルータの VLAN の設定が, 202.19.252.* (NORTH のアドレス)にはパケットを通すが, xxx.xxx.xxx.xxx にはパケットを通さない設定になっていたため.

 azul: {4} /usr/sbin/traceroute xxx.xxx.xxx.xxx
 traceroute to xxx.xxx.xxx.xxx (xxx.xxx.xxx.xxx), 30 hops max, 40 byte packets
  1  202.19.252.109 (202.19.252.109)  0.919 ms  0.663 ms  0.630 ms
  2  202.19.252.106 (202.19.252.106)  0.230 ms  0.229 ms  0.231 ms
  3  xxx.xxx.xxx.xxx (xxx.xxx.xxx.xxx)  30.431 ms  29.891 ms  31.210 ms

 cygnus:~# traceroute 192.42.107.1
 traceroute to xxx.xxx.xxx.xxx (xxx.xxx.xxx.xxx), 30 hops max, 38 byte packets
  1  azul (133.87.45.60)  2.990 ms  0.174 ms  0.233 ms
  2  202.19.252.109 (202.19.252.109)  1.007 ms  0.947 ms  0.740 ms
  3  202.19.252.106 (202.19.252.106)  0.515 ms  0.482 ms  0.635 ms
  4  * *
