Helix Universal Server と Helix Producer を用いたライブ中継

1. 必要な撮影機材

• デジタルビデオカメラ
• 音声ケーブル
• IEEE1394 ケーブル
• 三脚
• エンコーダー(HOKKE)
• OA タップ
• ヘッドホン

2. 撮影機材の設置

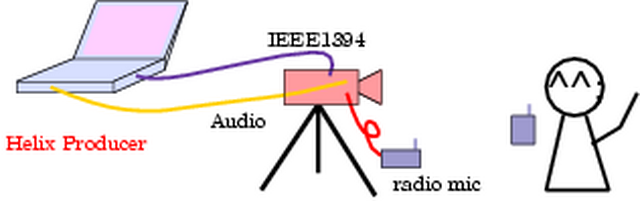

2.1 配線図

2.2 ワイヤレスマイク の設置

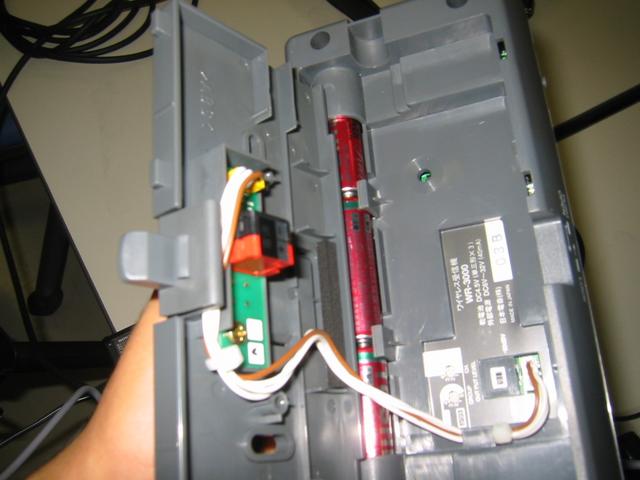

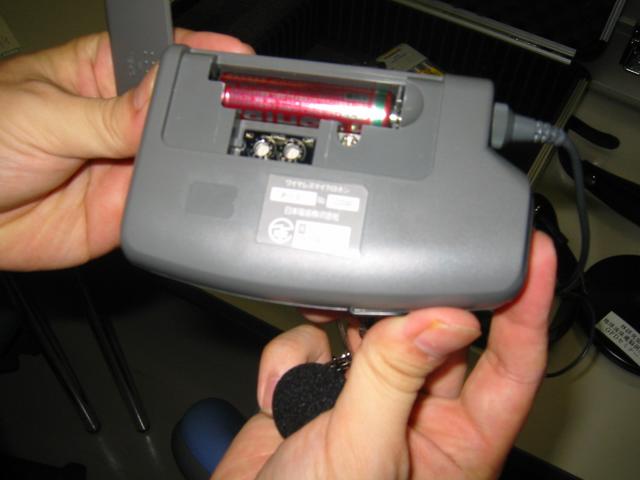

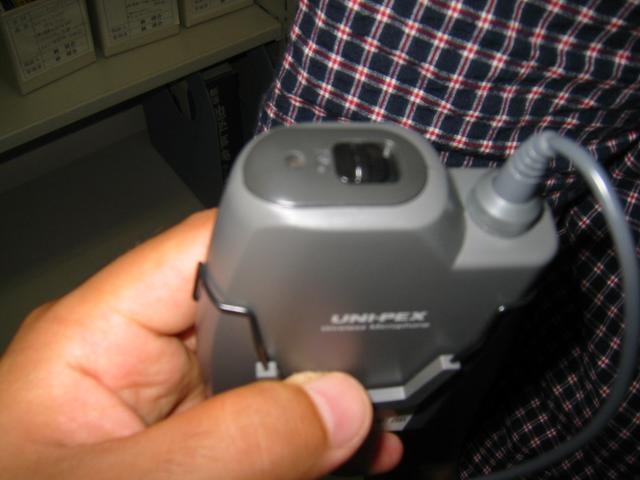

マイクに充電池を入れる. 電池の入れる向きに注意すること. 電池の向きは電池を入れるケースに書いてある. 電源を入れてみて液晶パネルが点灯するか確認する.	レシーバに充電池を入れる. 電源を入れてみて液晶パネルが点灯するか確認する.	マイクで話すとレシーバの液晶パネル左上に記号が点灯する.

2.3 DV カメラの設置

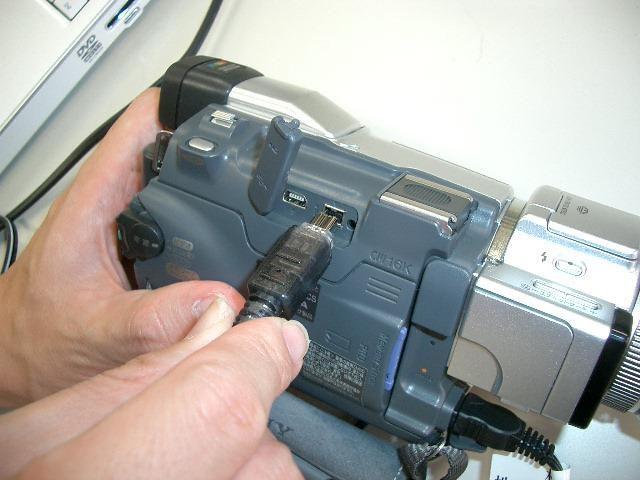

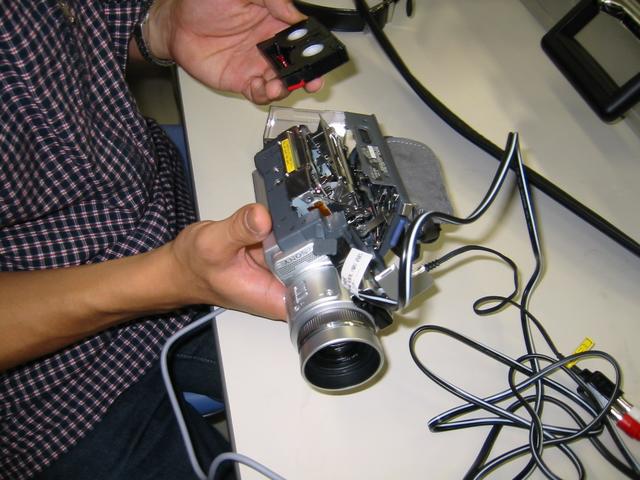

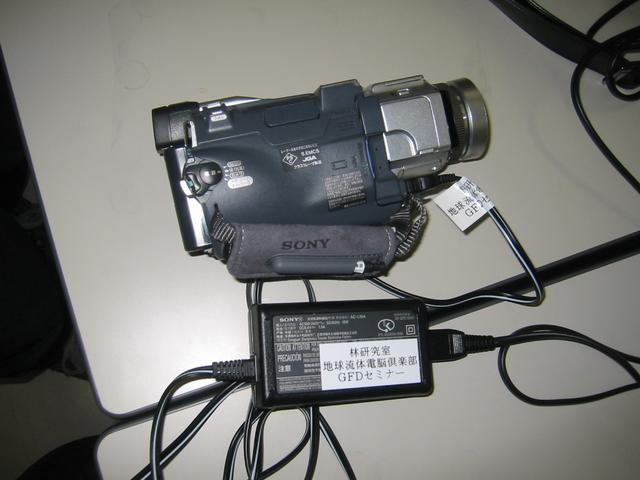

電源コードを AC アダプタにつなげる. AC アダプタをカメラ本体につなぐ.	カメラから DV テープを取り除く(テープが入ってない状態にする.)	本体に IEEE1394 ケーブル(4 ピン -- 4 ピン, コネクタが小さい方)を接続

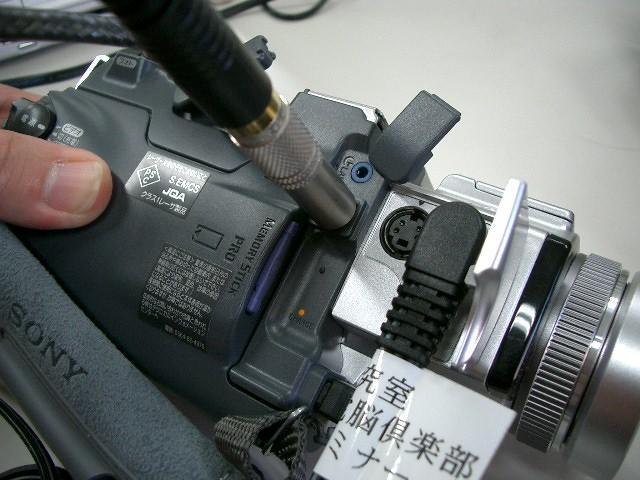

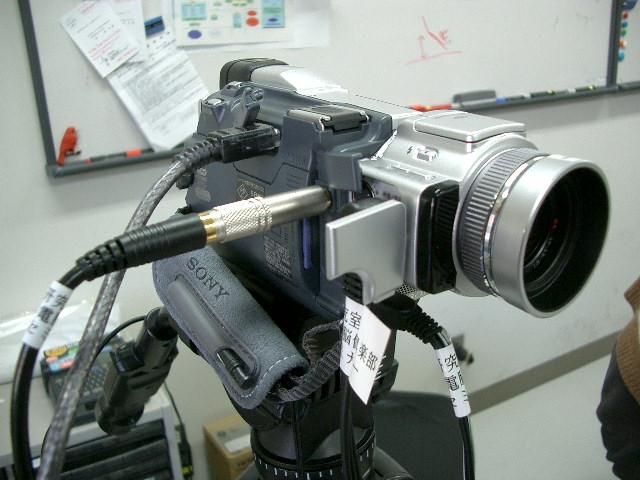

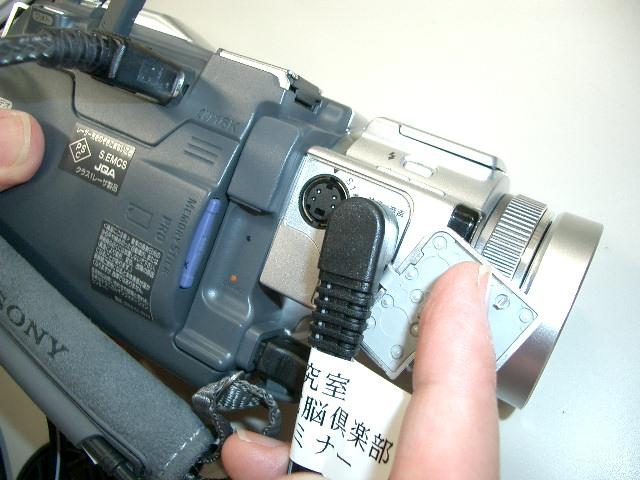

本体に映像/音声入出力コード(アナログ赤白黄)を接続	本体にワイヤレスマイクを接続. 標準オーディオジャックに変換コネクタ (標準--ミニ)を付ける必要あり.	三脚を立て, 三脚にカメラを取り付ける. カメラ右側面のカバーをはずし, LANC 端子にリモートプラグを接続する.

2.4 ミキサーとエンコード機の接続

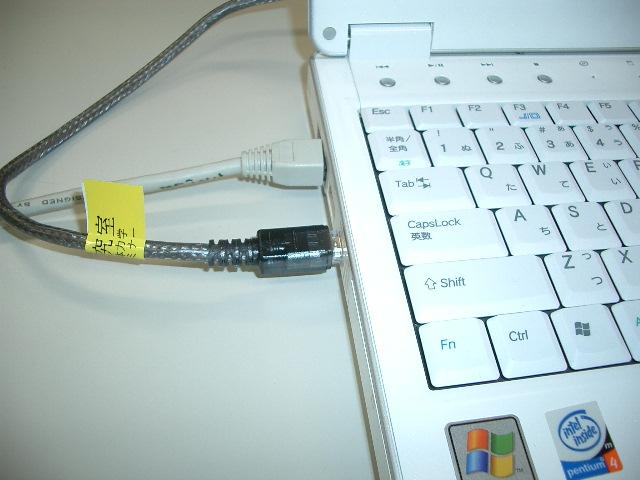

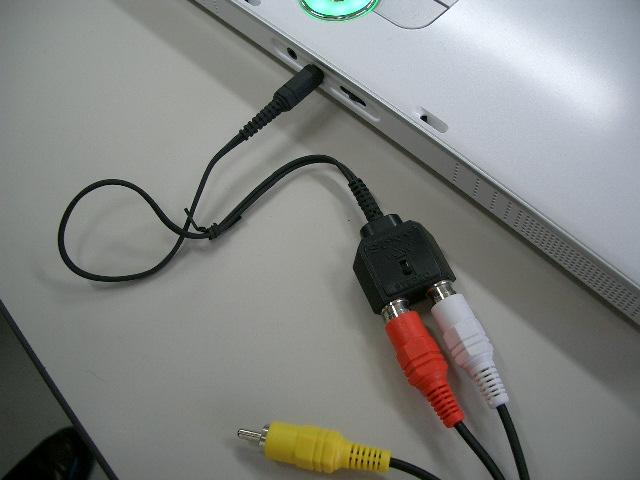

ビデオからの音声ケーブル(赤白ケーブル--ミニジャック変換コネクタ利用)を PC に接続	ビデオからの IEEE1394 ケーブルを PC に接続

3. エンコード機の準備, 撮影開始

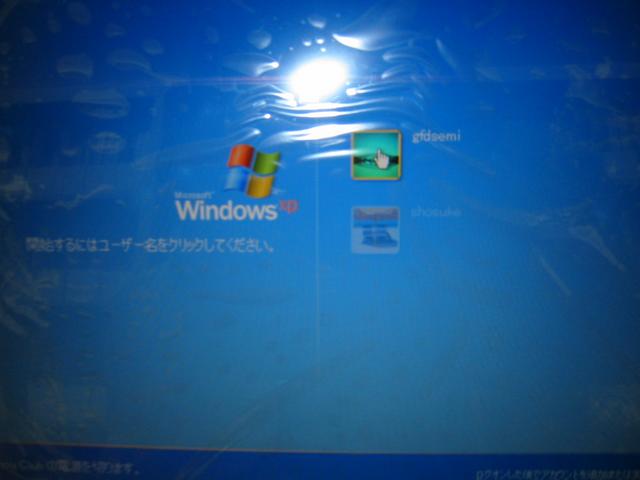

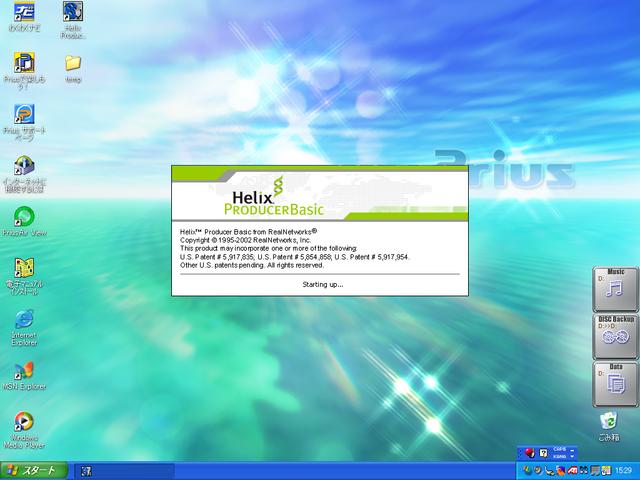

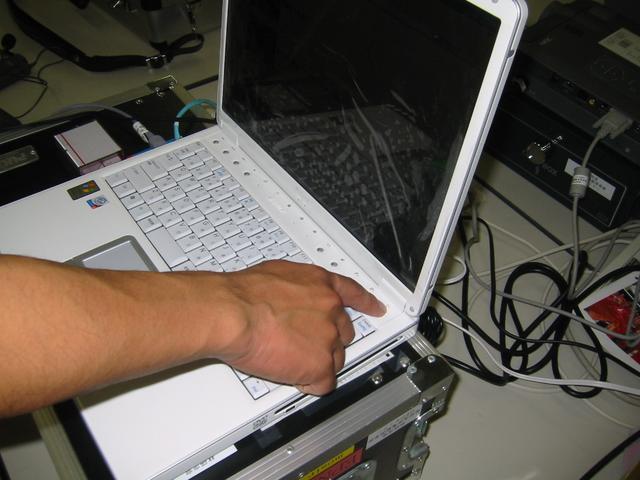

電源を入れる	ログインする. アカウントは"gfdsemi", パスワードは口頭で確認すること.	HelixProducer Plus を起動. HelixProducer を起動する前にデジタルビデオの電源を入れておくこと.

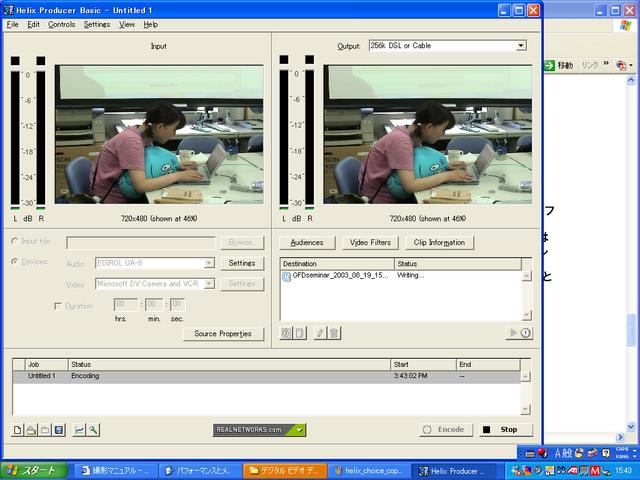

上部メニュー左の [File] - [Open Job] から『nies-2003_10_21』を選択する.	サーバのアイコン(sanma.ep.sci.hokudai.ac.jp)をクリックして サーバのユーザ名, パスワードを入力する.	設定を確認後, 右下の [Encode] を押すと録画が開始される. 左が録画映像, 右がエンコードされた映像である. output の横のチェックボックスを変更することで, 各 Audience 向けの映像をチェックする事ができる. 撮影を終了する場合には [Stop] を選択する.

4. 撮影中の録音レベルの設定

4.1 おおまかな音量の調整

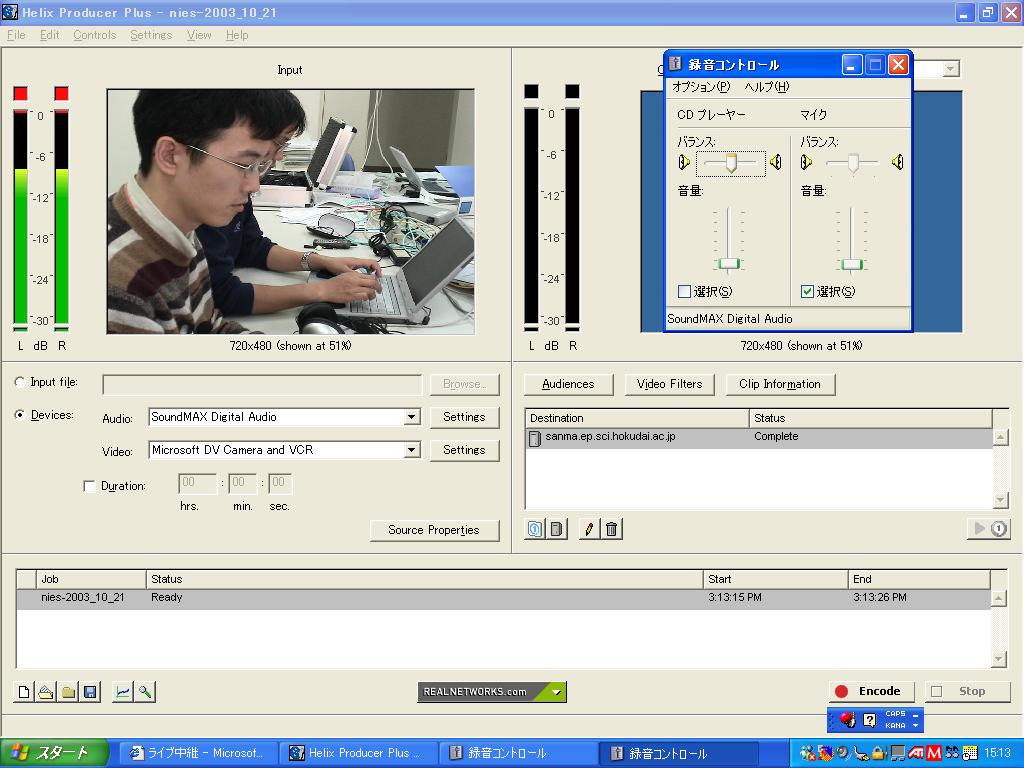

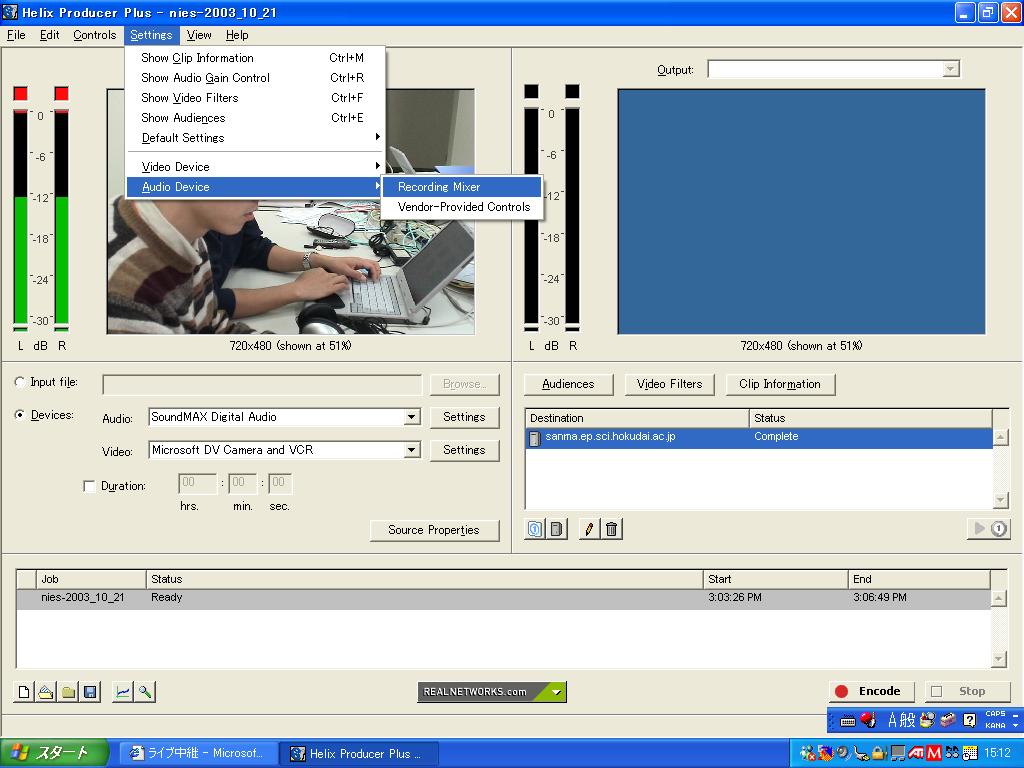

[Setting] --> [Audio Device] --> [Recording Mixer] 選択.	[録音コントロール] --> [マイク]の音量を調整する. 『Audio Level』が赤いメータまで上がると音が割れるのでレベルを上げ過ぎないように注意.

4.2 細かな音量の調整

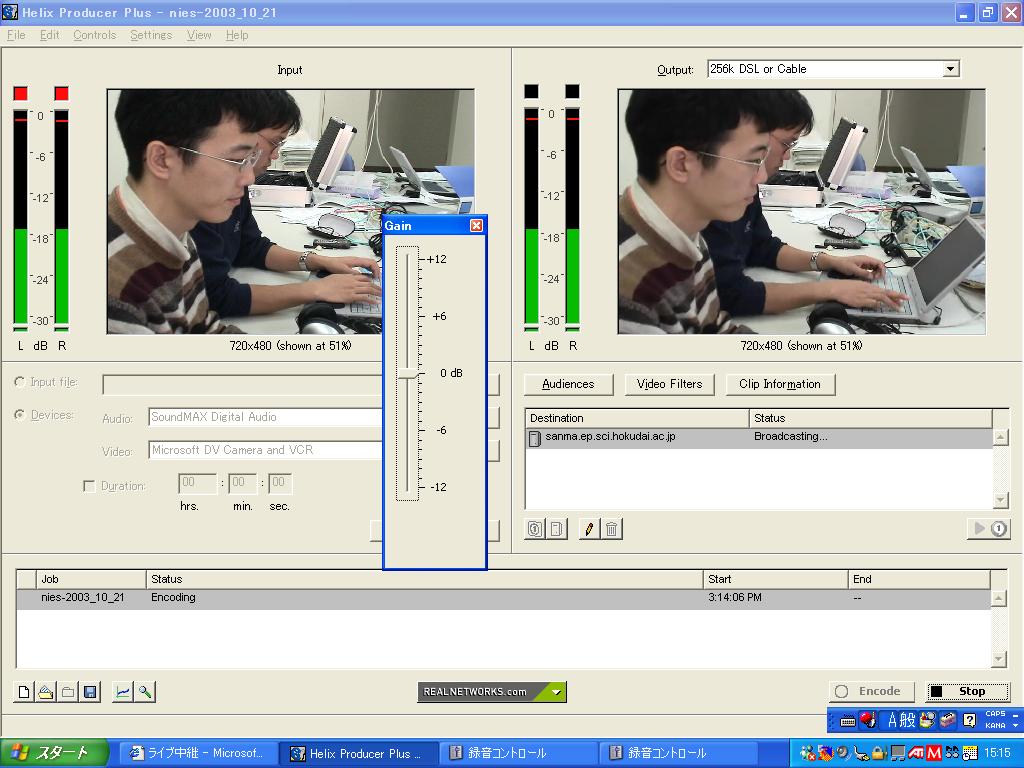

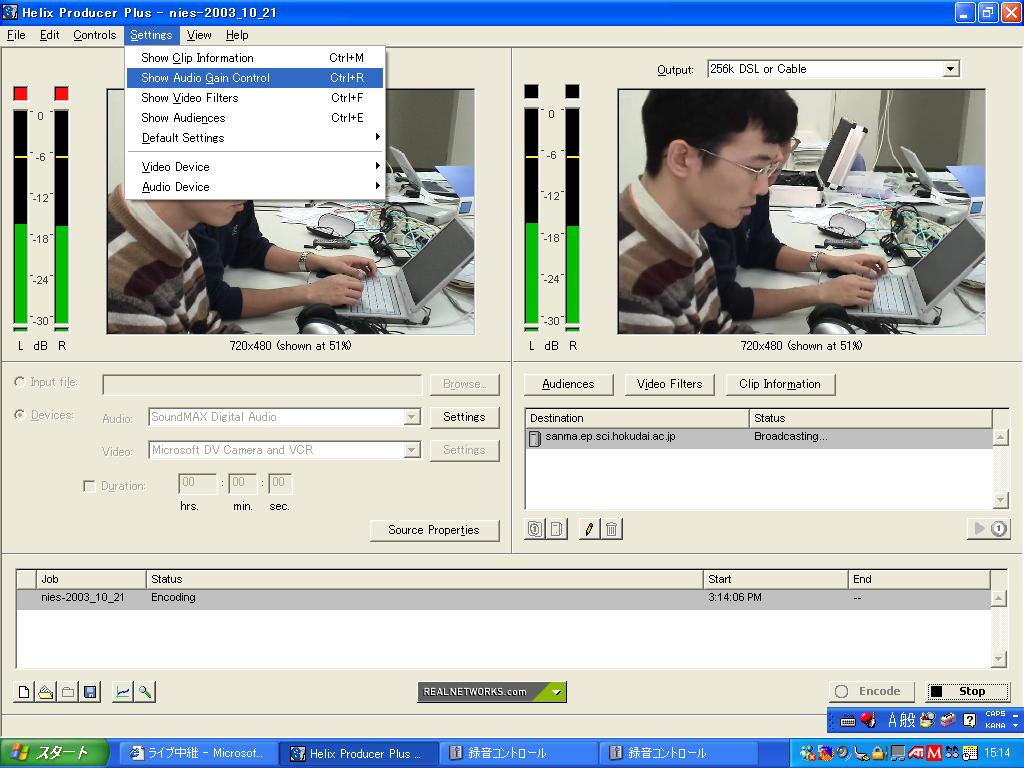

[Setting] --> [Show Audio Gein Control] 選択.	ゲインを調整する. 『Audio Level』が赤いメータまで上がると音が割れるのでレベルを上げ過ぎないように注意.

5. 映像の確認

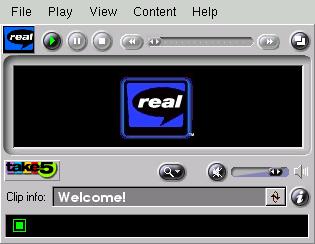

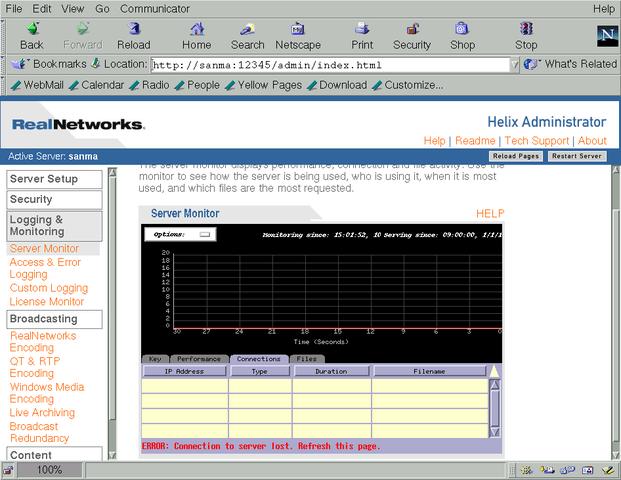

Producer の画面では, サーバの [status] の欄が『broadcasting』になる.	Server が Producer からの映像を受け取っているかを確認するには, ブラウザからサーバにアクセスして, [Logging & Monitoring] -> [Server Monitor] -> [connection]. http://133.87.45.124:12345/admin/index.html	映像を見るためには, 以下の location を realplayer に打ち込む. rtsp://133.87.45.124/encoder/nies.rm

補足: ジョブファイルの作り方

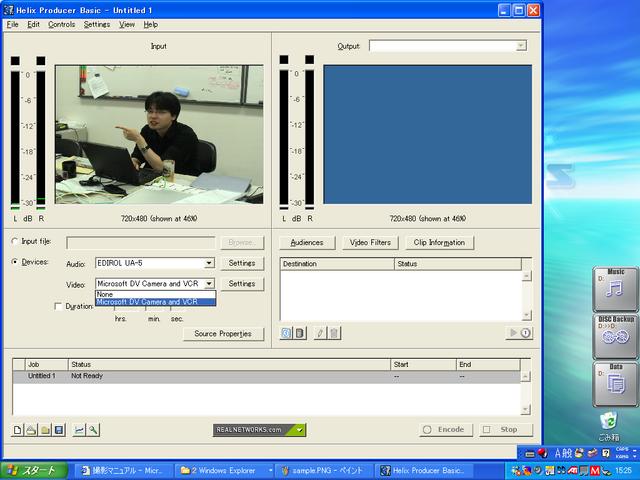

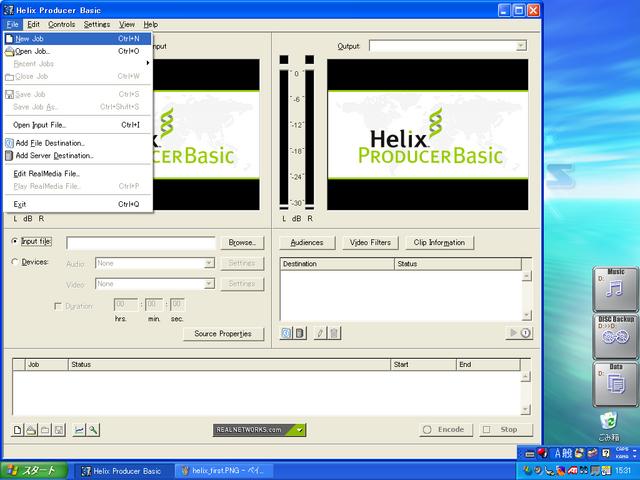

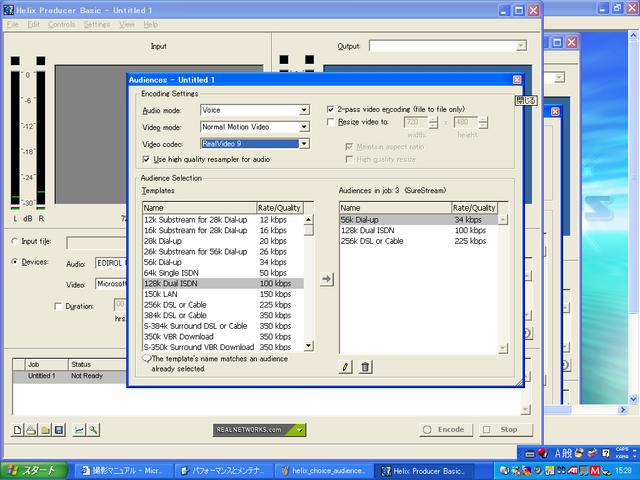

上部メニュー左の [File] - [New Job] を選択.	[Device] ボタンを選択し, 利用するサウンドカードおよびビデオカードを選択する. 音声(Audios) 『SoundMAX Digital Audio』(PC のサウンドカード) 映像(Video) 『Microsoft DV Camera and VCR』(DV カメラ)	Window 真中あたりの [Audience] を押し, サポートする回線速度他諸々の設定を選択する. 以下のとおり変更後, Window を閉じる. [Audio mode] 『Voice』 [Video mode] 『Normal Motion Video』 [Video codec] 『RealVideo 9』 [Resize video to] 『720 x 480』 [Audience Select] 回線速度は『56K Dial-up』, 『128K Dual ISDN』, 『256K DSL or Cable』の３つ

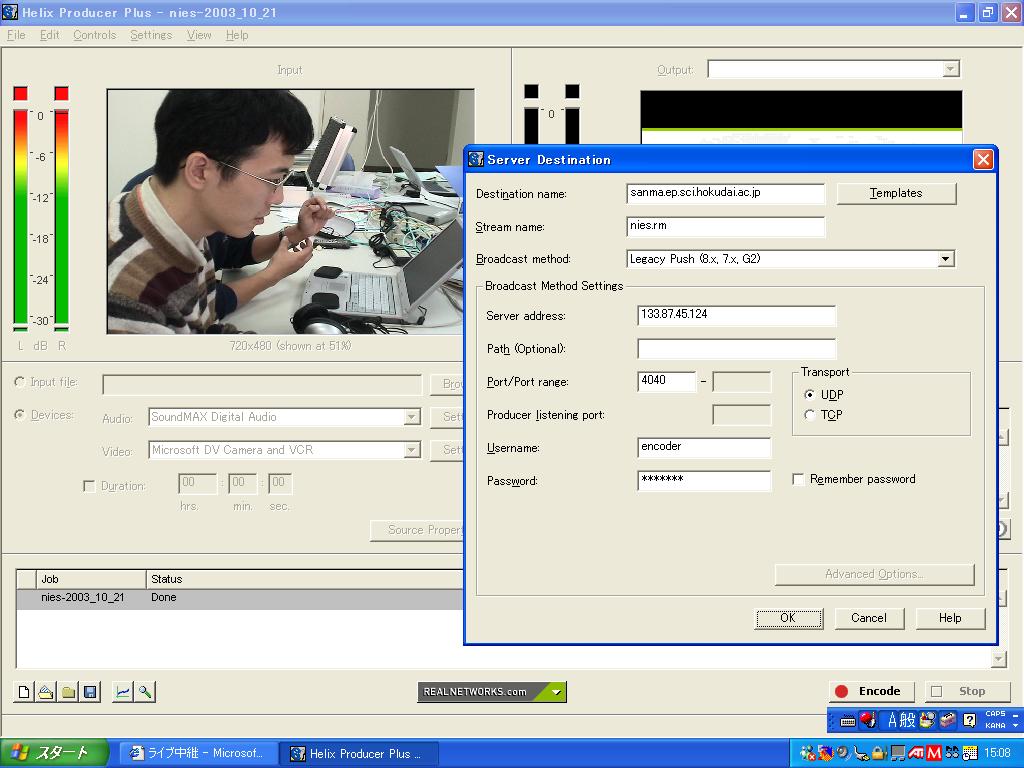

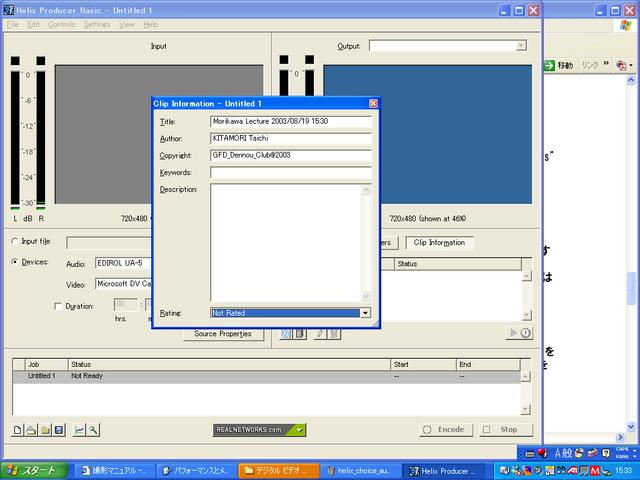

[Clip Information]を選択し, タイトル, 作者, 著作情報を記入する. [title] 『講演会名』 [Author] 空欄もしくは『主催機関』 [Copyright] 『<西暦>@JGN Project/EPNetFan』 [keywords] 空欄 [description] 空欄 [Rating] 『Not Rated』	window やや右下の[サーバの絵]のアイコンを押し, ライブの設定をする. [Destination Name] 『sanma.ep.sci.hokudai.ac.jp』 [Stream Name] 『nies.rm』 [Broadcast methods] 『Legacy Push』 [server address] 『133.87.45.124』 [Path] 空欄 [Username] 口頭で連絡します. [Password] 口頭で連絡します. [Transport] 『UDP』	設定を確認後, 右下の [Encode] を押すと録画が開始される. 左が録画映像, 右がエンコードされた映像である. output の横のチェックボックスを変更することで, 各 Audience 向けの映像をチェックする事ができる.
