コスモスタジオ設営撤収時マニュアル
このページは, 理学部 8 号館 8-02-01, コスモスタジオにおけるネットワークの設営撤収時に関するマニュアルである.
コスモスタジオにおいて, 机を設営・撤収する際, 机にはネットワーク関係の線が張り付いているために
以下のことに注意して移動させましょう.
- 机を撤収させるとき
移動の際には以下の線を抜くだけで OK である.()は抜くべき線が差さっている所である
- OA タップの電源 (床電源)
- ハブの電源 (OA タップ)
- 左右の机の電源 (OA タップ)
- 左右の机のネットワークケーブル (各 2 本ずつ, 計 4 本)
- 机を設営するとき
机の上板の側面に番号が書いてあるので,
配置図と番号を確認して設置する.
移動の際に抜いた線をつなげるだけでOK.
- 機器をすべて取り付ける場合
机に機器をすべて取り付ける場合は以下のように組み立てましょう
- 机を配置図にあるように移動させる.

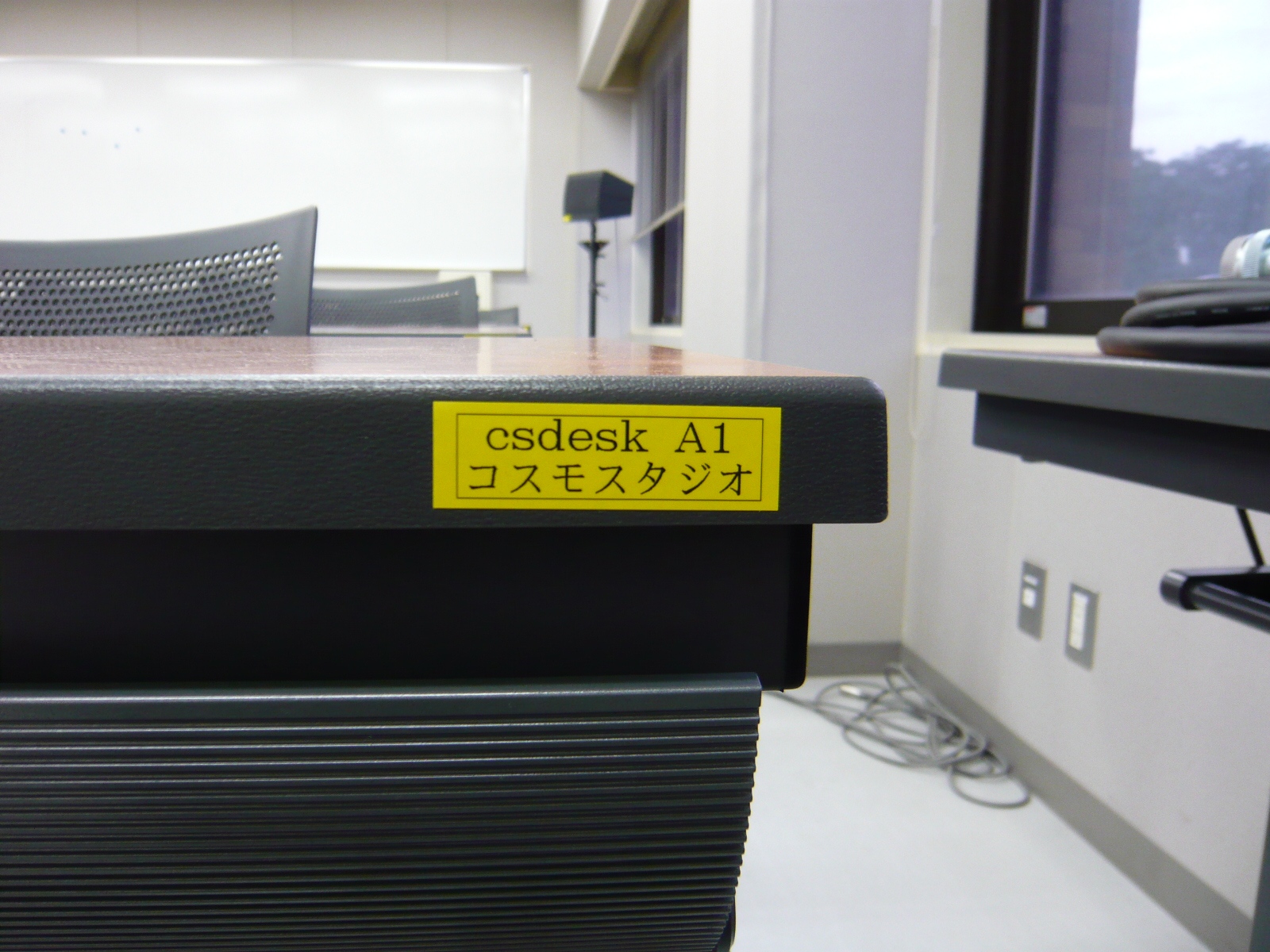

机には上板の側面に番号が書いてあり(例), その番号ごとに設置
する場所が決まっています.
- OA タップを, マジックバンドなどで, 左側の机の棚に取り付ける.
- OA タップの電源を床の電源に差す.
- 左右の机の電源を, OA タップに差す.

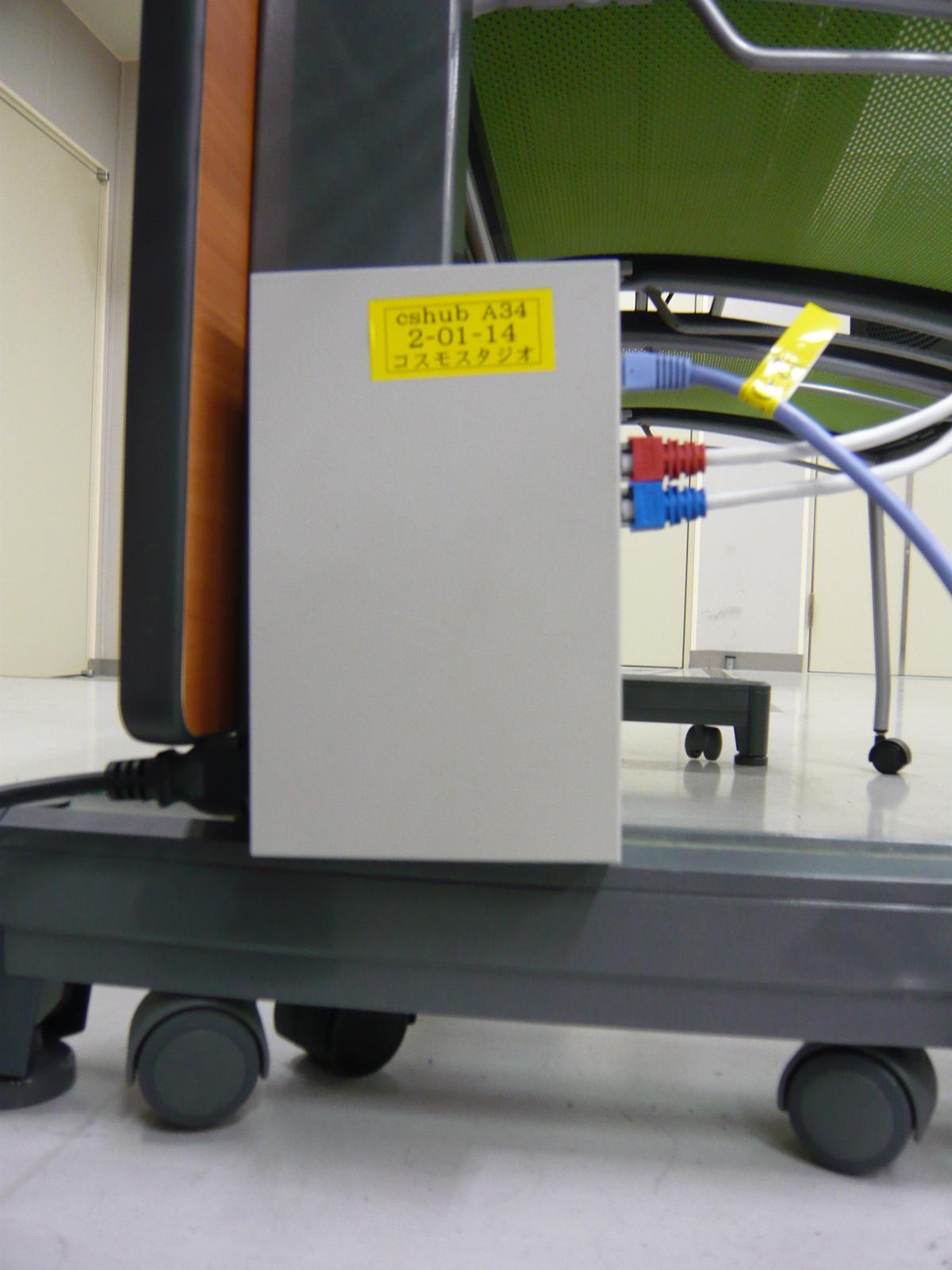

- ハブを右側の机, 左側のキャスターの上あたりに取り付ける.(例) (注意1)
ハブにはマグネットが付いていて, 机の金属部分にくっ付きます.
- ハブの電源を OA タップに差す.
- 左右の机のネットワーク線(机につき 2 本, 計 4 本)をハブに差す.
- ケーブル 1 本をハブに差す.(両口ともハブに差す) (注意2)
これは, 使用時に床のネットワーク差し口, もしくは, 前方の机のハブに差すためのケーブルである.
(注意1)

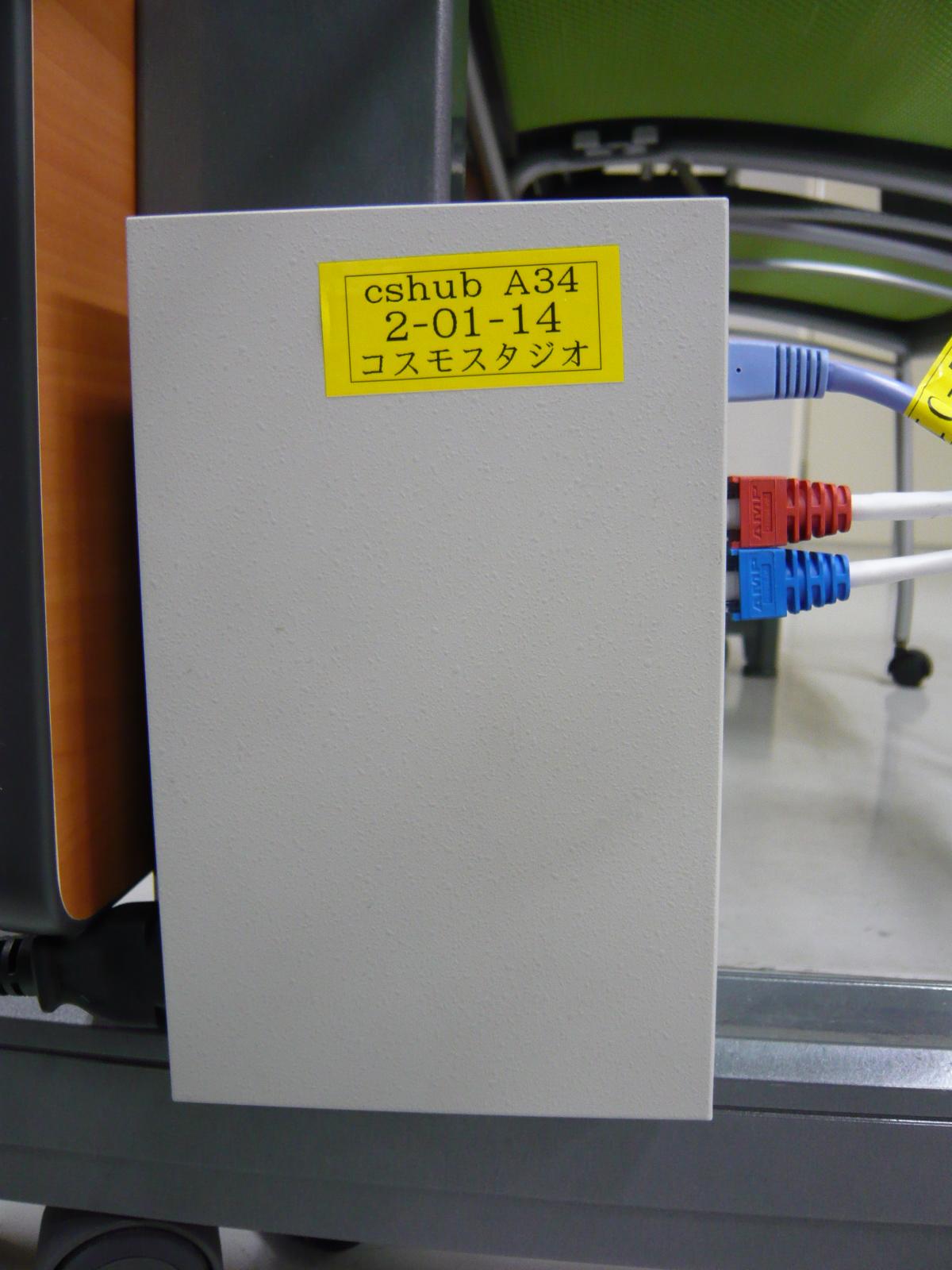

ハブにも番号がふってあり, その番号に対応する机に取り付けること
(例). 例にある"D34"とは,
D 列の 3, 4 番目の机用のハブという意味である.
"2-01-15"とは, その番号のネットワーク差し口を
経由してつなぐという意味である.
(注意2)
ケーブルにはつなぐ先のハブ, もしくは, ネットワーク差し口の番号が振ってあるので, それに対応す
るハブに差しましょう.
最終的にハブと OA タップに以下のものが取り付けられていれば OK である.
- ハブに差さっているもの
- 右側テーブルのネットワークケーブル(2 本)
- 左側テーブルのネットワークケーブル(2 本)
- 床のネットワーク穴,もしくは,前方のハブに差すケーブル
- OA タップに差さっているもの
最終更新日 : 2008/09/12 (近藤奨), 新規作成日 : 2008/09/10 (近藤奨)
