遠隔授業システム運用
機器配線/接続方法

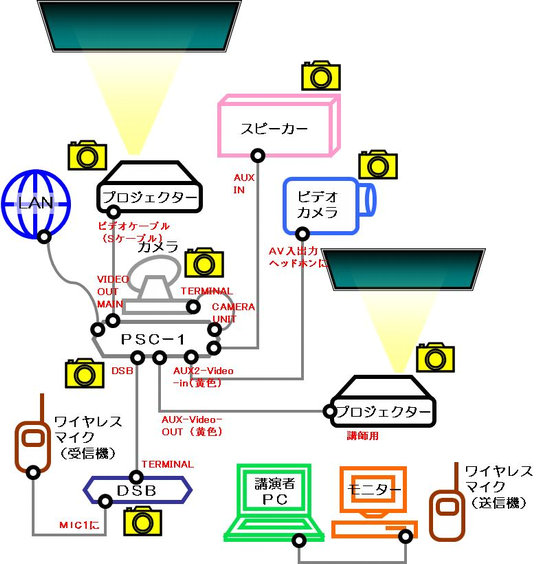

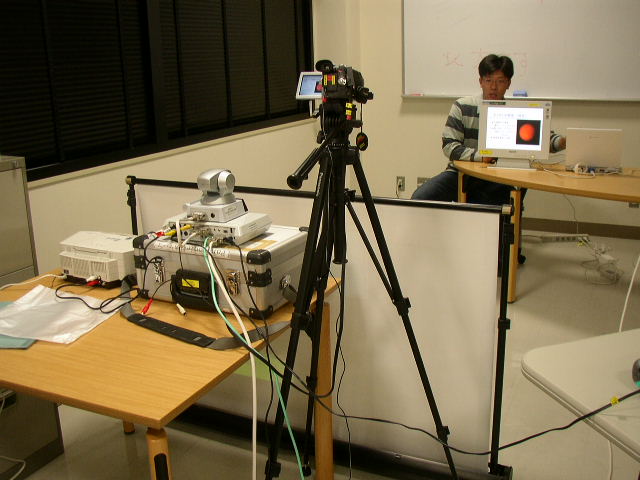

■　機器配線図

下の写真の中のカメラボタンをクリックして下さい。各機材の詳細がみられます。

■　接続方法 マニュアル

・ 講師のワイヤレスマイクからの音だけを送信
・ ワイヤレス受信機からの出力を DSB (データソリューションボックス) に入力
・ 内蔵マイクは off に設定

・ BOSE スピーカを PSC-1 の出力端子に接続
・ PSC-1 に内蔵のエコーキャンセラーを使用する

・ 内蔵カメラ(リモコン操作可)と, Mosir DV カメラ 2 系統から入力
・ Mosir DV カメラの映像信号(黄色)は PSC-1 裏面の端子から入力

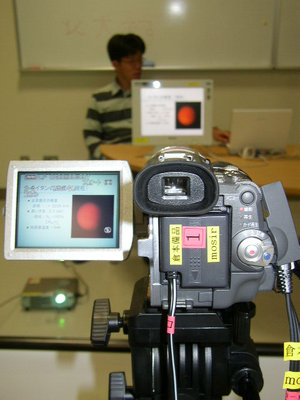

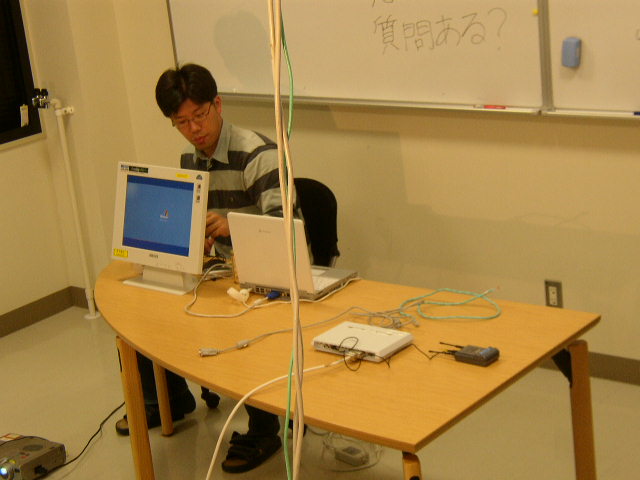

・ 授業資料は鴨方(第一回遠隔授業)の時と同様、講師卓の液晶ディスプレイに投影しそえをカメラで撮影する

＋ 内臓カメラ ： 液晶ディスプレイ(講師用モニター)専用
＋ Mosir DV カメラ ： 講師 ＋ 液晶ディスプレイ 　　

・ 講師正面スクリーンと、スタッフ用に 2 系統出力
・ PSC-1 裏面の黄色端子と S 端子を使用

＋ 講師用プロジェクター(黄色ケーブルで PSC-1 と接続)は講師用に大垣東高校の教室を投影する
＋ 会場用プロジェクター( S 端子用ケーブルで PSC-1 と接続)はスタッフ用に大垣東高校の教室を投影する 　　

・ 付属カメラ：液晶ディスプレイ(講師用モニター)の授業資料
・ NV-GS100K：講師と授業資料

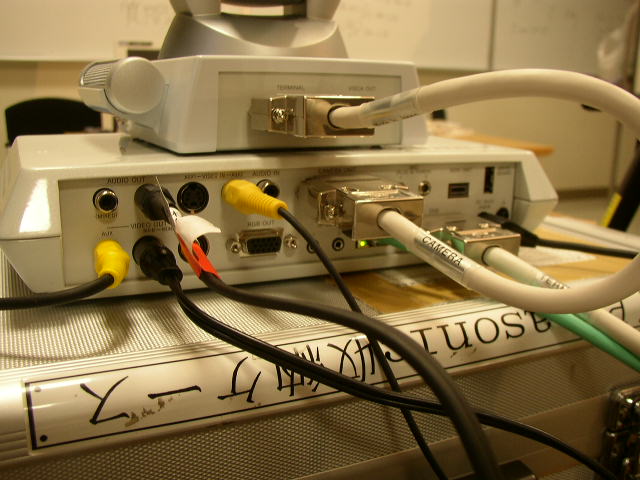

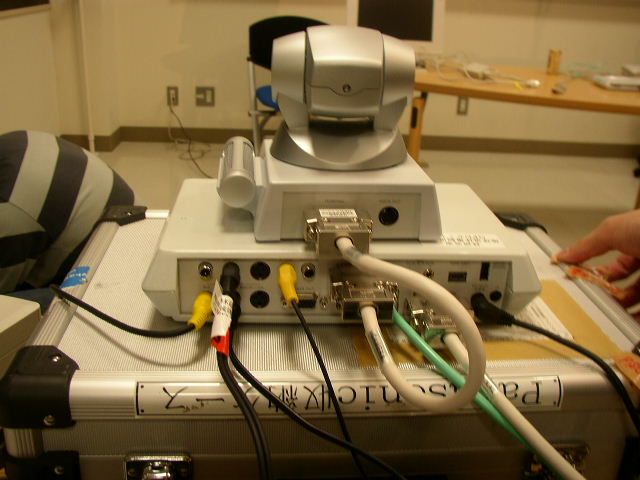

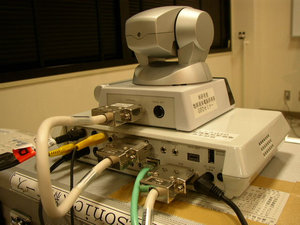

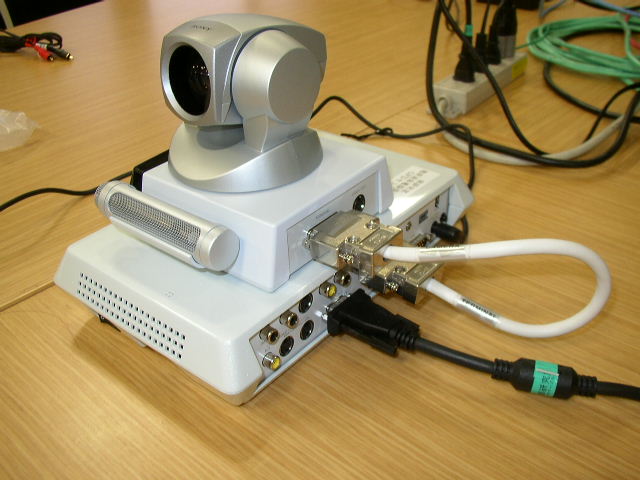

■　PSC-1

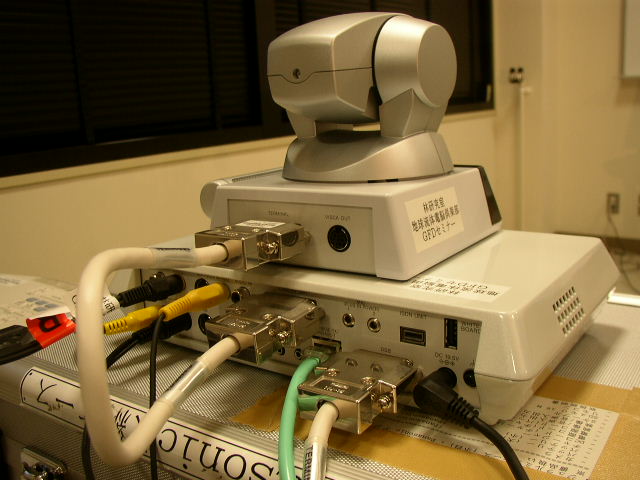

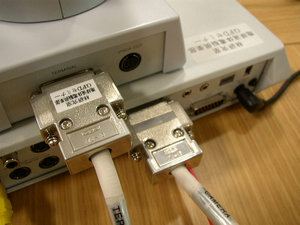

	(下/中央)：PSC-1 カメラと PSC-1 を接続するケーブル (赤線)：LAN ケーブル (上)：DSB と接続するケーブル

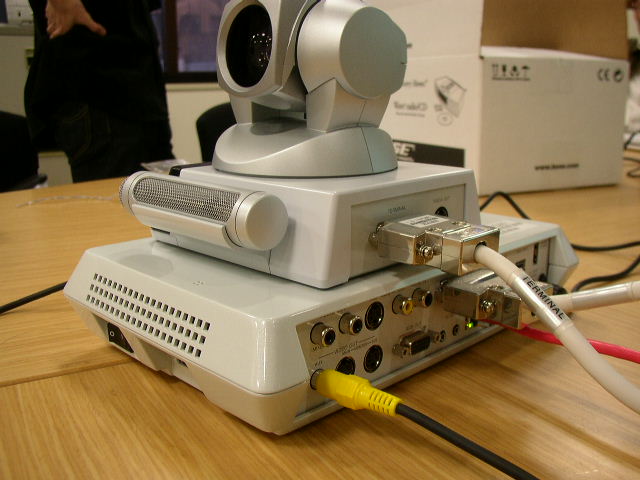

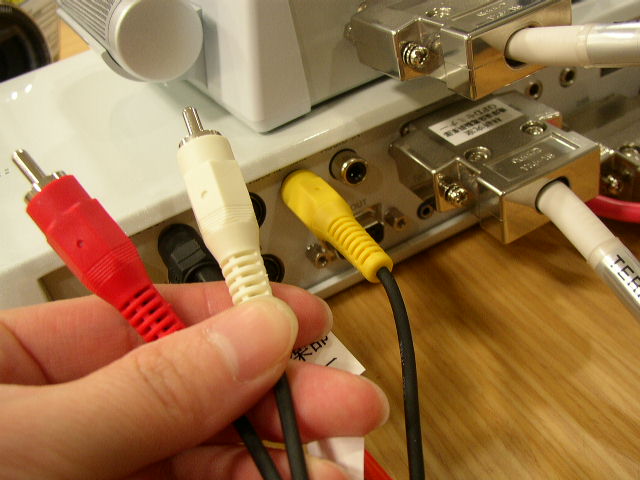

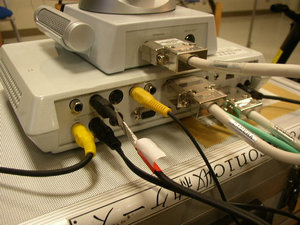

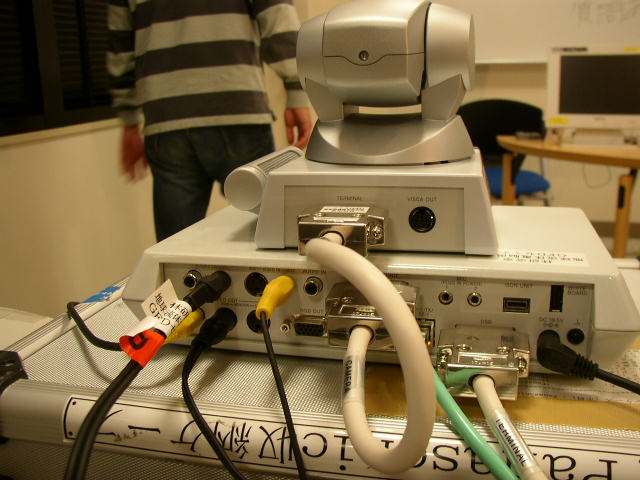

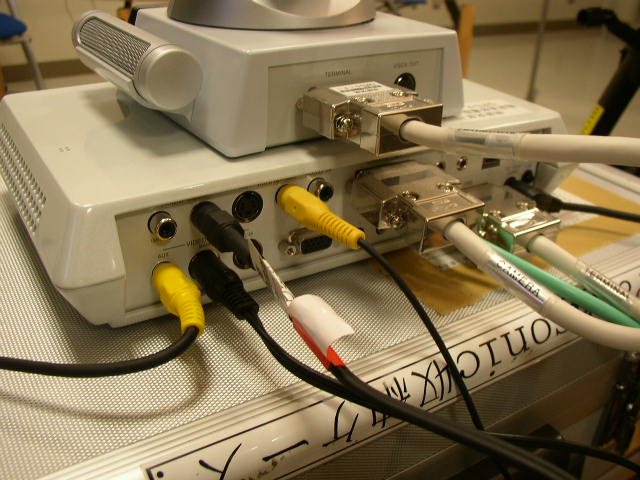

(下段右)：電源 (下段2番目)：DSB 接続ケーブル (下段3番目)：LAN ケーブル(緑線)	(下段左)：講師用プロジェクター(黄色) (下段左2番目)：会場用プロジェクターに出力	(上段左)：スピーカーに音声を出力する([MIXED]ではない方) (上段2番目)：ビデオカメラからの映像入力(黄線)

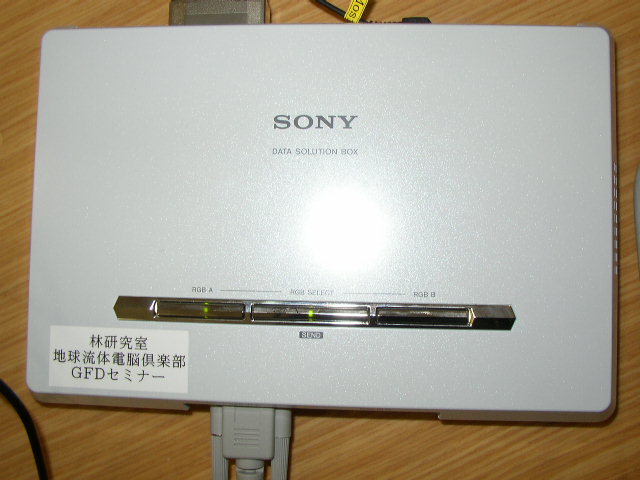

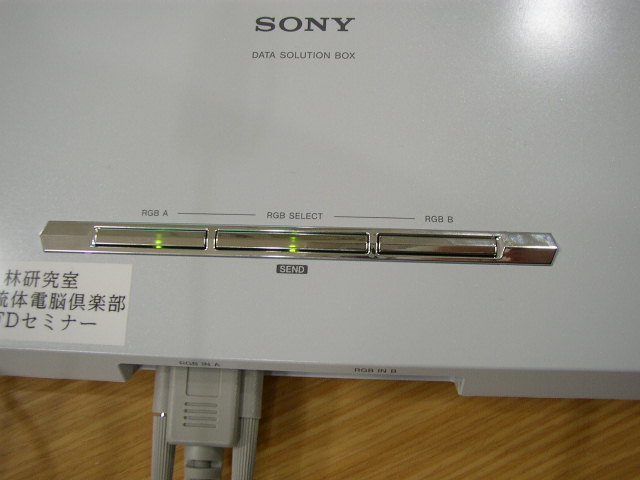

■　DSB (データソリューションボックス)

		ワイヤレスマイク受信機を接続する

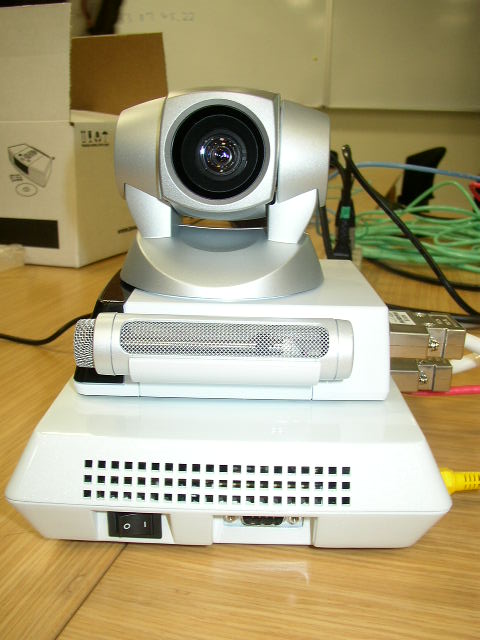

■　PSC-1 カメラ

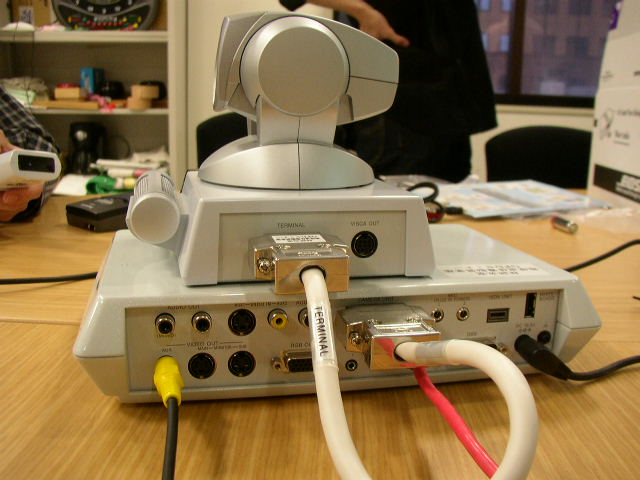

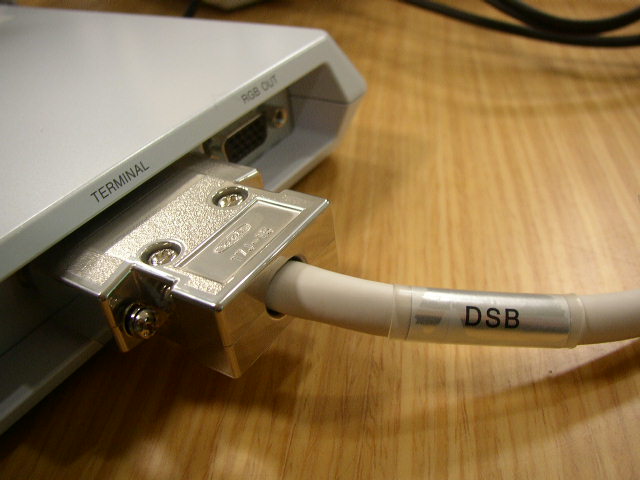

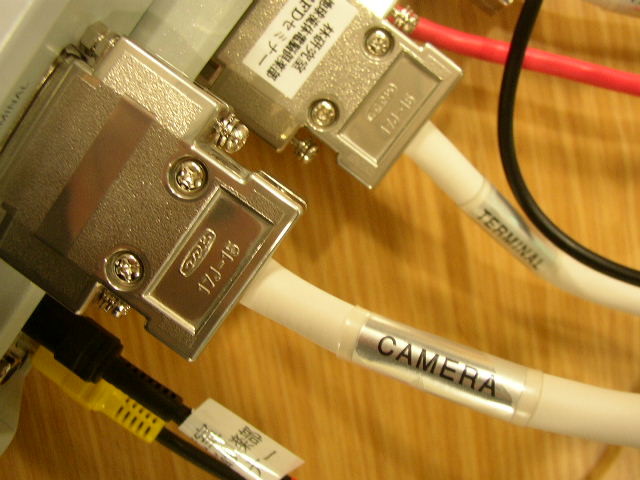

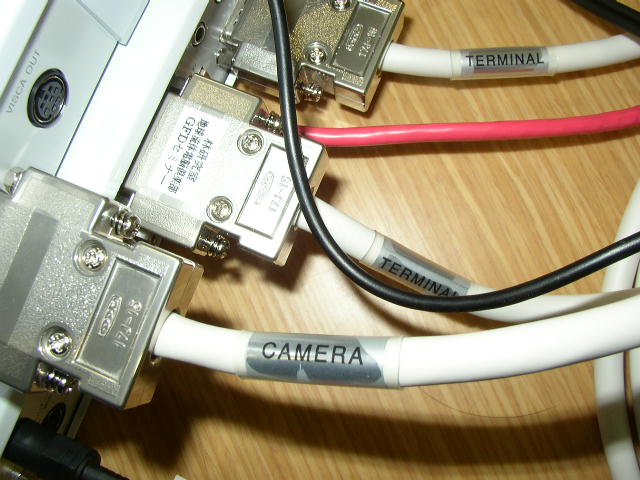

PSC-1 の内蔵マイクは OFF にする	カメラには"CAMERA"ケーブルを。PSC-1 本体には"TERMINAL"ケーブルを挿す

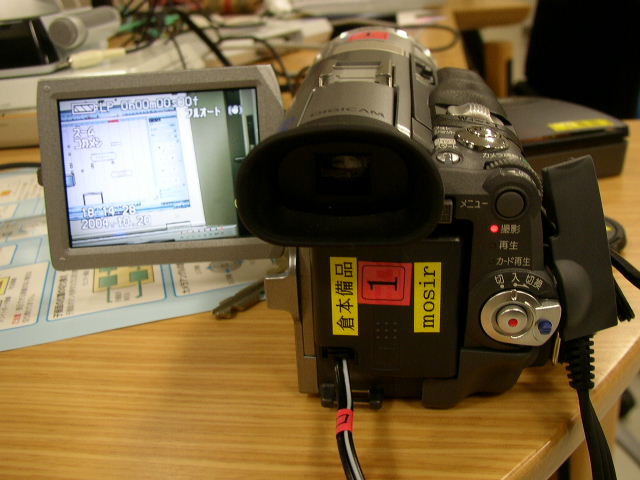

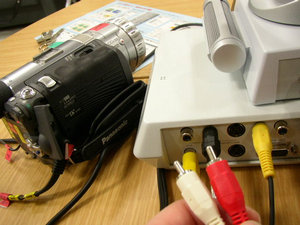

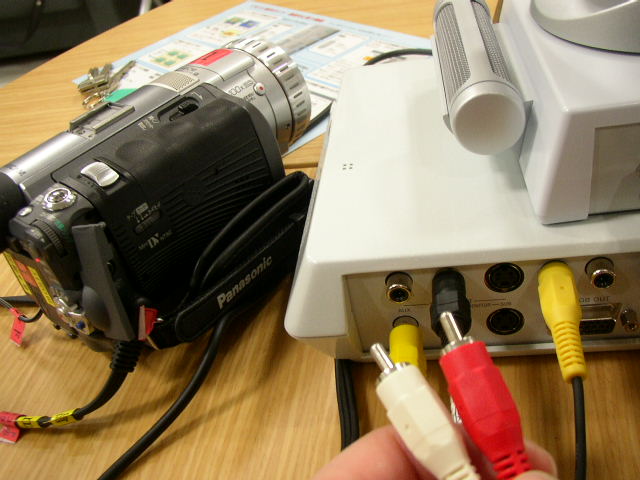

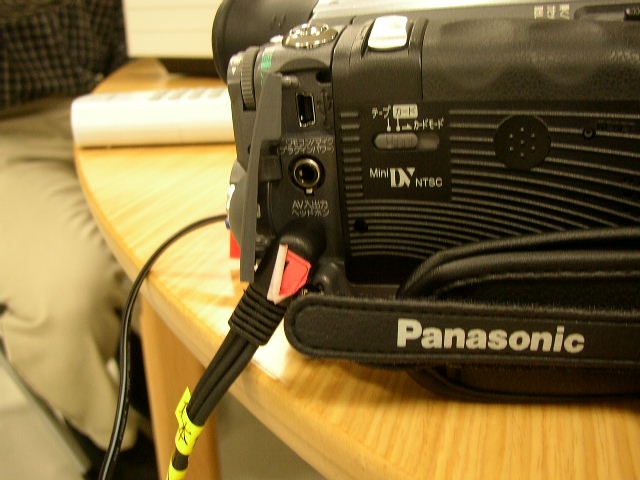

■　DV カメラ (Panasonic NV-GS100K)

下側の[AV 入出力]に挿す

■　プロジェクター / スクリーン

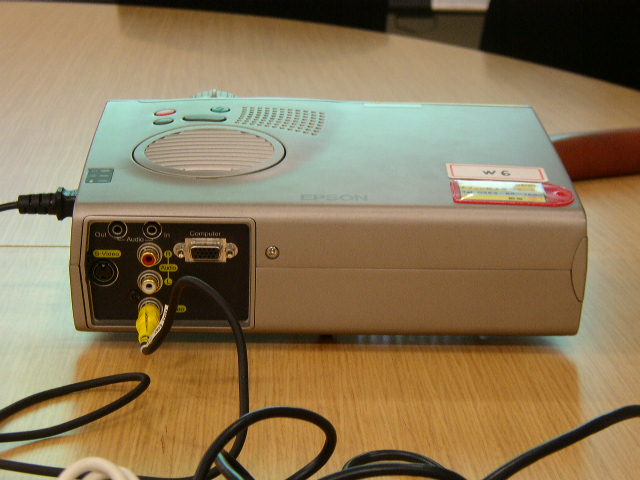

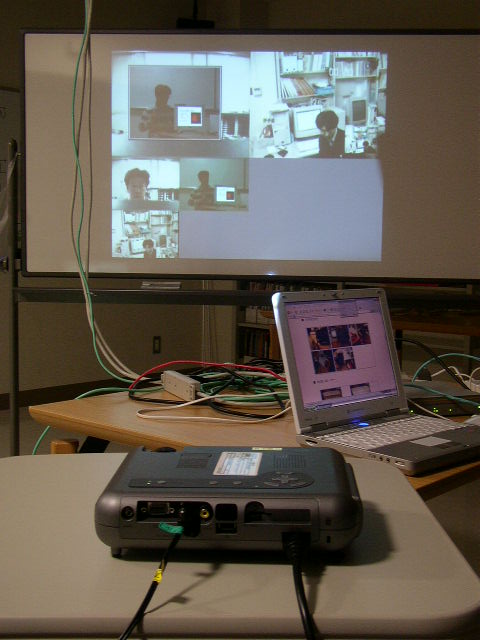

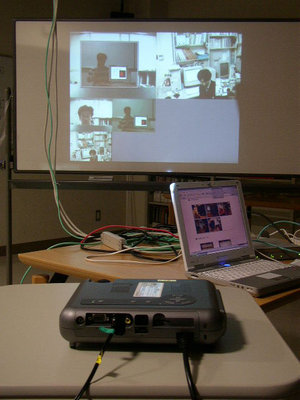

会場用プロジェクター PSC-1 から映像を出力する 講師と同じ映像を同時にスタッフも確認できる	講師用プロジェクター 下部の VIDEO に PSD-1 から出力した黄色の映像ケーブルを挿す	講師用スクリーンに向けて設置する 大垣東高校の教室の様子が投影される

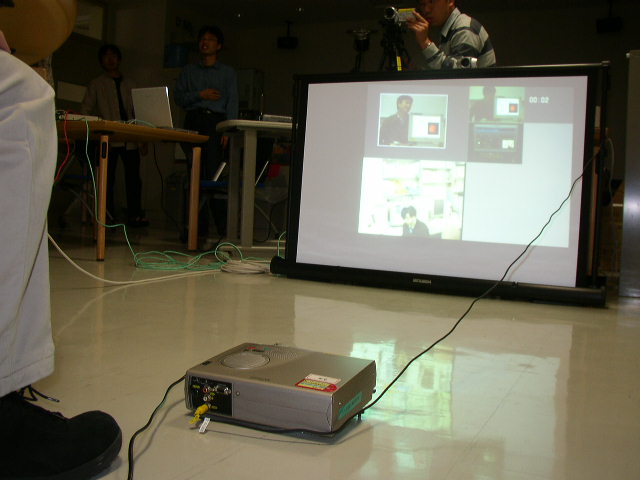

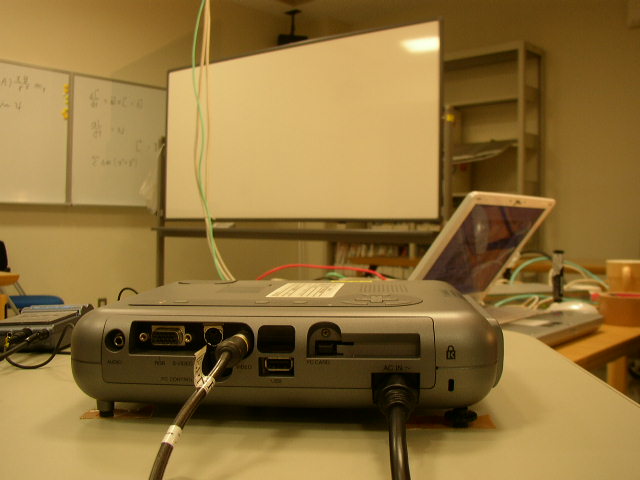

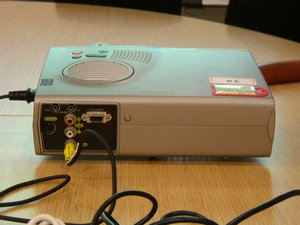

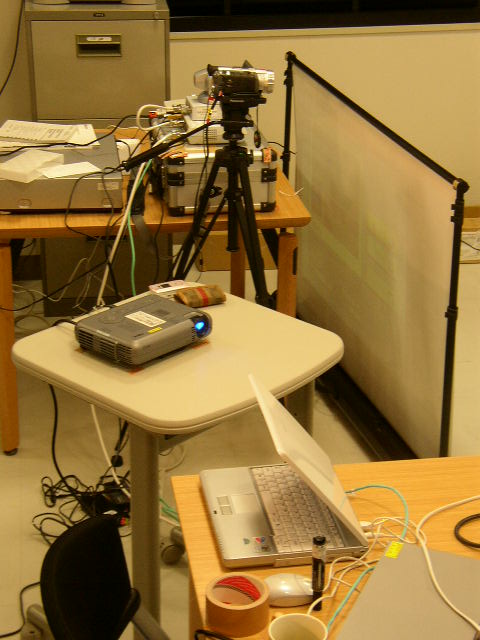

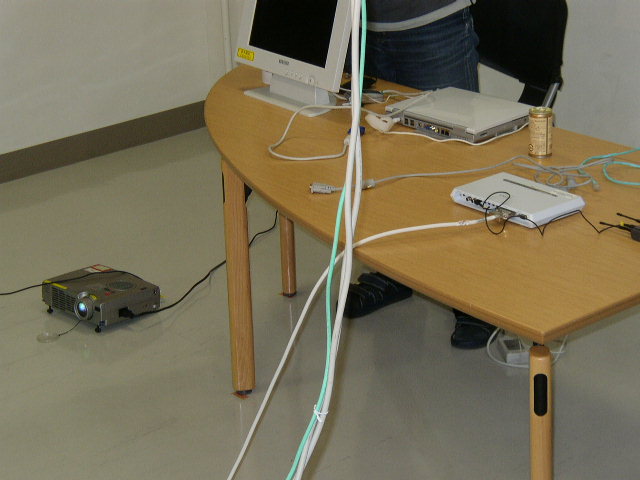

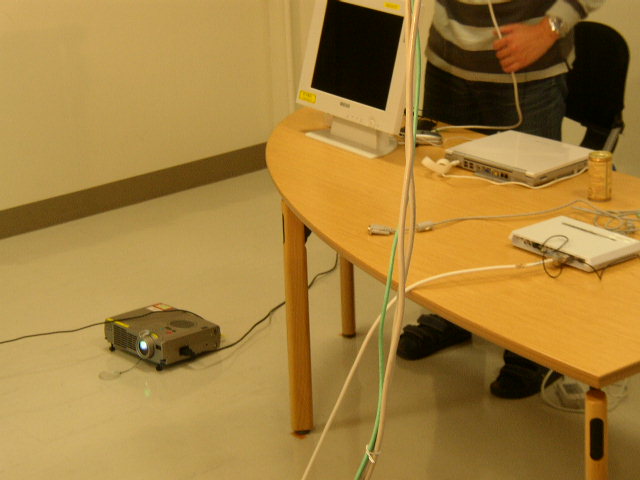

会場用プロジェクター設置の様子 画面中央の台に載せている	講師用プロジェクター設置の様子 講師用スクリーンと同じく大垣東高校の教室の映像が投影される	会場用プロジェクター(背面から) S 端子に接続する

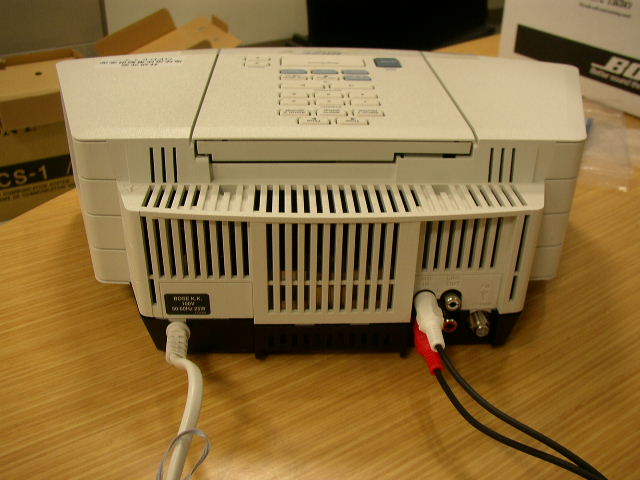

■　BOSE スピーカー

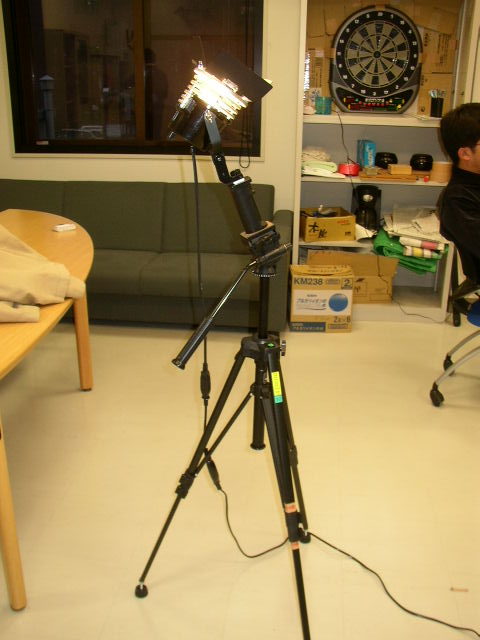

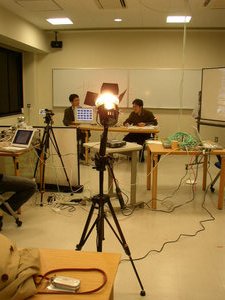

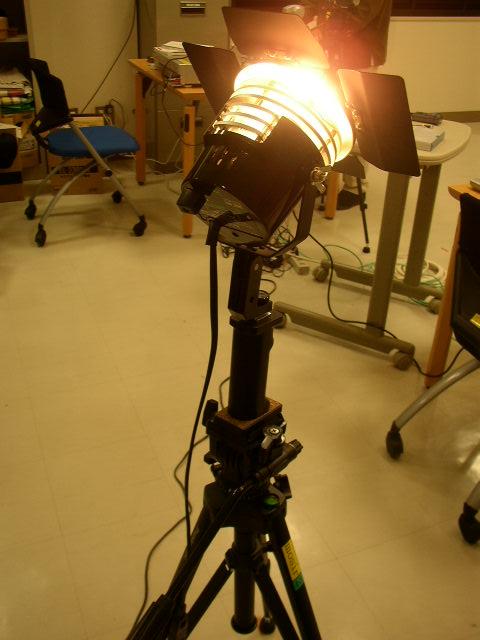

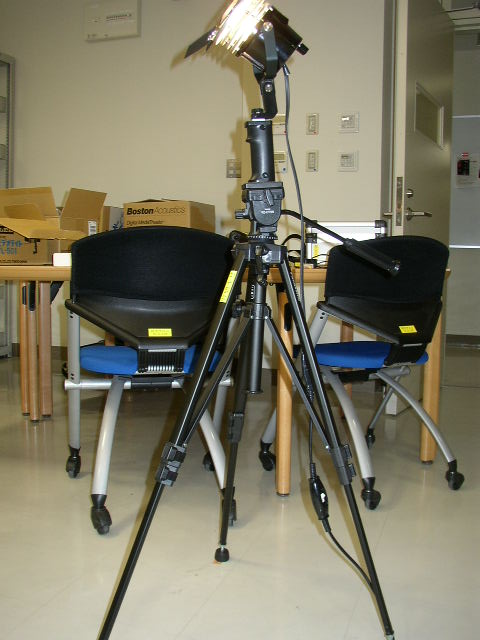

■　照明

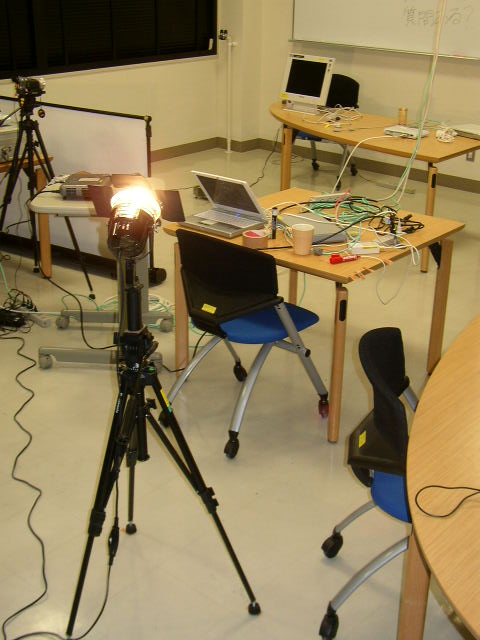

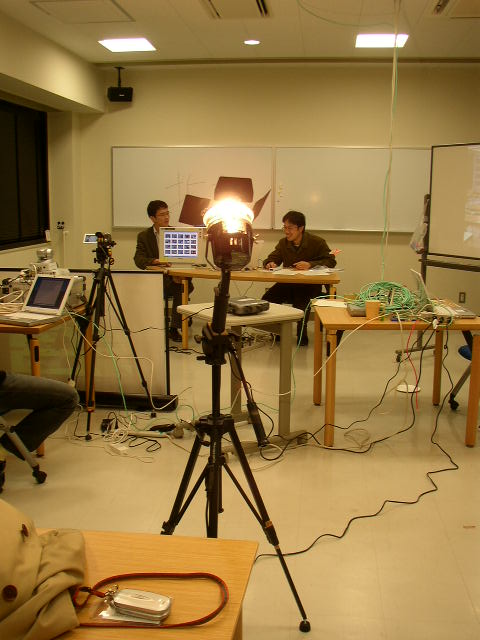

ななめ上向きにセット	ビデオカメラ用の三脚を使用	照明が白板に映らないように、４枚の羽のうち、下側の羽を水平までしか開かないこと	講師の後ろの白板にライトが映らない場所に設置
