機器接続図
準備品
- テレビ会議システム (PSC-1,DSB,付属カメラ,etc.)
- ビデオカメラ (Panasonic)
- ビデオデッキ
- プロジェクター x2
- スピーカー (BOSE)
- ワイヤレスマイク (SONY)
- スクリーン
- モニタ
- ケーブル
- AV ケーブル (1本)
- S ケーブル (2本)
- オーディオケーブル (2本)
- その他 (機器の付属品)
- 照明

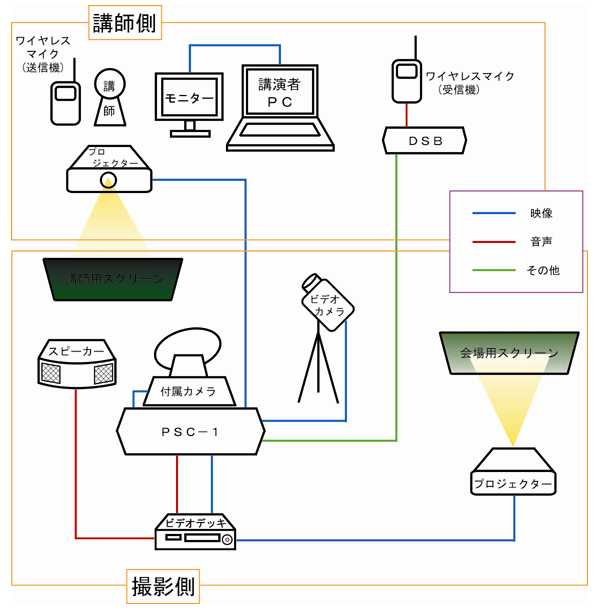

機器の接続図
接続ポート
映像ケーブル
- ビデオカメラ(講師用) − PSC-1
- AV 入出力 / ヘッドホン − AUX2-Video-in
- (黄, カメラ付属 映像・音声ケーブル)
- ビデオカメラ(ディスプレイ用) − PSC-1
- S2(S1) − AUX1-Video-in
- (Sケーブル, Mosir備品)
- 講師用プロジェクター − PSC-1
- AV 端子入力 − AUX-Video-OUT
- (黄, Mosir備品)
- 会場用プロジェクター − ビデオデッキ − PSC-1
- S 端子入力 − S 出力1,S 入力 − VIDEO OUT
MONITER MAIN
- (Sケーブル, Mosir備品・PSC-1 付属)
音声ケーブル
- ワイヤレスマイク − DSB − PSC-1
- output − MIC1,TERMINAL − DSB
- スピーカー − PSC-1
- AUX IN − AUDIO OUT
- ビデオデッキ − PSC-1
- 入力 − AUDIO OUT (MIXED)
設置後・ケーブル接続の写真 (接続試験時)
2005/08/27 大石尊久
