Realproducer での動画圧縮手順

Realproducer を用いた動画像圧縮手順を以下の 2つの方法について解説します。

1. 映像、音声の両方ともデジタルビデオカメラから入力する場合。
2. 音声をミキサーから入力する場合。

1, の特徴はミキサーを使わないため配線が簡単になる一方で音量調節が難しく またノイズが入りやすいため音質は良くありません。 2, は入力する音量を適切に 調節できさらにデジタル化してエンコーダーに入力するため高音質が得られます。

[目次]

1. 使用する機材


2. 各機材の準備
   • デジタルビデオカメラ
   • エンコーダ
   • ミキサー


3. エンコーダへの接続
   • 映像の入力
   • 音声の入力 (ビデオカメラから)
   • 音声の入力 (ミキサーから)


4. realproducer の起動
5. 撮影中の録音レベルの調整
6. 撮影の停止

1, 使用する機材

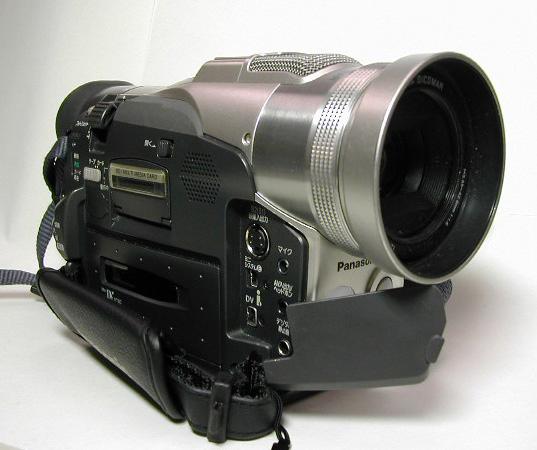

デジタルビデオカメラ	エンコーダ	ミキサー	マイク他
アルミケース(小) Panasonic ソフトケース SONY	Chikap (Windows)	ミキサーラック	アルミケース(大) 必要なケーブル類も入っています。

2, 各機材の準備

• デジタルカメラ

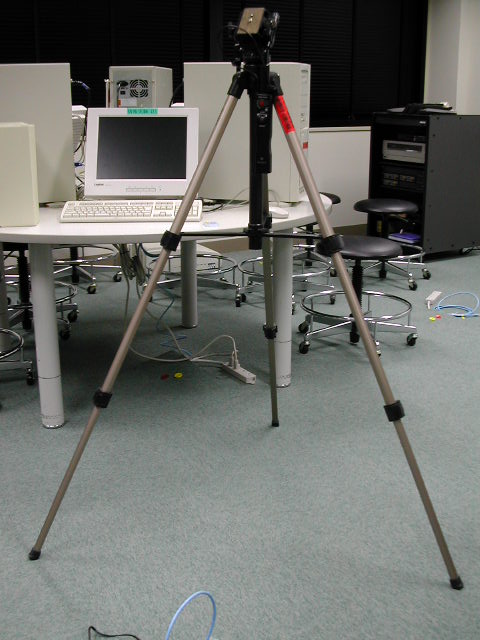

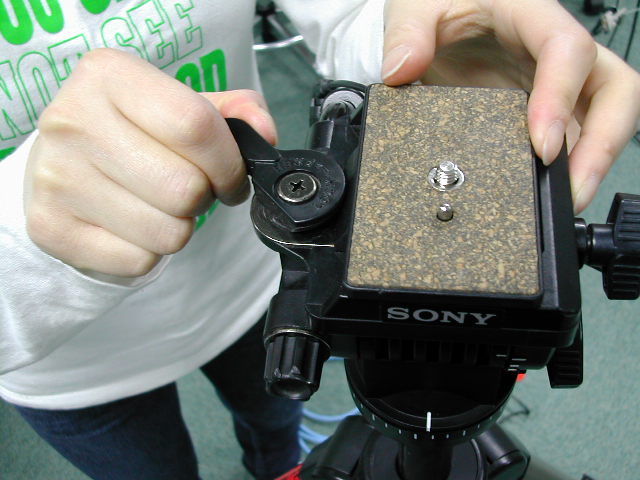

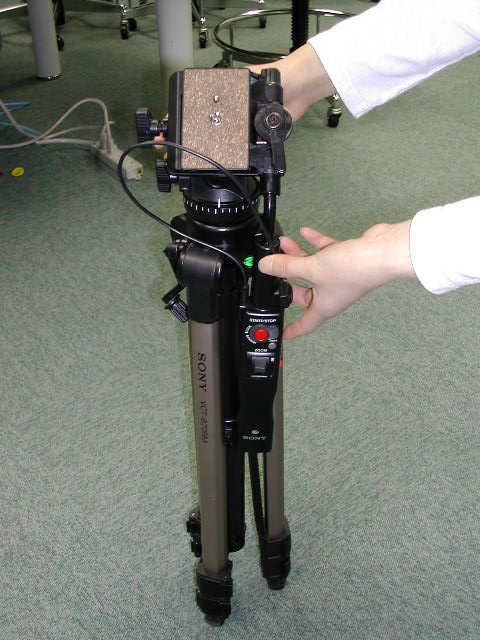

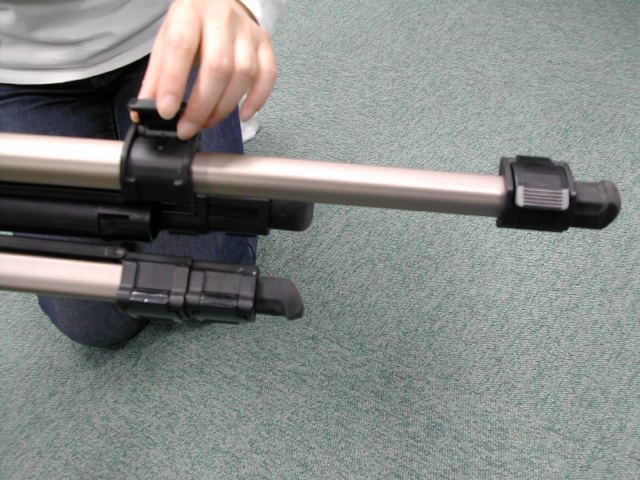

  (1)SONYの三脚について説明します。Panasonicも同様です。	(2)止め具を外して足をのばす。	(3)好みの高さに調節。	(4)マウントを外します。

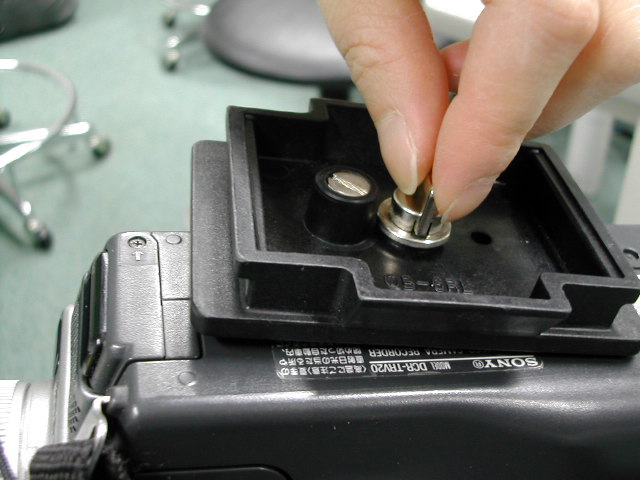

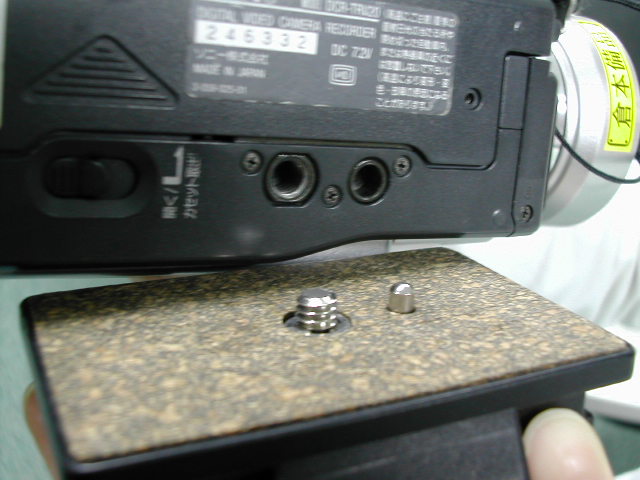

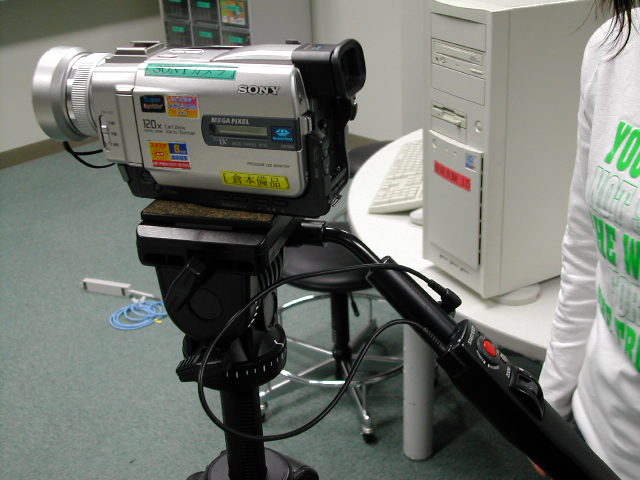

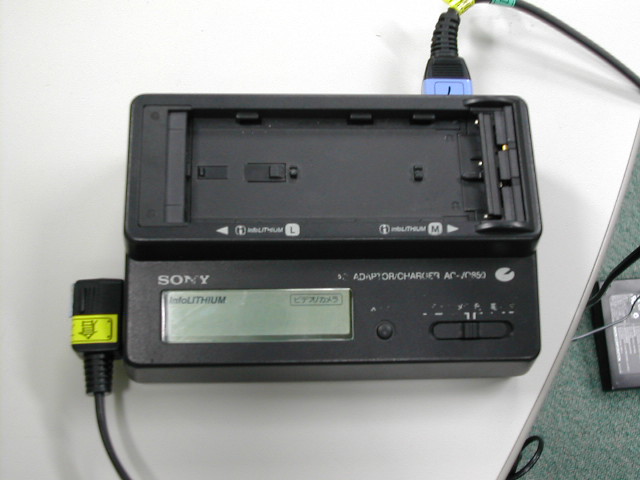

  (5)カメラ裏面の穴と一致するように合わせます。	(6)マウントの裏側からネジ止め	(7)カメラのセット完了。	(8)ACアダプタ。右上がコンセント側、 右下がカメラへつながる。

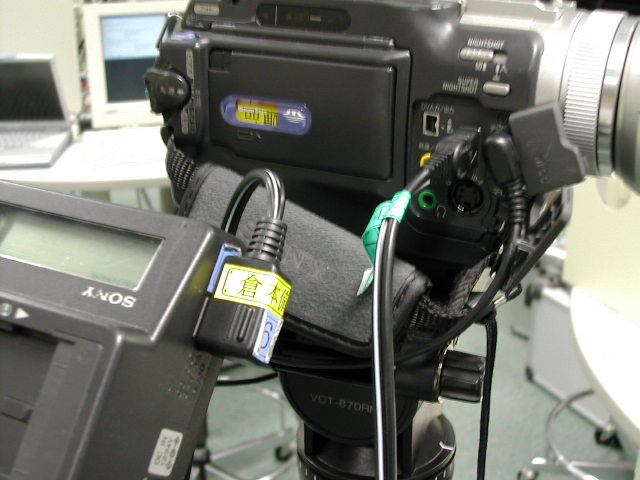

  (9)カメラとの接続。



• エンコーダ

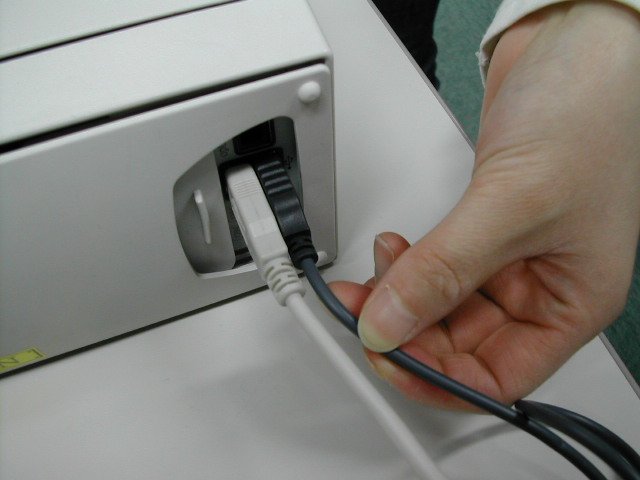

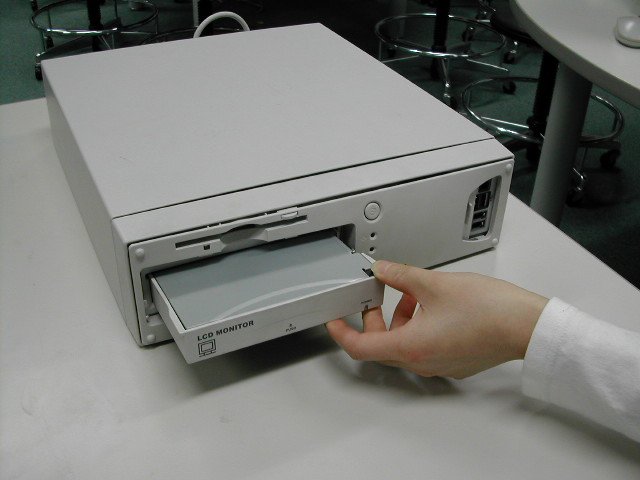

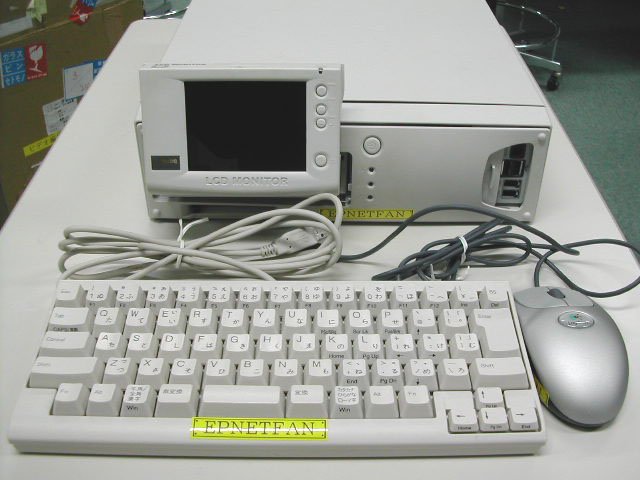

  (1)液晶モニターを引き出す	(2)キーボード、マウスのUSBケーブルを前面右の 端子につなぐ。	(3)電源は裏面へ。



• ミキサー

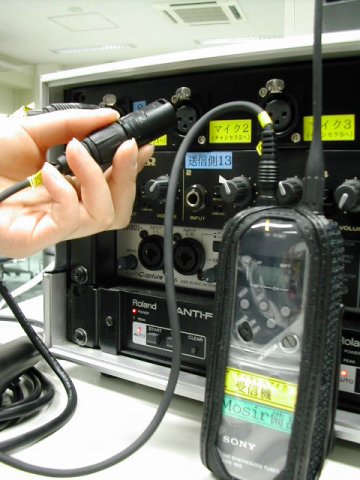

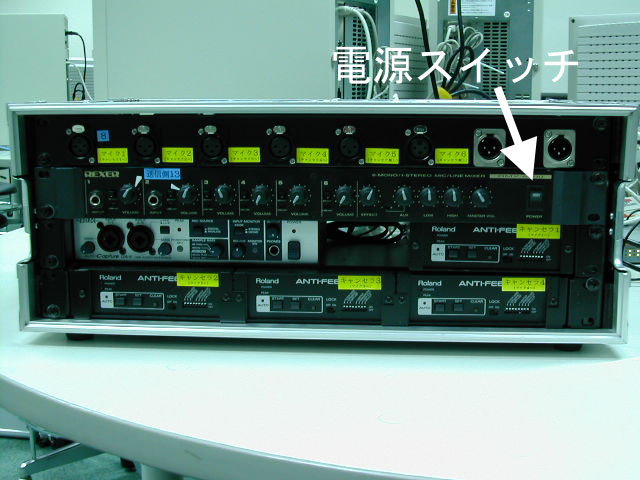

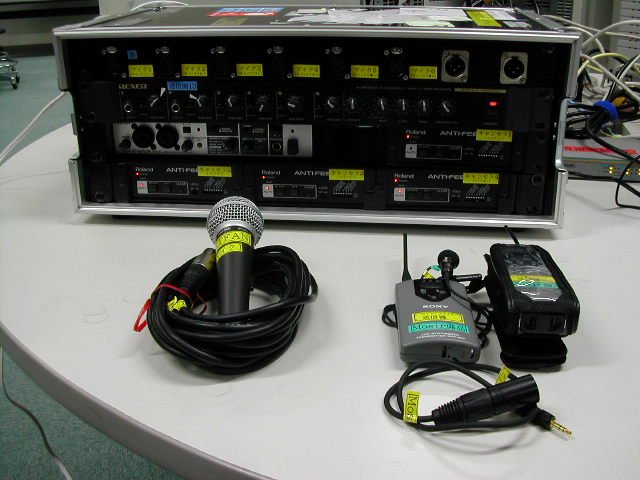

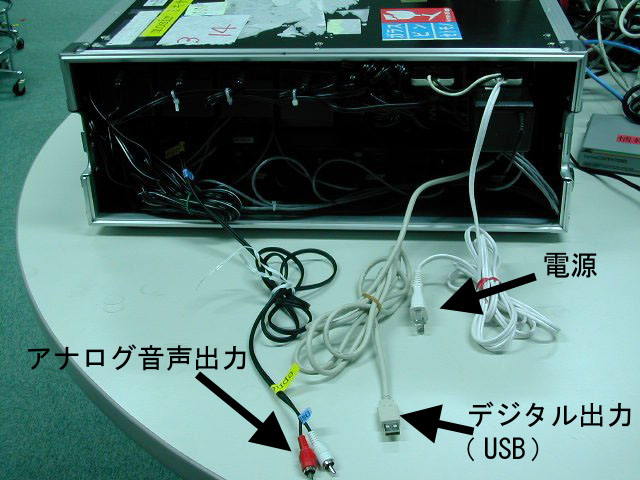

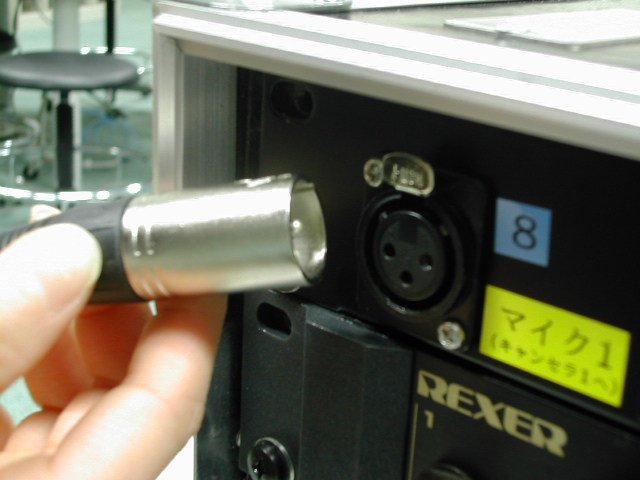

  (1)Seide 卓上マイクとSONYワイヤレスを接続	(2)卓上マイクのキャン端子。ミキサー前面上部の キャンノン端子へ接続	(3)ワイヤレス受信機もキャノン端子へ接続	(4)ミキサー裏面。電源は白いコード
  ※　電源のあるマイク（ここではワイヤレスマイク）ではミキサーつまみの下にあるスイッチを「Line」に、電源の無いマイク（Seidoマイク）は「MIC」を選ぶようにする。




3, エンコーダへの接続

• 映像の入力

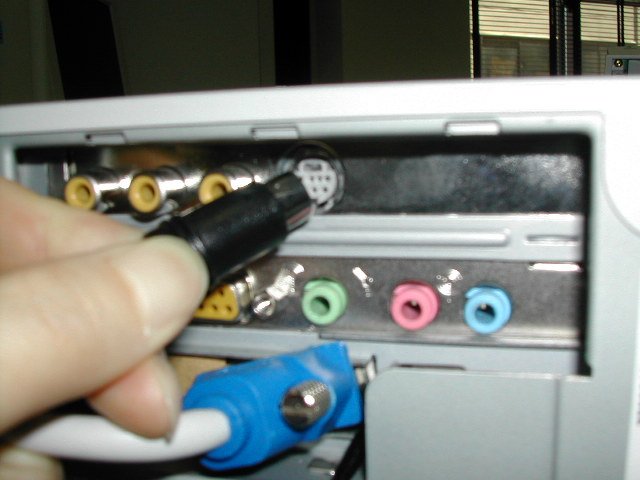

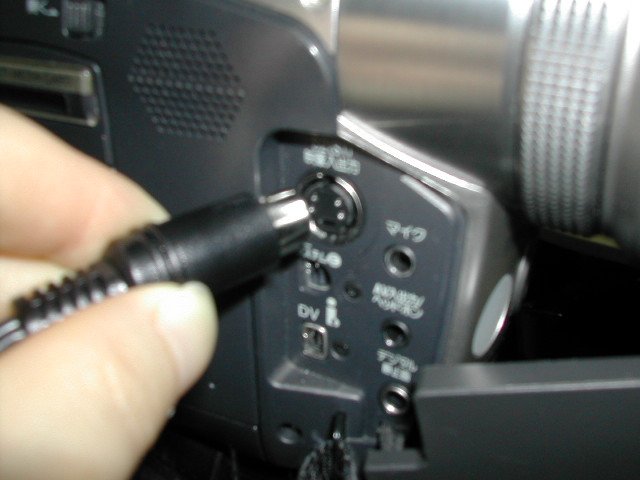

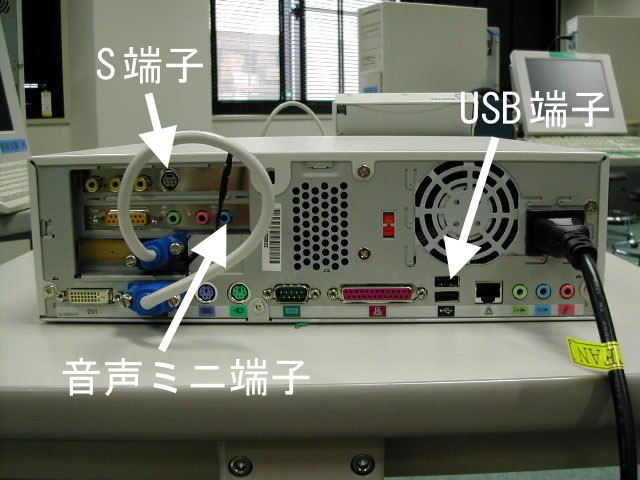

  (1) Sケーブルをカメラの S端子に接続します。	(2) エンコーダ裏面。 これから使用するS端子、 音声ミニ端子、 USBの位置	(3) Sケーブルをエンコーダの S端子に接続



• 音声の入力（ビデオカメラから直接入力する場合）

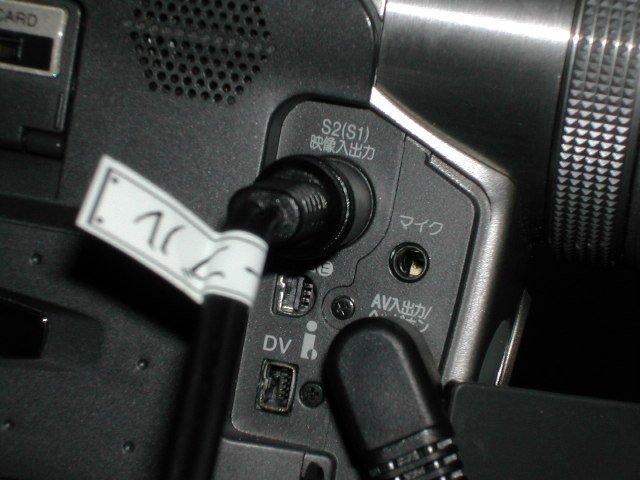

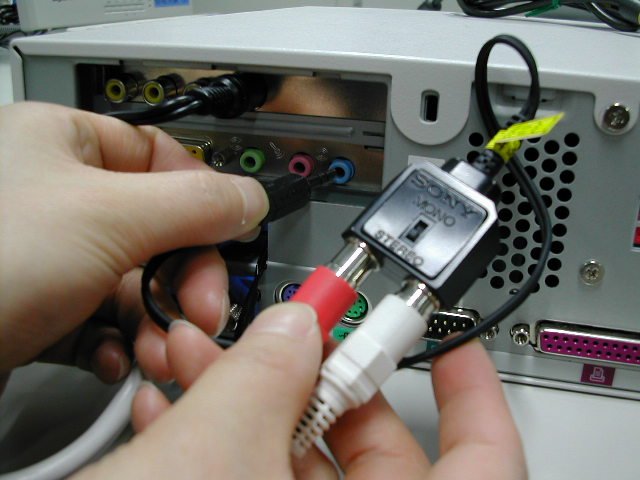

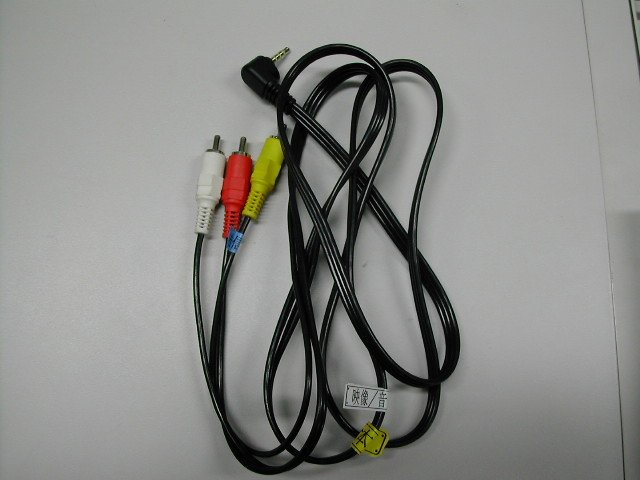

  (1) アナログ映像/音声入出力ケーブルを使います。	(2) ミニジャックをカメラに接続します。	(3) 赤白ケーブルを変換アダ プタに接続。 （黄色は使わない）ミニジャックをエンコーダ の音声ミニ端子に接続。



• 音声の入力（ミキサーから入力する場合）

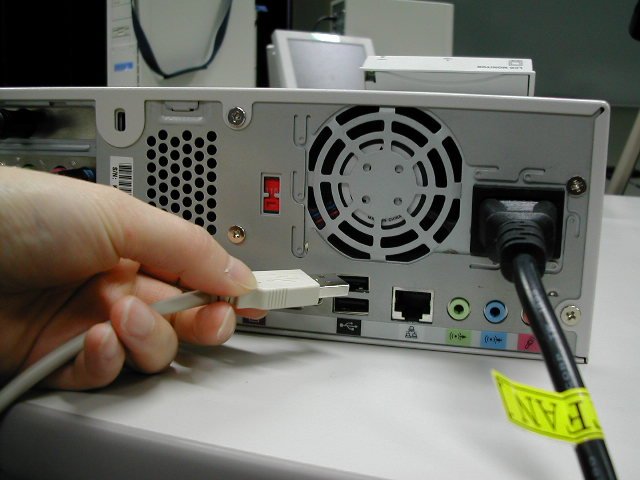

  (1) ミキサー裏面から出ているUSBケーブルを	(2) エンコーダのUSB端子に接続します。




4, realproducer の起動

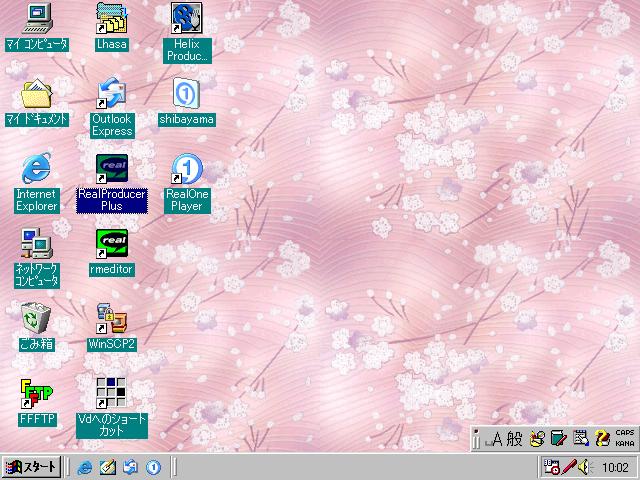

	RealProducer Plus を起動.

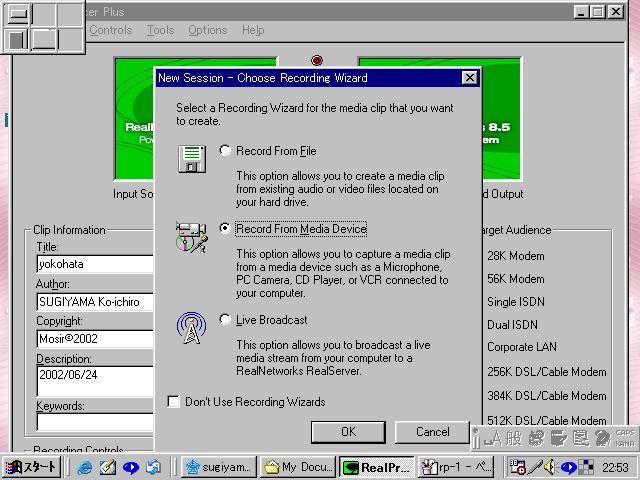

	ビデオから撮影するので 『Record From Media Device』 を選択.

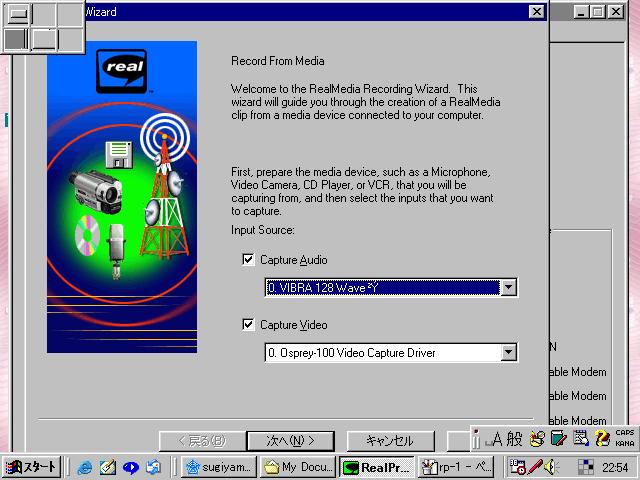

	ビデオキャプチャーに使用するデバイス選択をおこなう. サウンドカード(Capture Audio)は 　 カメラから音声ミニ端子を通じて入力する場合は『』 ミキサーからUSBで入力する場合は『USB』 を選択する。 ビデオカード(Capture Video)が『Osprey-100 Video Capture Driver』 となっていることを確認する.

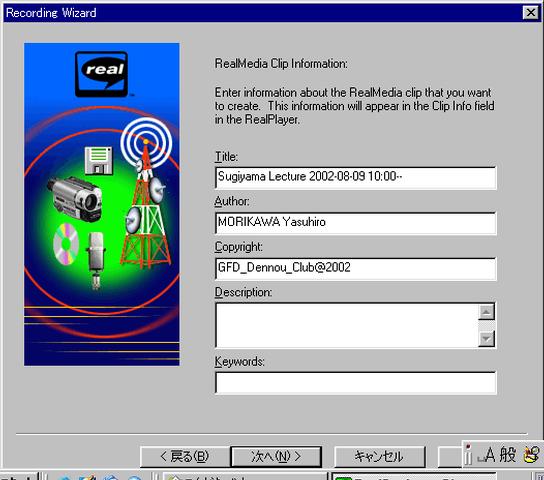

	タイトル, 作者, コピーライトを入力する.

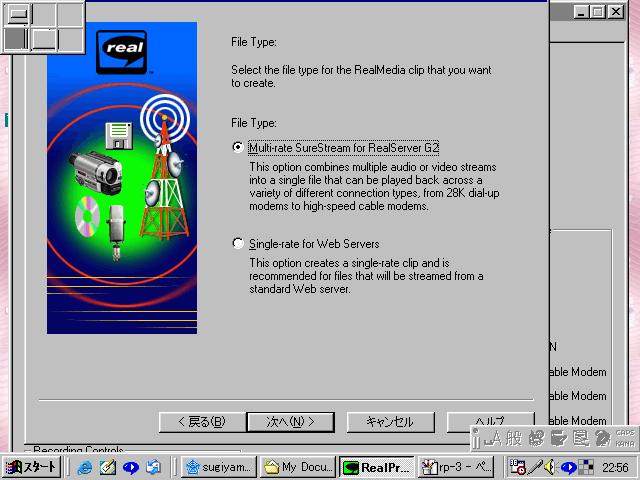

	ファイルタイプは『Multi-rate SureStream for RealServer G2』を 選択し, 回線速度に合わせたストリーミングのできるrmファイルを 作成するようにする.

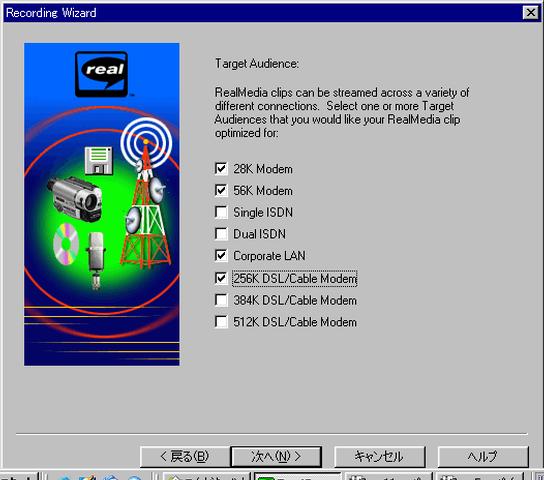

	サポートする回線速度の設定をおこなう. 視聴者の回線帯域を考えて回線速度の選択を行う。

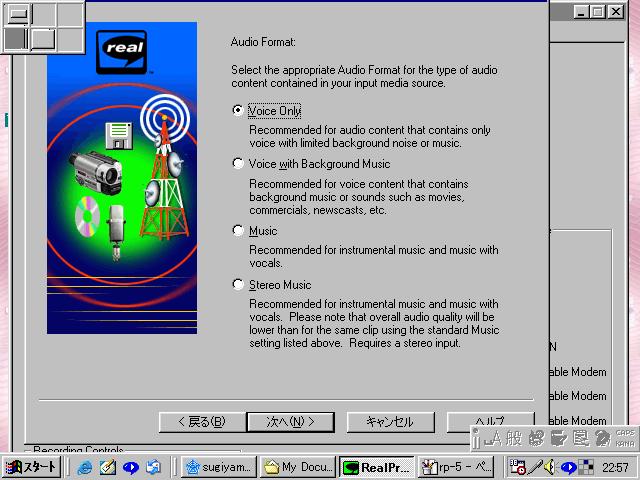

	オーディオフォーマットの設定では『Voice Only』を選択.

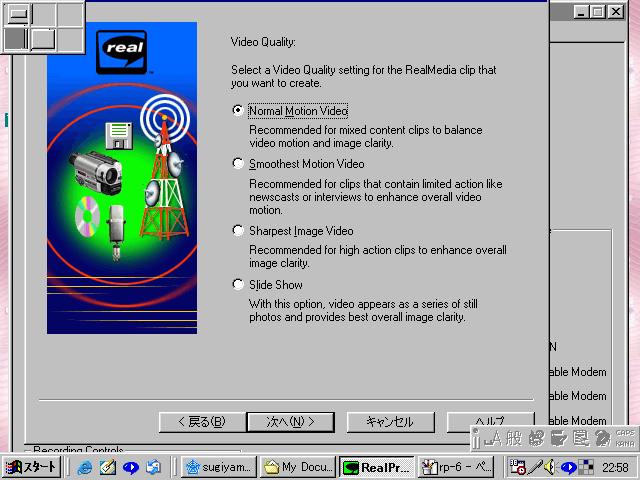

	ビデオの品質は『Normal Motion Video』を選択する.

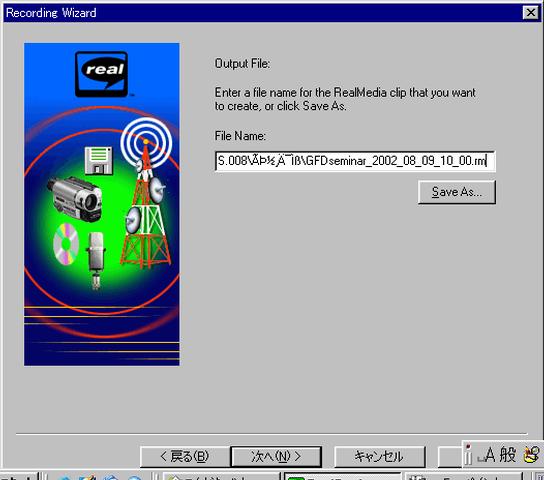

	キャプチャーしたファイルを保存するディレクトリ及び 保存するファイル名を決定する. ファイルはデスクトップ上に保存する. ただし, Real Producer は日本語版ではないので, 「デスクトップ」の文字が文字化けしてしまうことに注意.

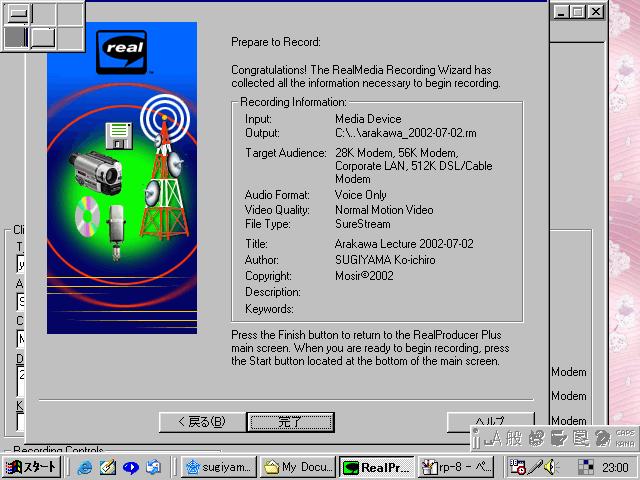

	設定を確認して『完了』をクリックする.

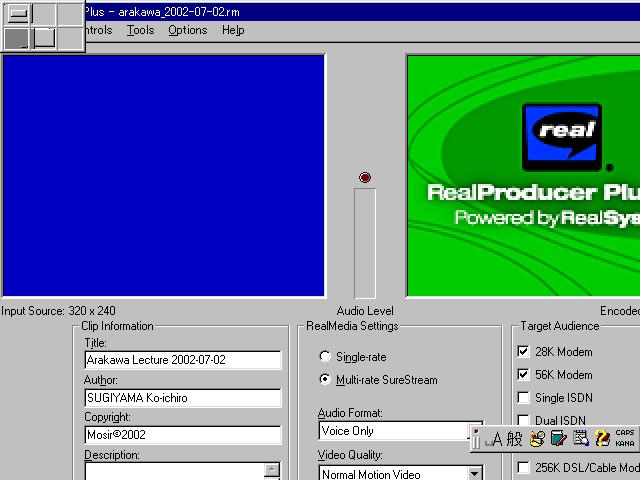

	左図が録画画面である.

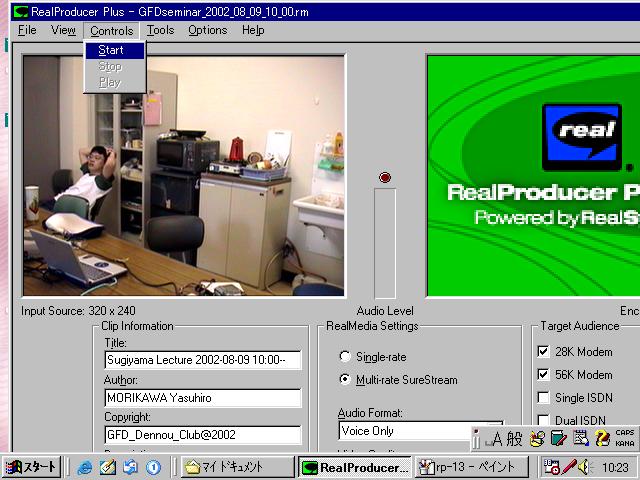

	Controls/Start とするとエンコードが開始される. ビデオカメラで録画を開始しなくてもエンコードは可能である。テープへの録画もする場合はDV ビデオの録画ボタンを押し, DV テープの録画を開始する事。

5. 撮影中の録音レベルの設定

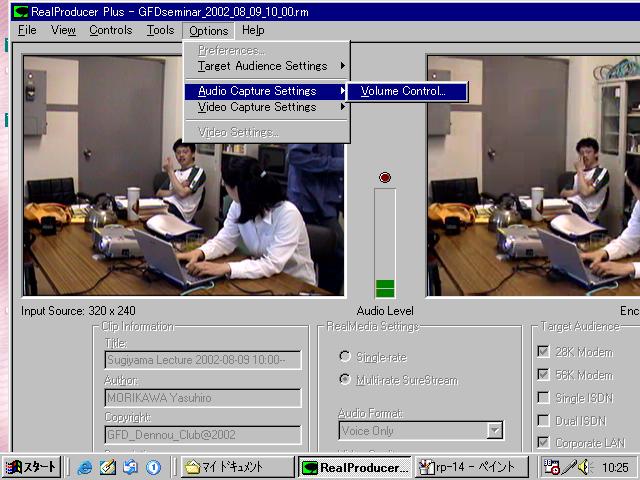

	録音の際の音量設定をする場合には, まず Option/Audio Capture Settings/Volume Control を開く

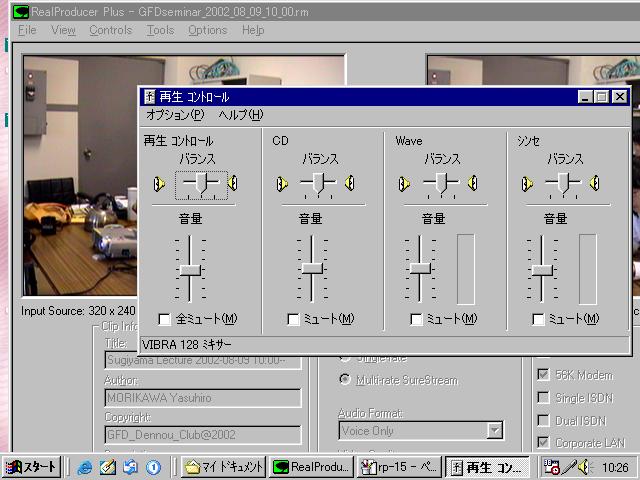

	再生コントロールが開く

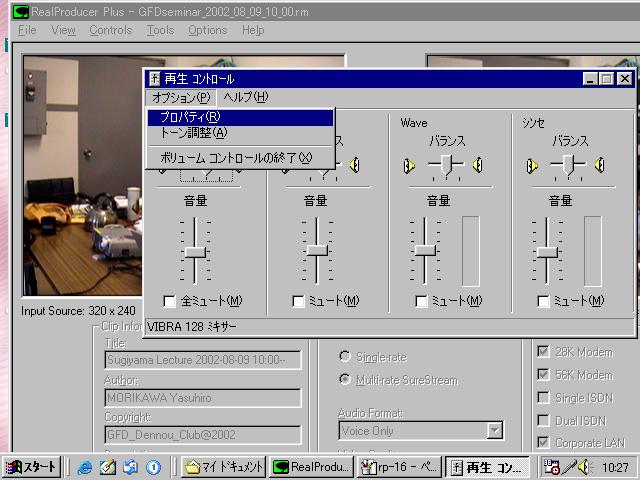

	再生コントロールオプションからプロパティを開く

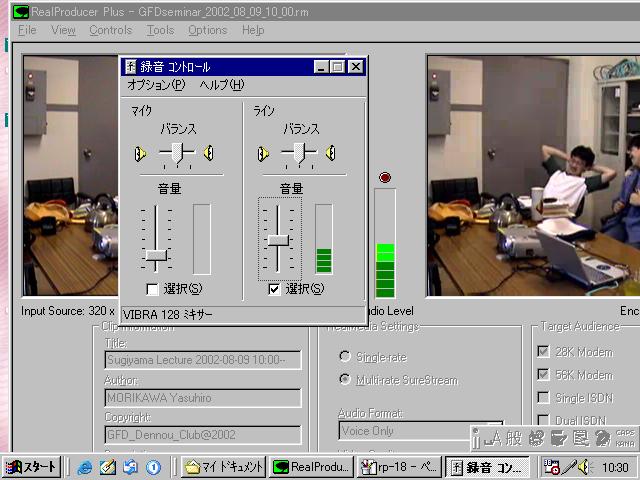

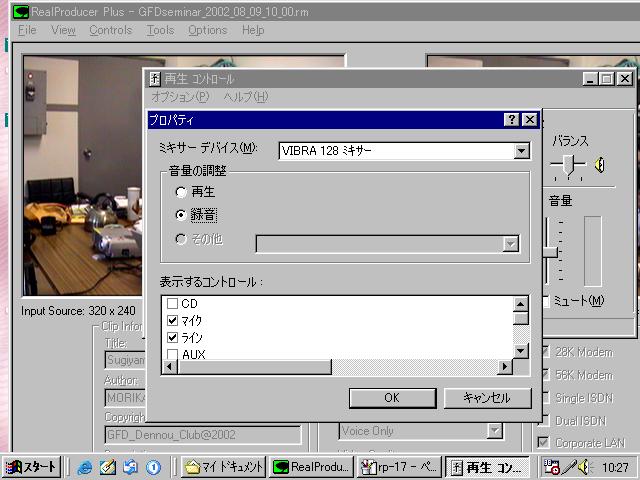

	ミキサーデバイス: VIBRA 128 ミキサーを選択 表示: 録音を選択
	ライン(右側)の音量ツマミを上下に動かして録音レベルを調整する. 使うマイクや発表者によって適宜調整する必要があるが, 『Audio Level』が赤いメータまで上がると音が割れるのでレベルを上げ過ぎないように注意. ミキサーで聞こえる音より周囲の音が小さくとれることに注意する.

6. 撮影の停止

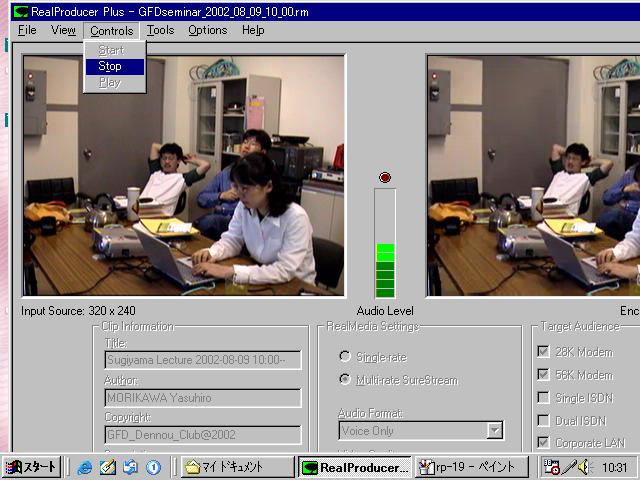

撮影を終了する場合には Controls/Stop とする.
