可視光マルチスペクトル撮像観測装置
| MSI |
Multi-Spectral Imager 可視光マルチスペクトル撮像観測装置 |
|
| 波長域 | 365-1100 nm |
| 視野 通常撮像モード 高分解能撮像モード |
3.3 x 3.3 分角 （0.389 秒角/ピクセル） 56 x 56 秒角 （0.11 秒角/ピクセル） |
| フィルター 液晶波長可変フィルター（LCTF） 狭帯域フィルター 広帯域フィルター |
CRi VariSpec VIS-10: 波長域 400-720 nm, バンド幅 約10 nm（650 nmにて） CRi VariSpec SNIR-10: 波長域 650-1100 nm, バンド幅 約10 nm （900 nmにて） 中心波長 365 nm, バンド幅22.6 nm 中心波長 889 nm, バンド幅4.8 nm 中心波長 1010 nm, バンド幅4.4 nm 中心波長 1100 nm, バンド幅10.2 nm 中心波長 777 nm, バンド幅1.0 nm 中心波長 656 nm, バンド幅1.0 nm Johnson-Cousins U, B, V, R, I バンド |
| カメラ （CCD素子） |
浜松ホトニクス C9100-13 （E2V 電子増倍型背面照射フレームトランスファCCD CCD97） |
| アレイフォーマット | 512 x 512 ピクセル（ピクセルサイズ: 16 x 16 μm） |
| 読み出しモード | EMCCDモード, 通常CCDモード |
| ピクセルクロックレート | 11 MHz（EMCCDモード時のみ）, 0.69 MHz, 2.75 MHz |
| 最大フレームレート（フルフレーム時） | 31.9 フレーム/秒（EMCCDモード時のみ）, 8 フレーム/秒（通常CCDモード時） |
| 最短露出時間（フルフレーム時） | 0.031 秒（EMCCDモード時）, 0.122 秒（通常CCDモード時） |
| 検出器冷却方式・温度 | 電子冷却（空冷）, -65 ℃ |
| 外形サイズ | 幅500 x 奥行450 x 高さ280 mm （筐体のみ） 幅995 x 奥行464 x 高さ333 mm （カメラとエレクトロニクス含む） |
| 重量 | 約50 kg |

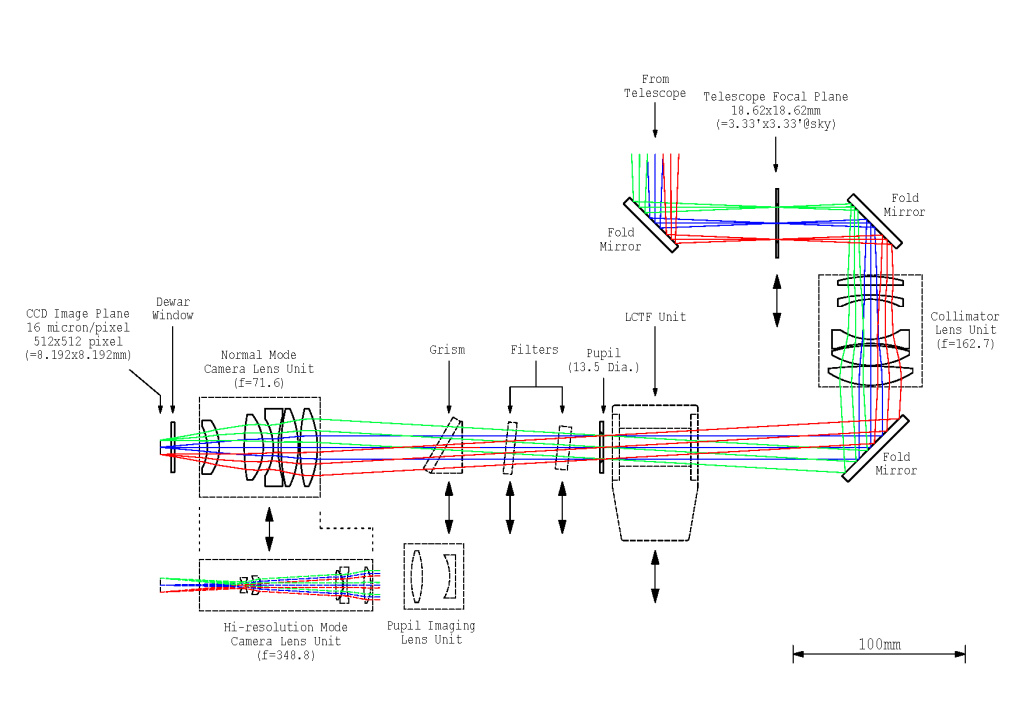

 光学系レイアウト[拡大画像] |

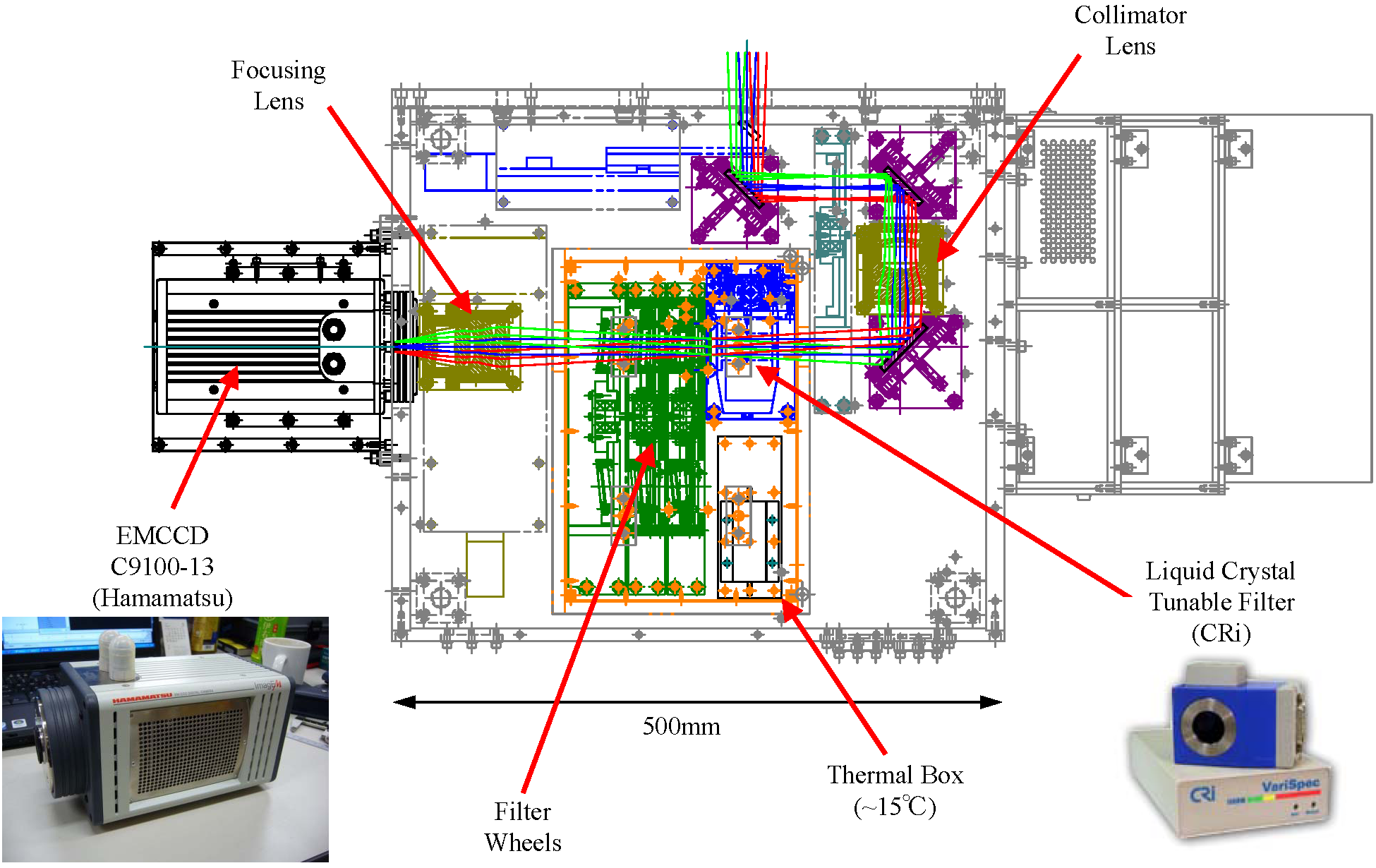

 機械系レイアウト[拡大画像] |

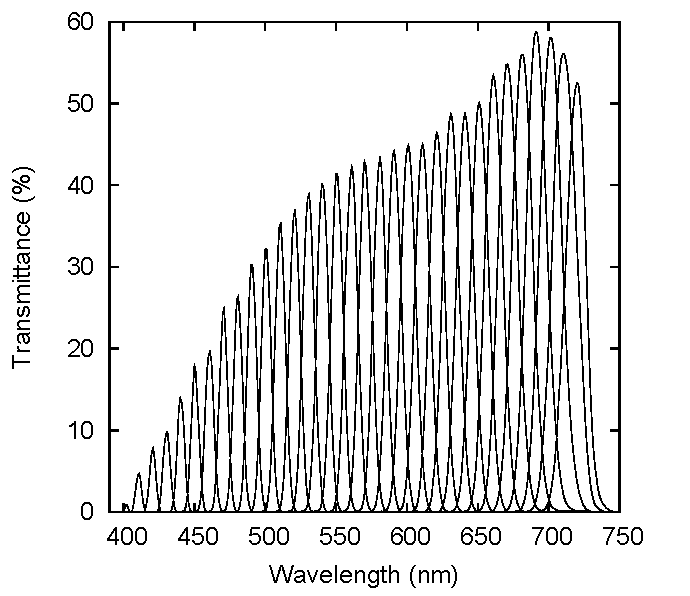

 液晶波長可変フィルター透過率曲線 （VIS-10ユニット） [拡大画像] |

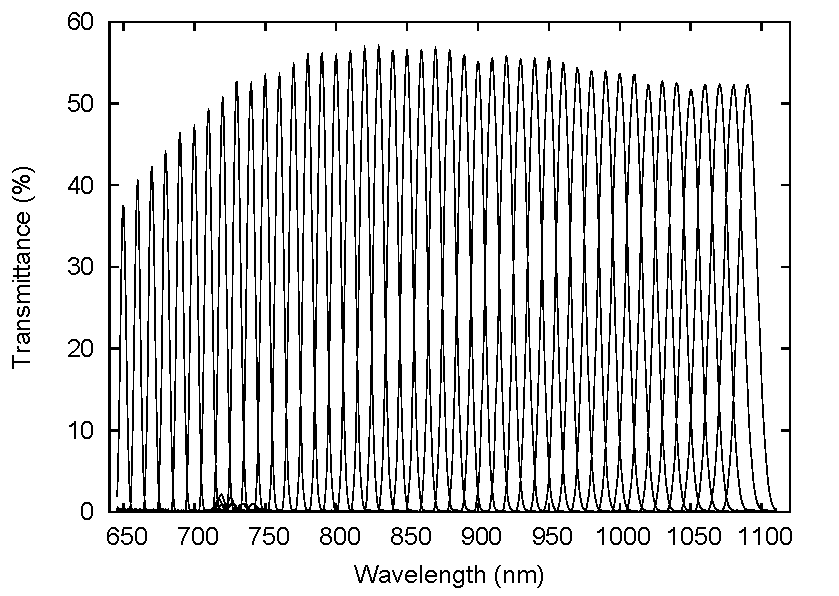

 液晶波長可変フィルター透過率曲線 （SNIR-10ユニット） [拡大画像] |

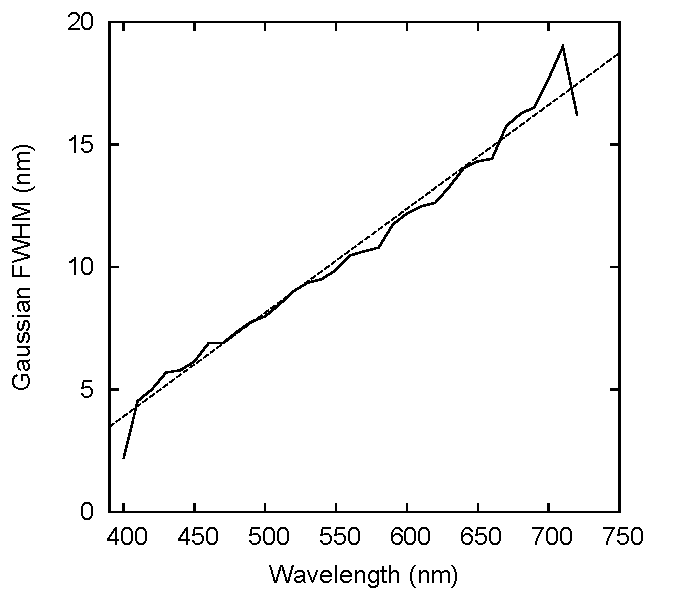

 液晶波長可変フィルター透過バンド幅 （ガウシンアンFWHM:実線） （VIS-10ユニット） [拡大画像] |

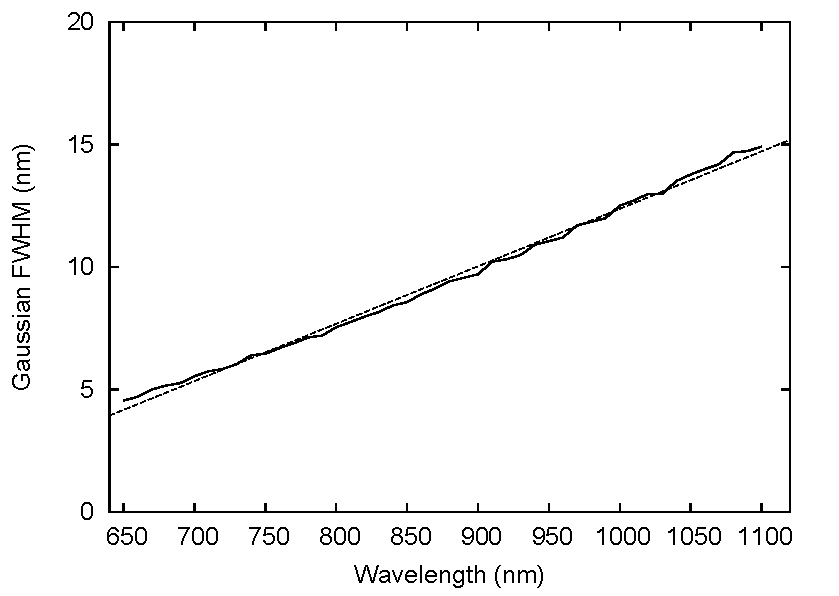

 液晶波長可変フィルター透過バンド幅 （ガウシンアンFWHM:実線） （SNIR-10ユニット） [拡大画像] |
