GrADS の本当にはじめの一歩

• インストール

  ココ 参照． (← 本家のページ)

• データとコントロールファイルの準備


  • 使えるデータ
    • 基本的には単精度実数のバイナリデータ (Fortran だと「書式なし」データ)


      少なくとも倍精度実数のデータは読めない．
      整数のバイナリは経験値ゼロ ．
      NetCDF なども使えるらしいが，これまた 経験値ゼロ．

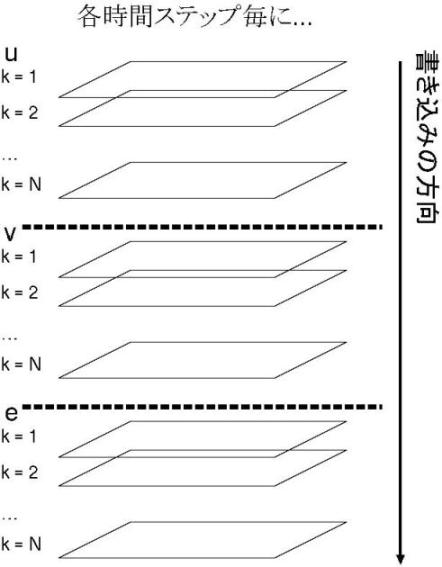

    • 書き込み方法のイメージ


      ---

      Fortran90 でのデータ書出し例：


      real,dimension(im,jm,km) :: u,v,h
      …
      do k=1,km
        write(20) u(:,:,k)
      enddo
      do k=1,km
        write(20) v(:,:,k)
      enddo
      do k=1,km
        write(20) e(:,:,k)
      enddo
      …



  • コントロールファイル

    データセットの名前，グリッド情報，表示時に使用する変数名 などを記述しておくファイル．
    1つのデータセットに対し1つのコントロールファイルが必要．

    ---

    (例) test.ctl



    DSET   ./test.data
    UNDEF  -1.e+10
    TITLE sample data
    *
    XDEF 401 LINEAR 120  0.2
    *
    YDEF 201 LINEAR 10 0.2
    *
    ZDEF   2 LINEAR 1 1
    *
    TDEF 36 LINEAR 10JAN2001 10dy
    *
    VARS 3
    u      2   99  zonal velocity (m/sec)
    v      2   99  meridional velocity (m/sec)
    e      2   99  SSH and interface displacement (m)
    ENDVARS





• 起動


  • kterm 等の X 端末エミュレータで「grads」と打つ． (バージョンによっては「gradsc」など)


    ---

    (例)


    [teng@poseidon teng]$ grads [enter]




  • ランドスケープ・モードかポートレート・モードか聞いてくるので， 横長(ランドスケープ)にしたければ enter キー， 縦長(ポートレート)にしたければ "no" + enter キー．

    ---

    (例)


    [teng@poseidon teng]$ grads [enter]

    Grid Analysis and Display System (GrADS) Version 1.7mf
    Copyright (c) 1988-1997 by Brian Doty
    Center for Ocean-Land-Atmosphere Studies
    Institute for Global Environment and Society
    All Rights Reserved

    Config: v1.7mf 32-bit little-endian readline sdf/xdf hdf-sds lats athena im/image-output

    Issue 'q config' command for more information.


    Landscape mode? (no for portrait): [enter]





• コントロールファイルを開く


  open <コントロールファイル名>

  ---

  (例)

  ga-> open test.ctl [enter]




• 表示形式を決める


  set gxout <表示形式>


  表示形式

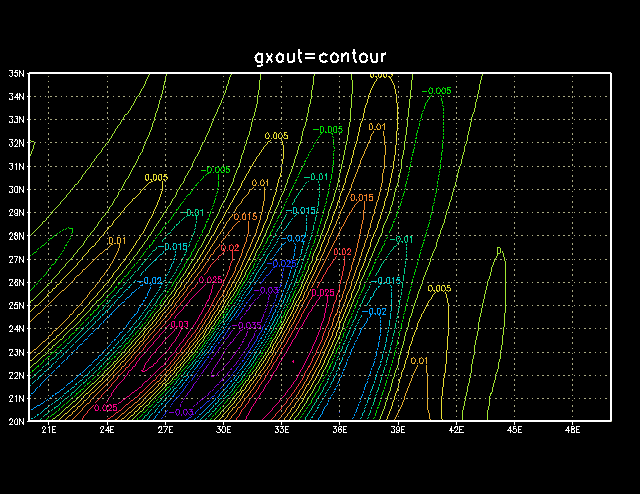

  • contour : 等値線プロット

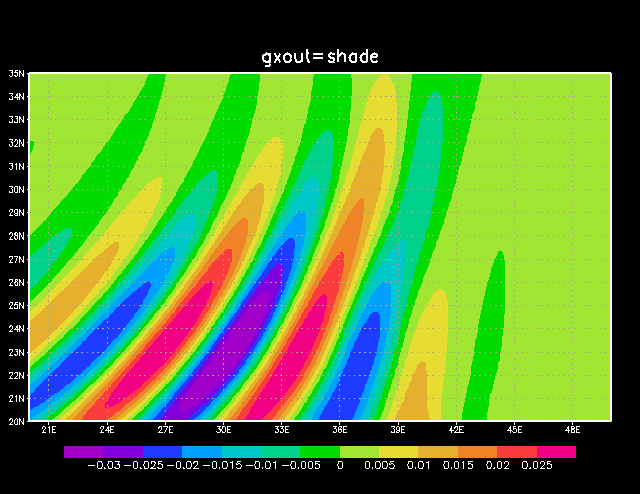

  • shaded : 陰影(カラー)をつけた等値線プロット

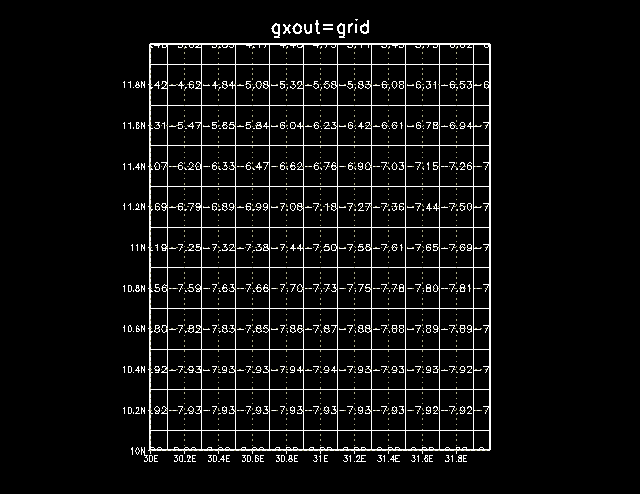

  • grid : 各グリッドの数値を表示

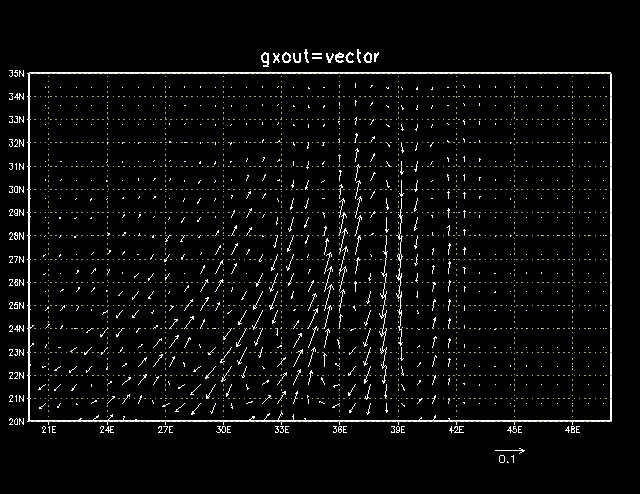

  • vector : ベクトル表示(風速・流速などの表示)

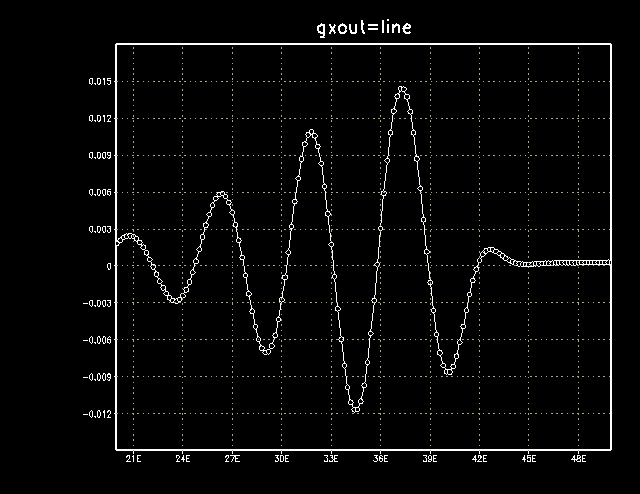

  • line : 1次元のラインプロット

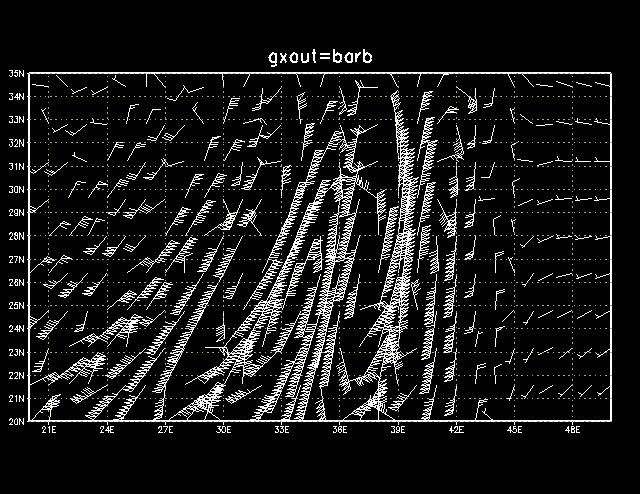

  • barb : 矢羽根表示

    など

  ---

  (例)


  ga-> set gxout contour [enter]





• 表示コマンド実行


  d <変数>

  ---

  (例)


  ga-> d u [enter]





• ハードコピーの出力


  ハードコピーを メタファイル(*.gmf) と呼ばれるファイルへ出力し，
  このファイルから PS 形式のファイルを作成する．

  (JPEG や GIF 形式にするときは wi コマンドを使用する．)

  1. メタファイルを指定 (enable print コマンド)

  2. 絵を表示(d コマンド)

  3. 絵をメタファイルに書き込む(print コマンド)

  4. 画面をクリア(c コマンド)
  5. メタファイルを閉じる(disable print コマンド)

  ---

  (例)


  ga-> enable print test.gmf [enter]
  ga-> d u [enter]
  ga-> print [enter]
  ga-> c [enter]
  ga-> disable print [enter]





• 終了


  ---

  (例)

  ga-> quit [enter]






• メタファイル→PSファイルへの変換


  TeX などに絵を取り込むのにはメタファイルを PostScript (PS) ファイル等へ変換すると良い．Unix のコマンドが用意されている．


  • gxps : メタファイル→PS ファイル
  • gxeps : メタファイル→EPS ファイル

  ---

  (例)

  [teng@poseidon teng]$ gxps -i test.gmf -o test.ps [enter]
