[2]情報実験 PC パーツ一覧
各機は以下のパーツから構成されている.
各パーツには一部を除き機体番号のラベルが貼られている.
組み立て時に以下のものが揃っているかどうか確認すること.
計算機によっては新機材に入れ替わっている場合があるので注意すること.
[2.1]各パーツの写真一覧
旧機材は[旧], 新機材は[新], 共通の場合は[共通] と表記しています.
写真をクリックすると拡大版を見ることが出来ます.
共通機材

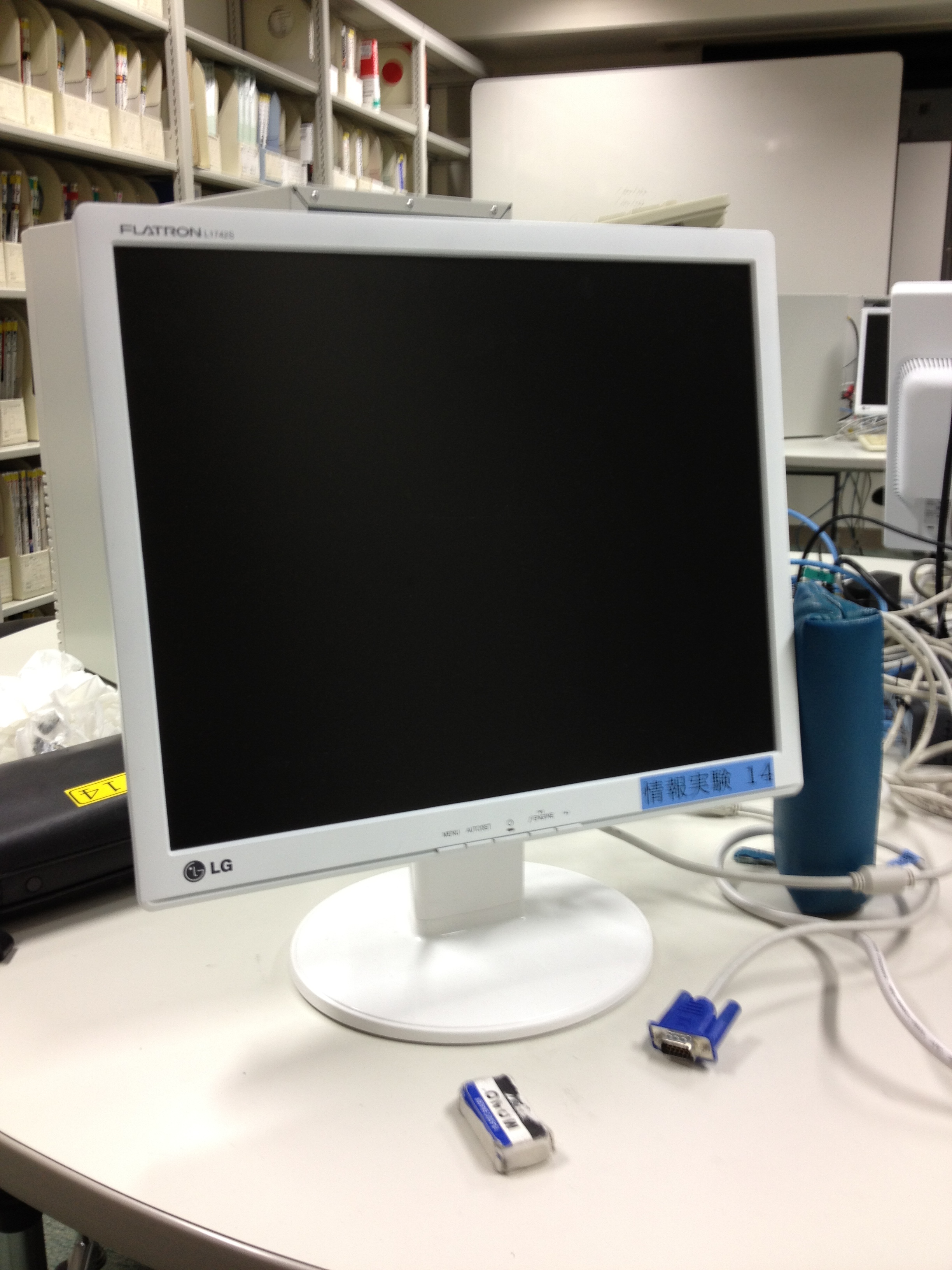

ディスプレイ, LG 17 inch [共通]
|

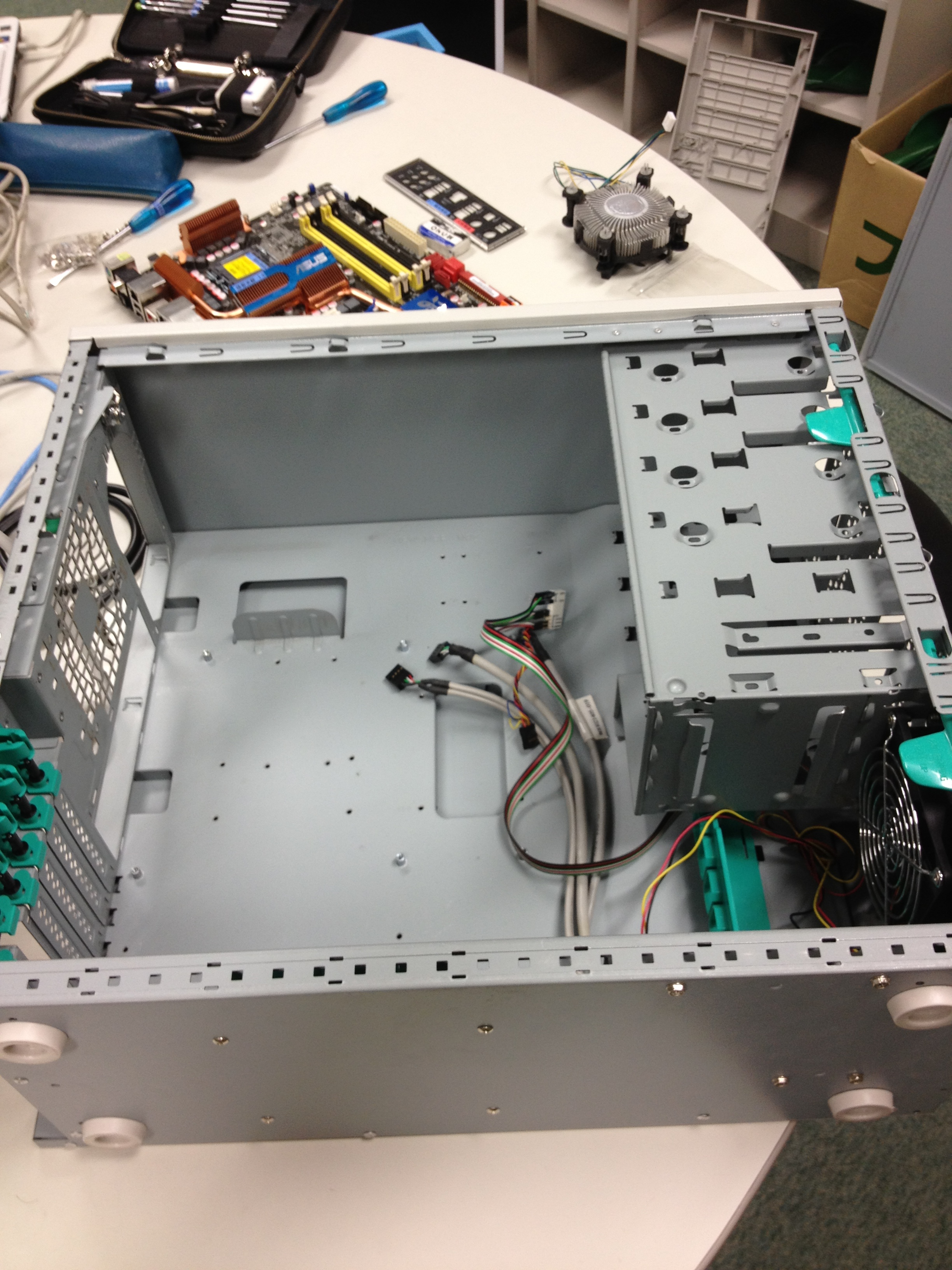

筐体 [共通]
|

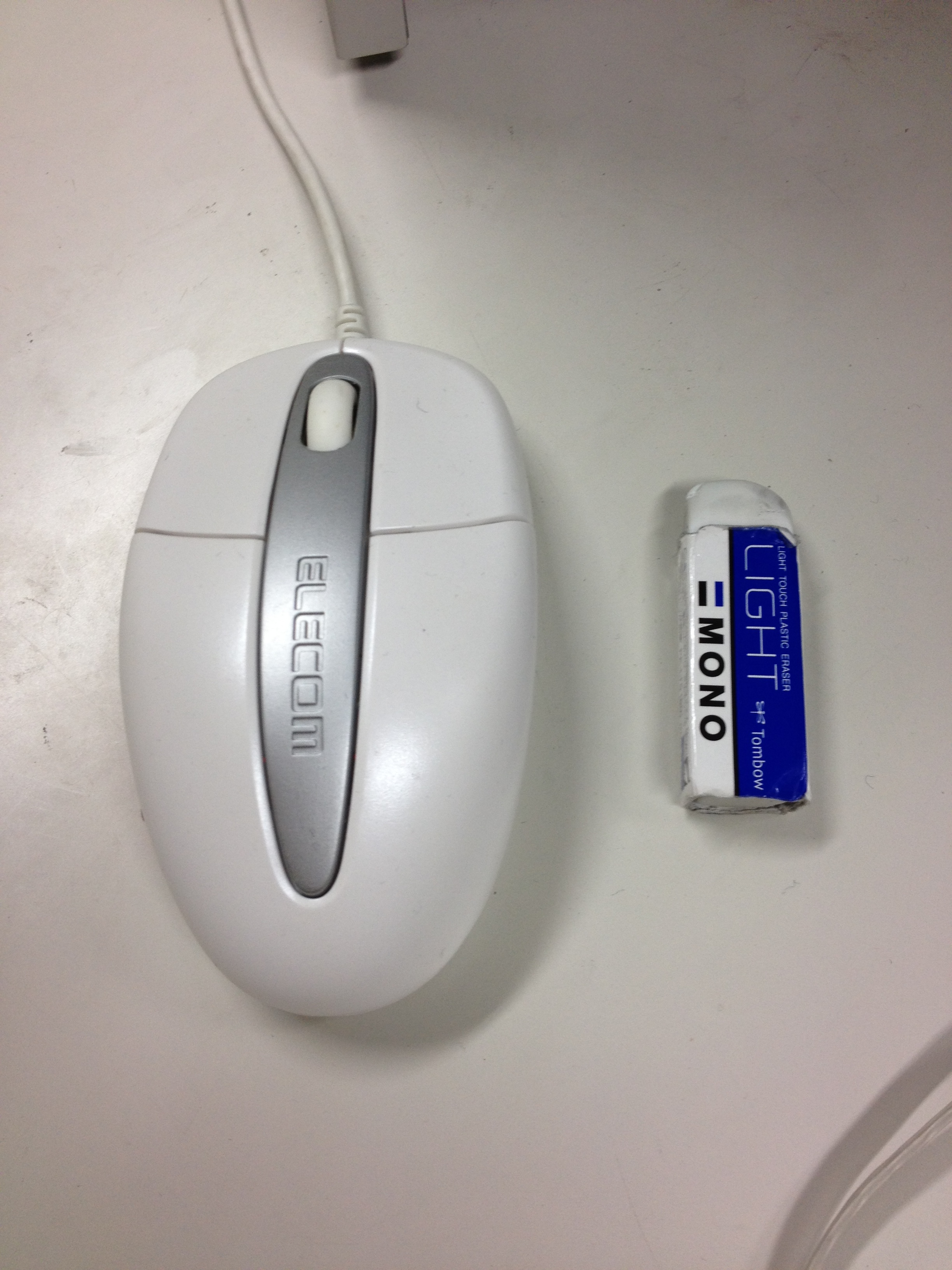

マウス [共通]
|
キーボード, NMB [共通]
|
ハードディスクドライブ 500GB [共通]
|

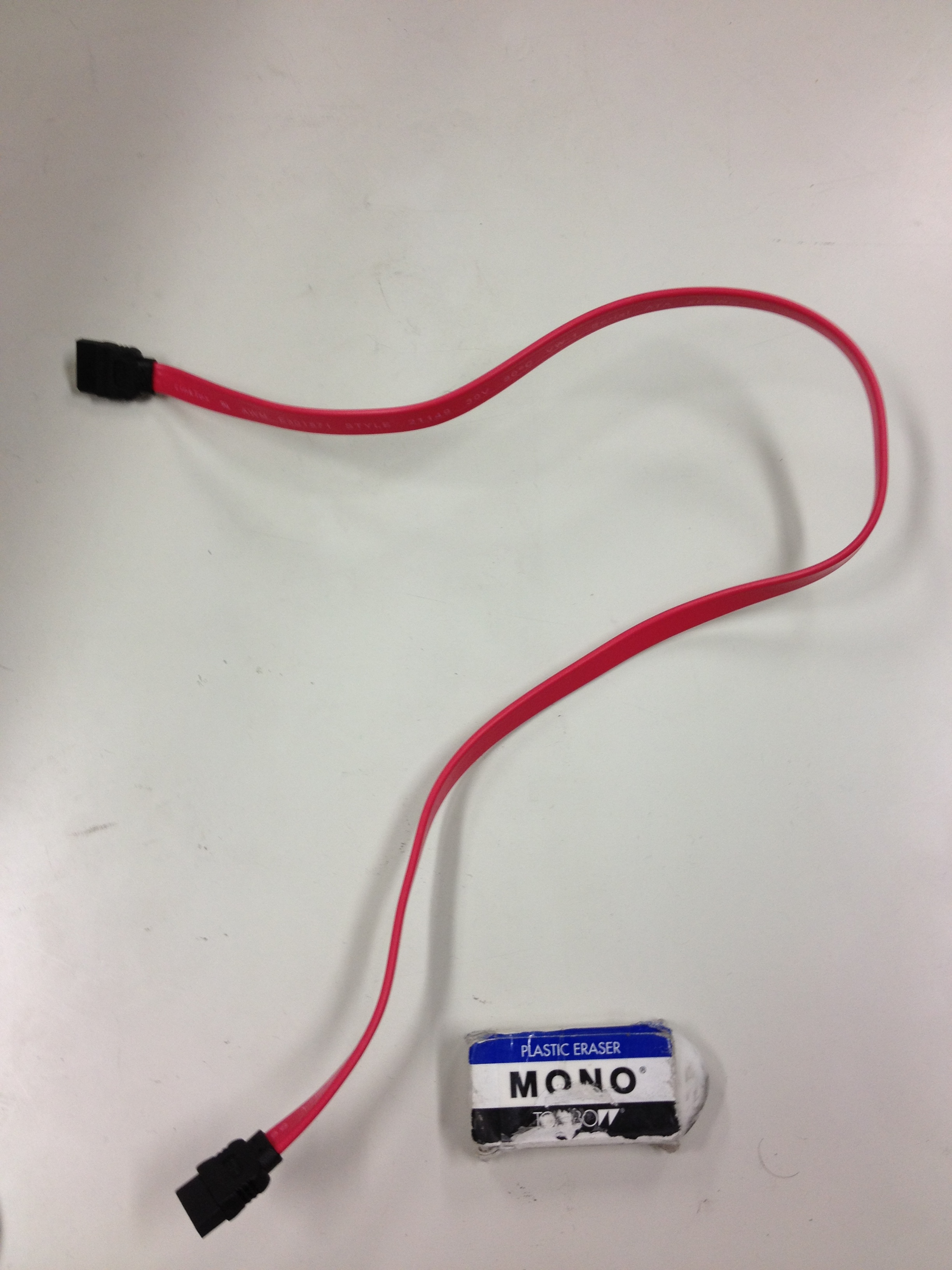

SATA ケーブル [共通]
|

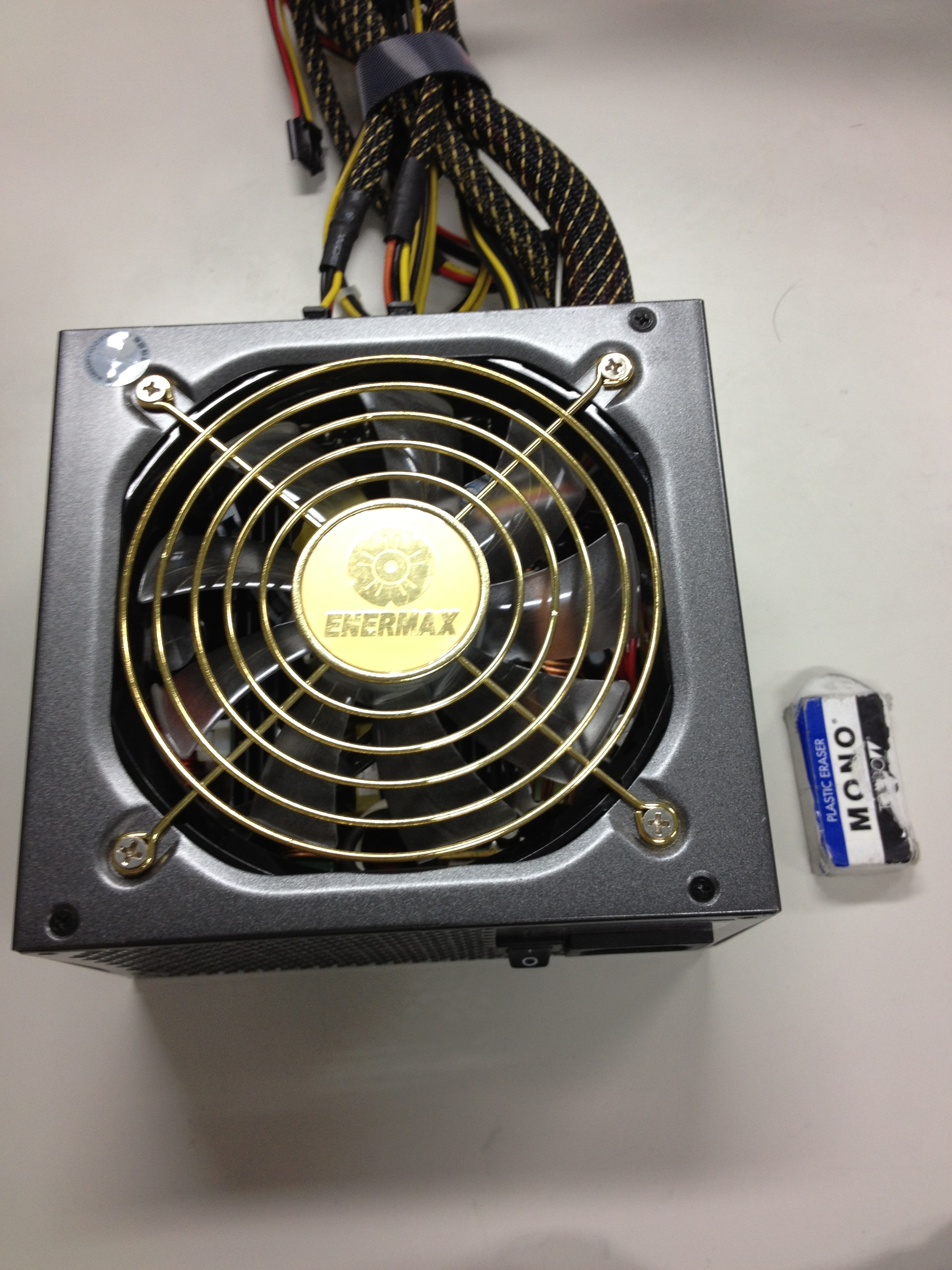

電源ボックス. [共通]
|
旧機材

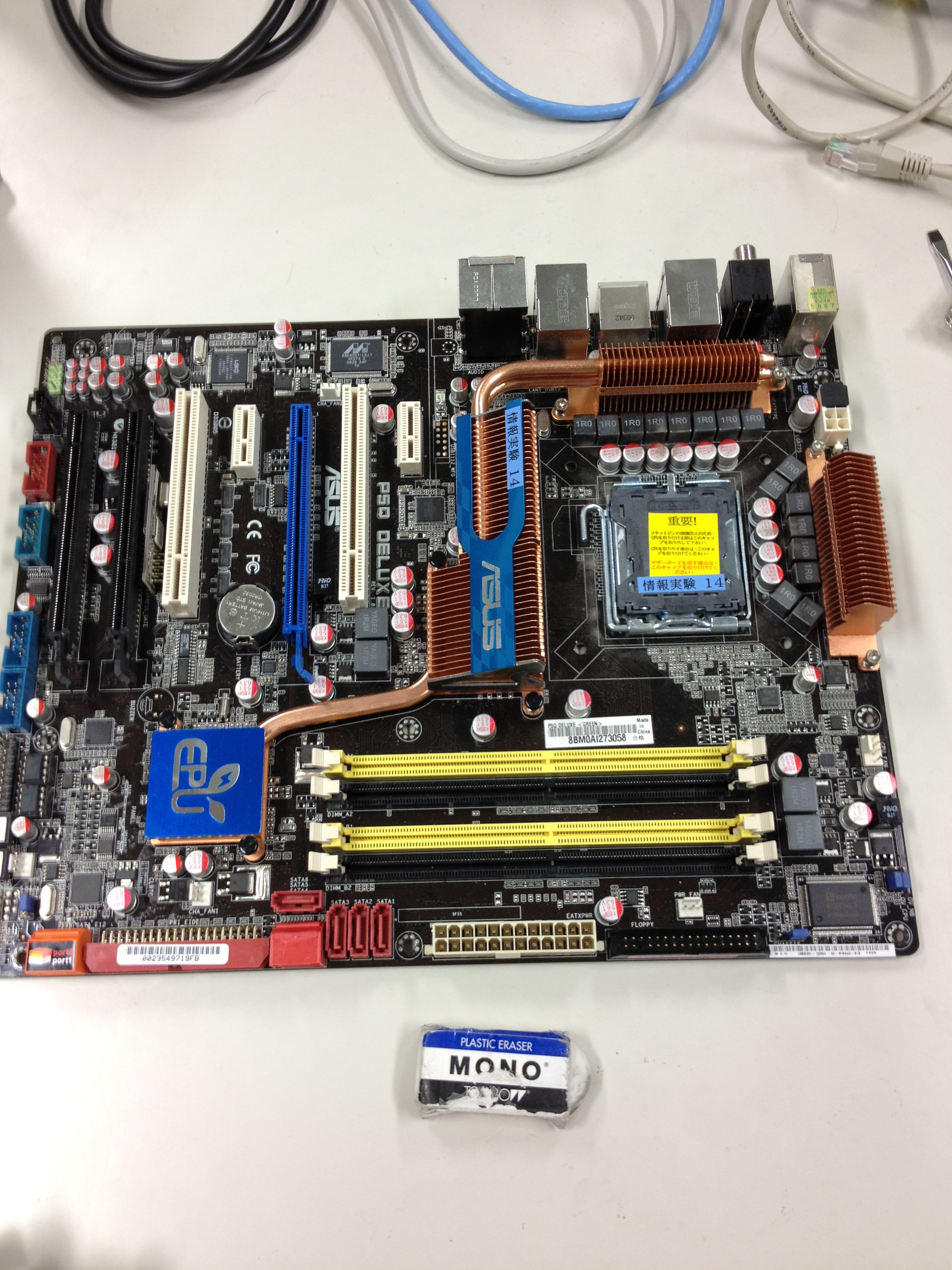

マザーボード, ASUS P5 Deluxe [旧]
|

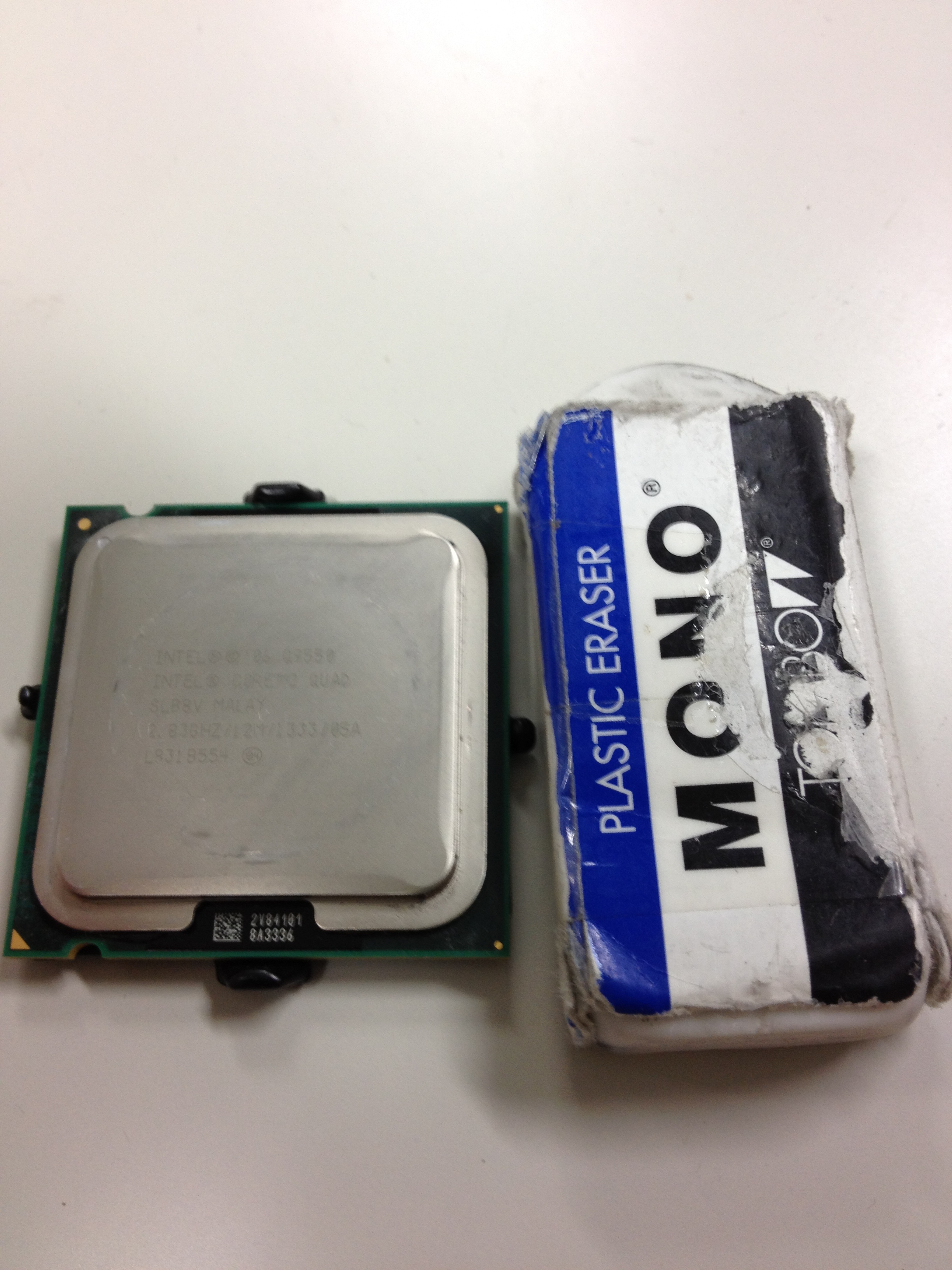

CPU, Core2 Quad Q9550 2.83 GHz [旧]
|

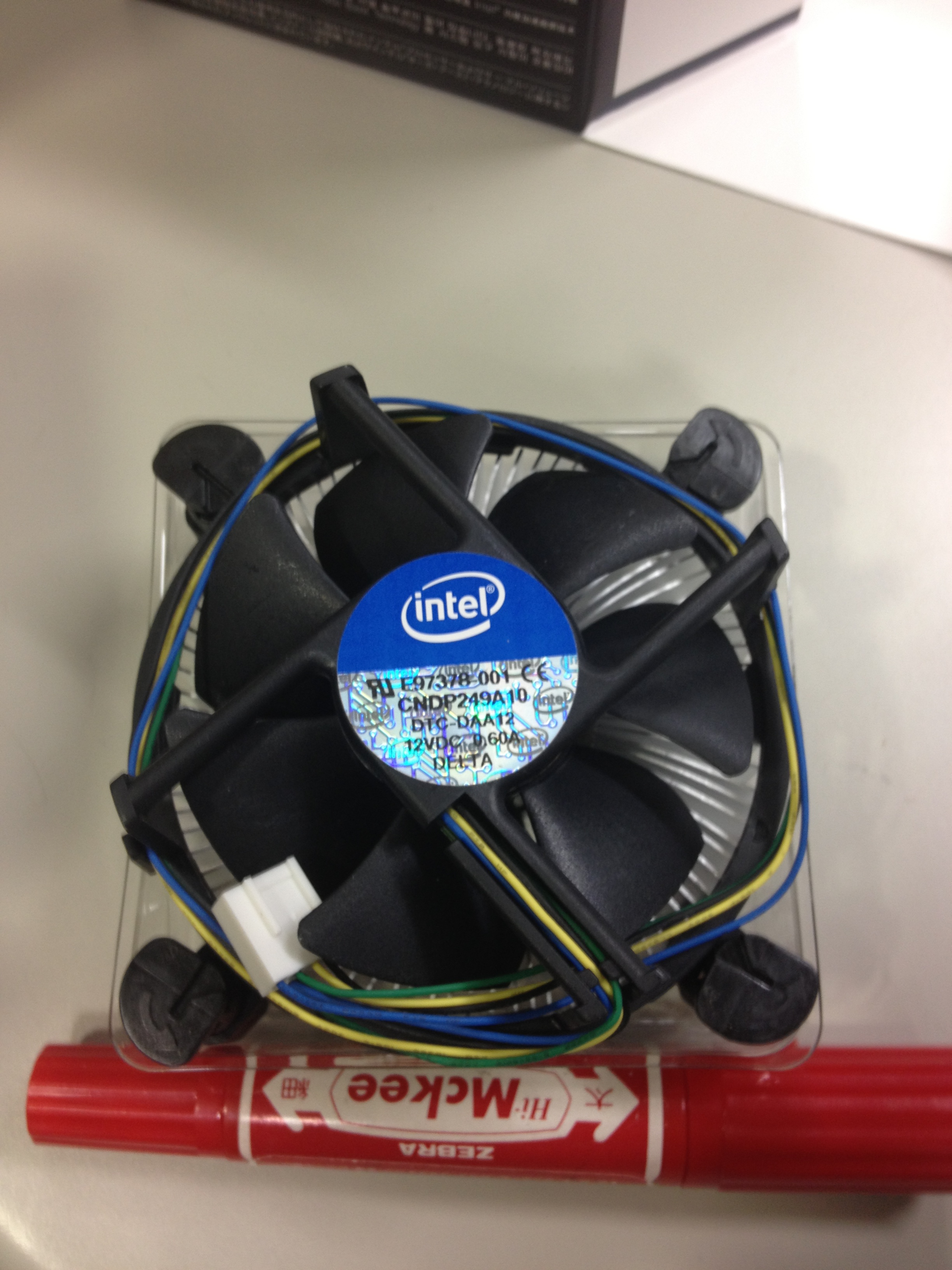

CPU ファン [旧]
|

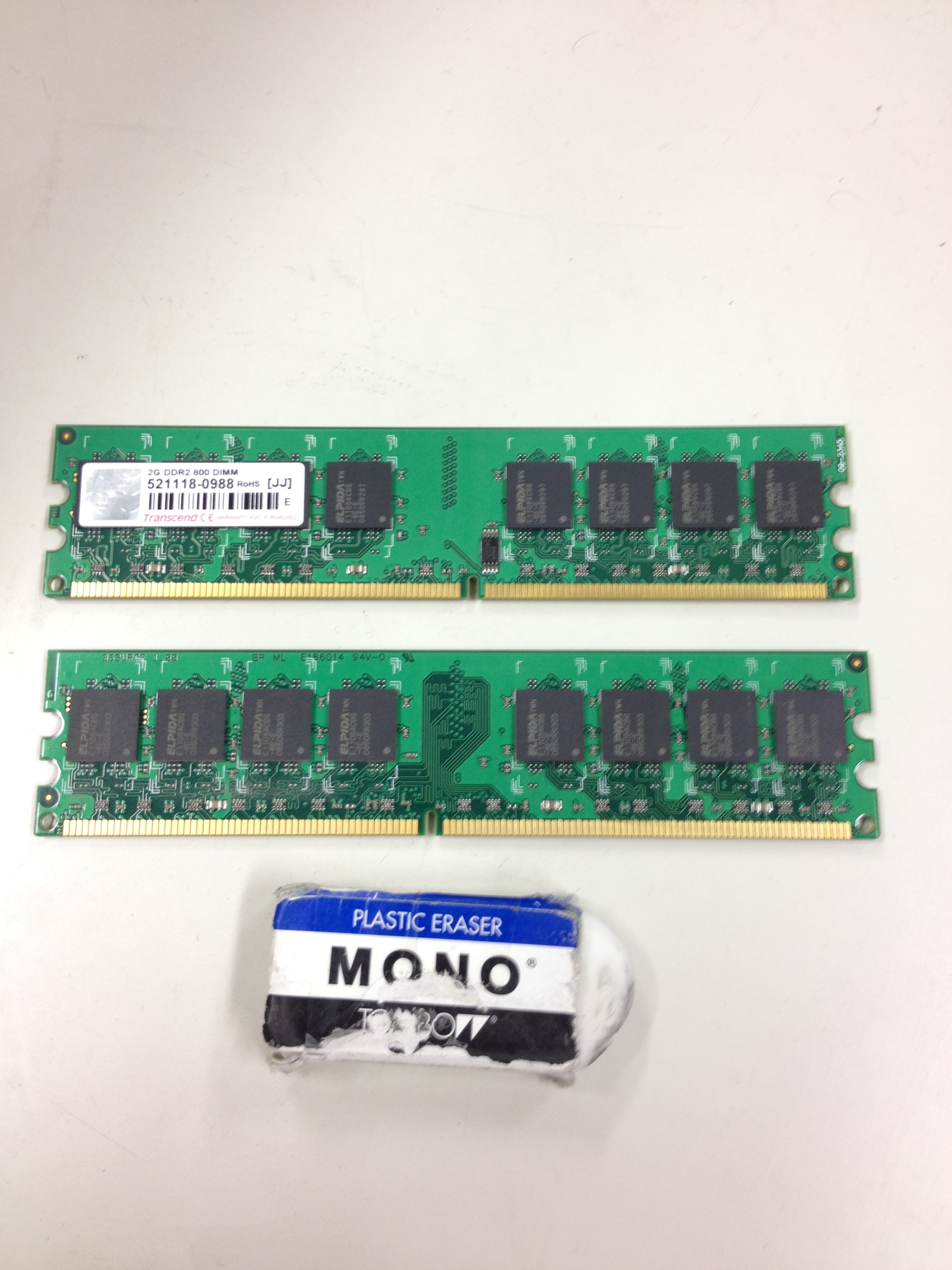

メモリ, 2GB [旧]
|

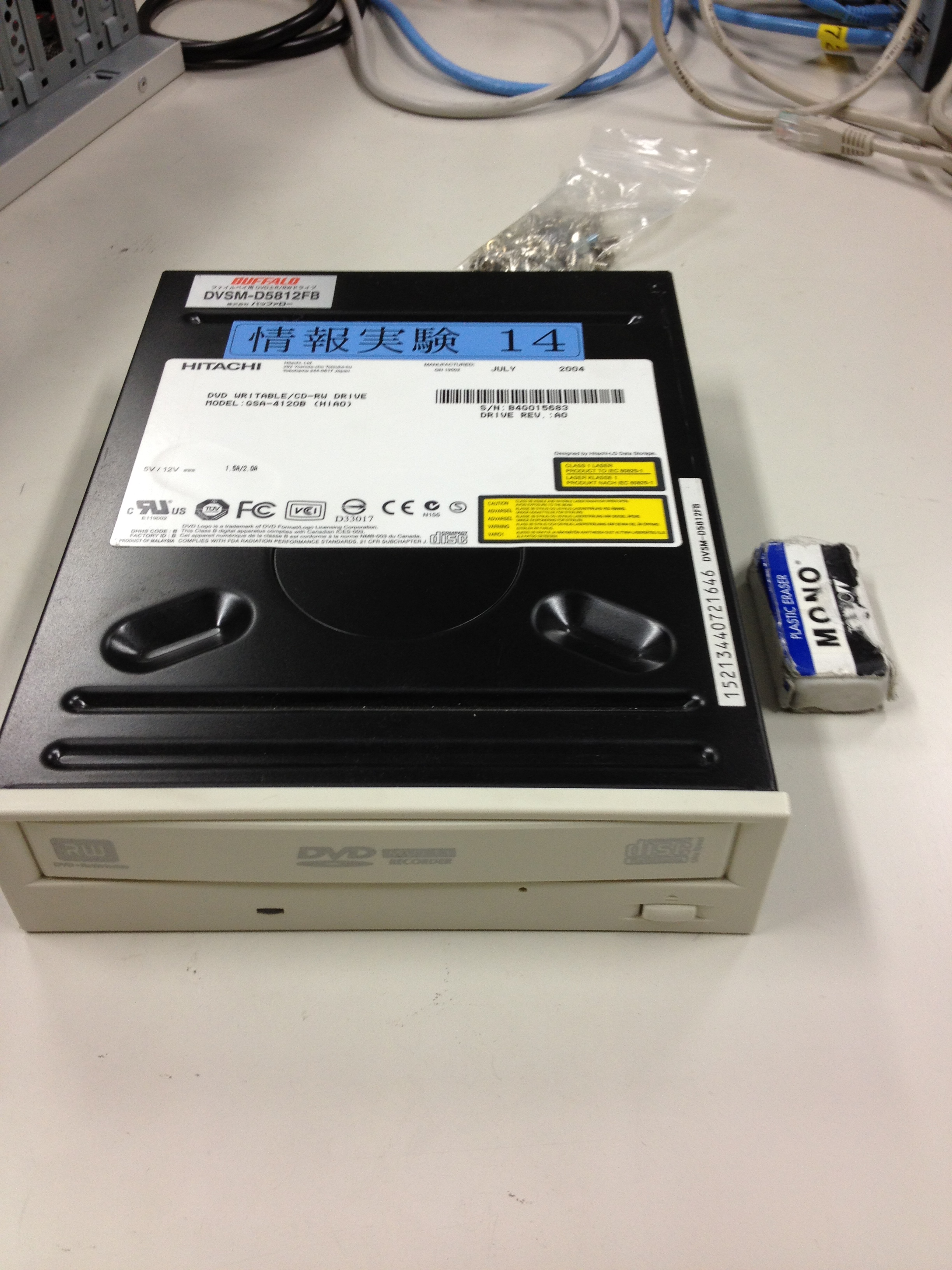

DVD-R/CD-RW ドライブ, HITACHI [旧]
|

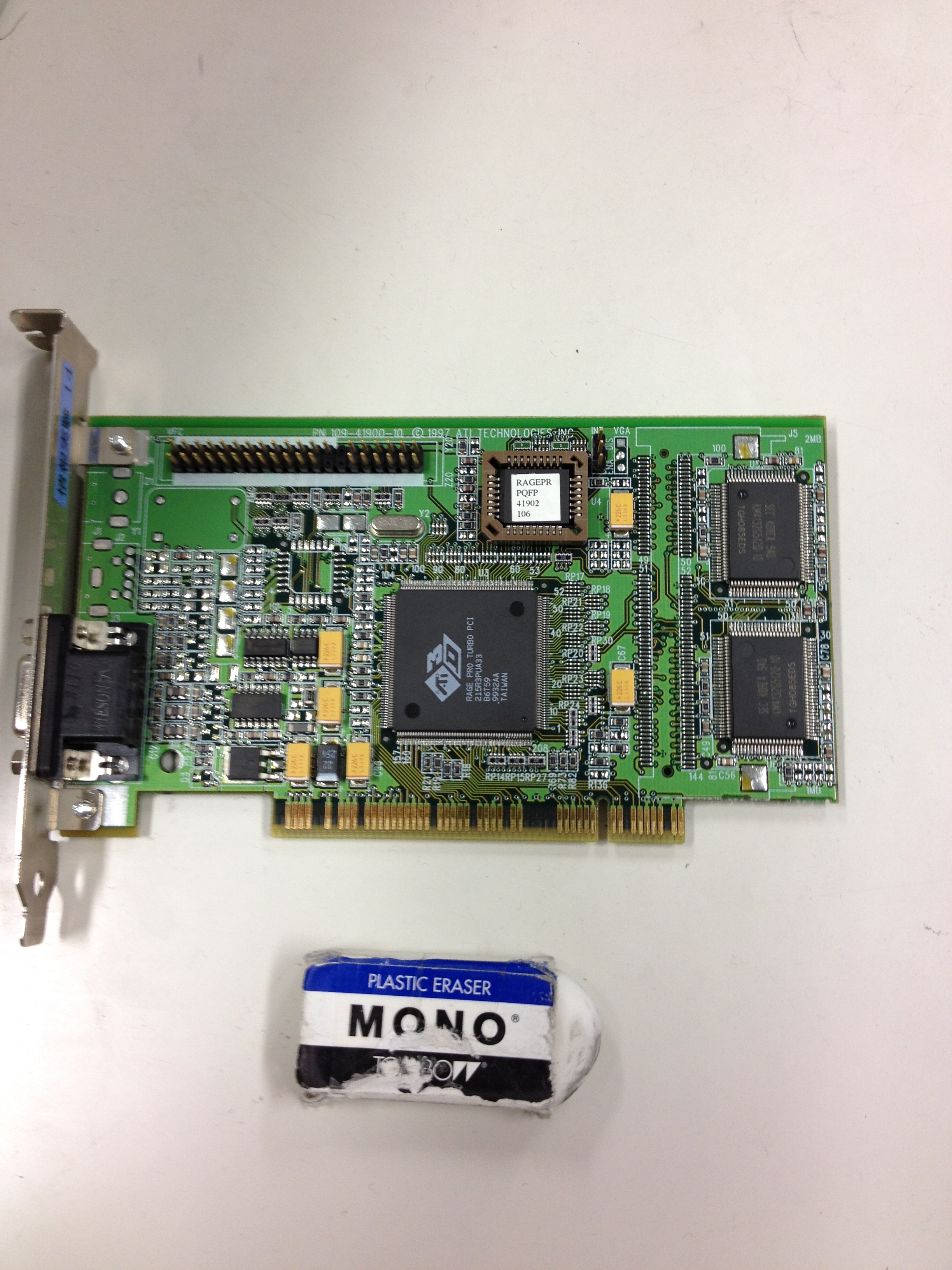

グラフィックカード, ATI XPERT 98 [旧]
|

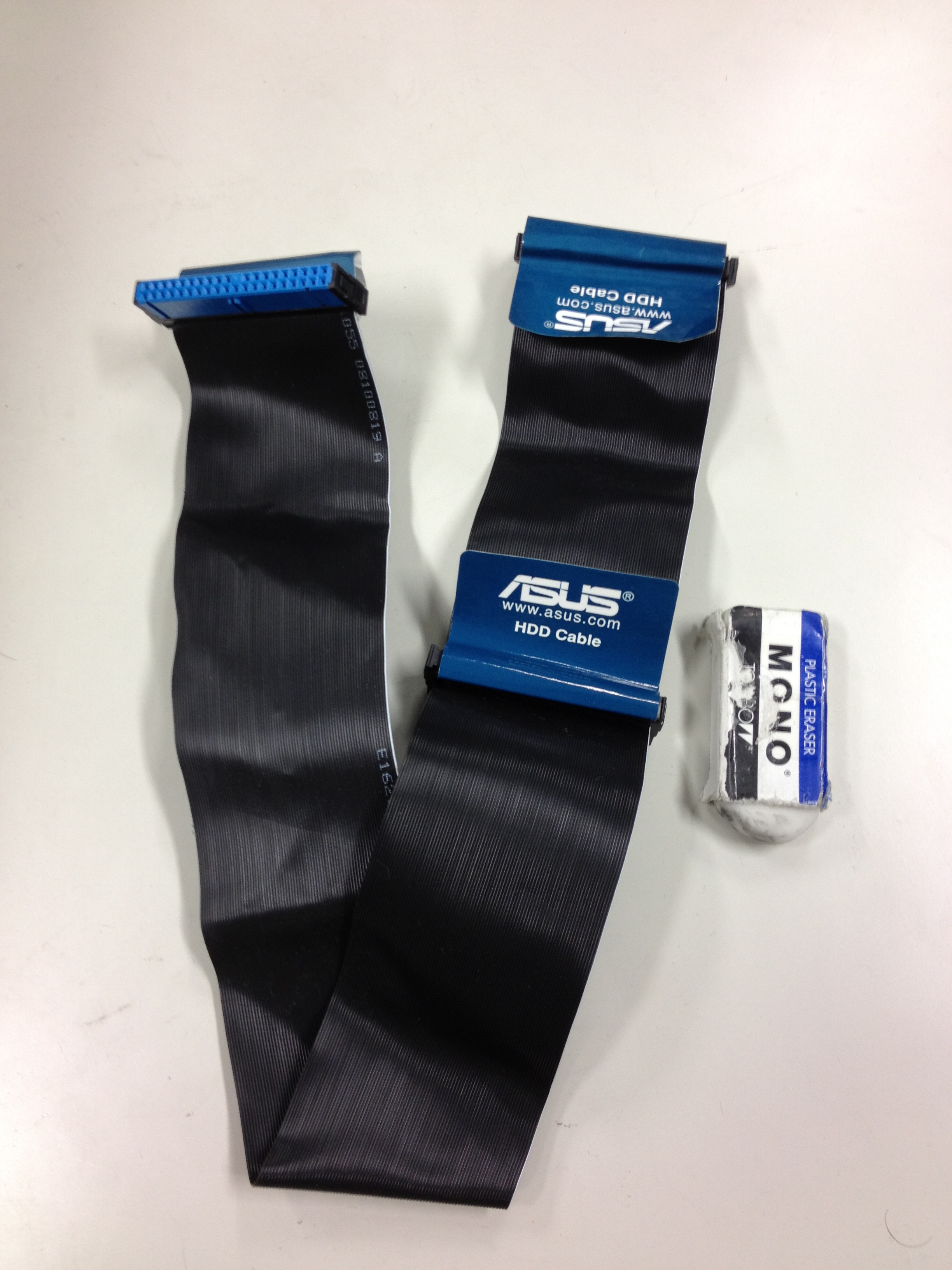

IDE ケーブル(HDD 用) [旧]
|
新機材
マザーボード, ASUSTek P8H77-V [新]
|
CPU, Core i5 3450 3.1GHz 6M LGA1155 Ivy Bridge BOX [新]
|
CPU ファン [新]
|
メモリ, CFD W3U1600F-4G, 4GB [新]
|
光学ドライブ, LG電子 GH24NS95 WH BLK [新]
|
ネットワークカード(インテル Gigabit CT Desktop Adapter EXPI9301CT) [新]
|
Photo by Takashi MIKAMI, Akiyoshi NOUDA.
[2.2]付属品一覧
付属品は以下の通り(マザーボードケースに入ってないものもあります)
- ケーブル
- 外部電源ケーブル
- モニタ用電源ケーブル
- CPU 給電ケーブル
- CD-ROM 給電ケーブル
- IDE ケーブル
- SATA ケーブル
- フロッピーディスクドライブケーブル (今回は使用しません)
- ネジ
- 筐体(ケース)用(背面部 6 本, マザーボード固定用 6 本, スペーサー 10 本, 拡張カード固定用)
- DVD-R/CD-RW 用(筐体への固定用, 最低 4 本)
- ハードディスクドライブ用(筐体への固定用, 最低 4 本)
- 筐体(ケース)付属品
