[3]分解
[3.1]準備
工具と収納箱を手元におく. ケーブルやねじをたくさん外すが, 無くさないよう 小袋にまとめるか, とりだしたパーツに再固定し, 収納箱中に入れておくよ うにする. 小さなパーツについても同様である.情報実験機は以下のようになるまで分解する．

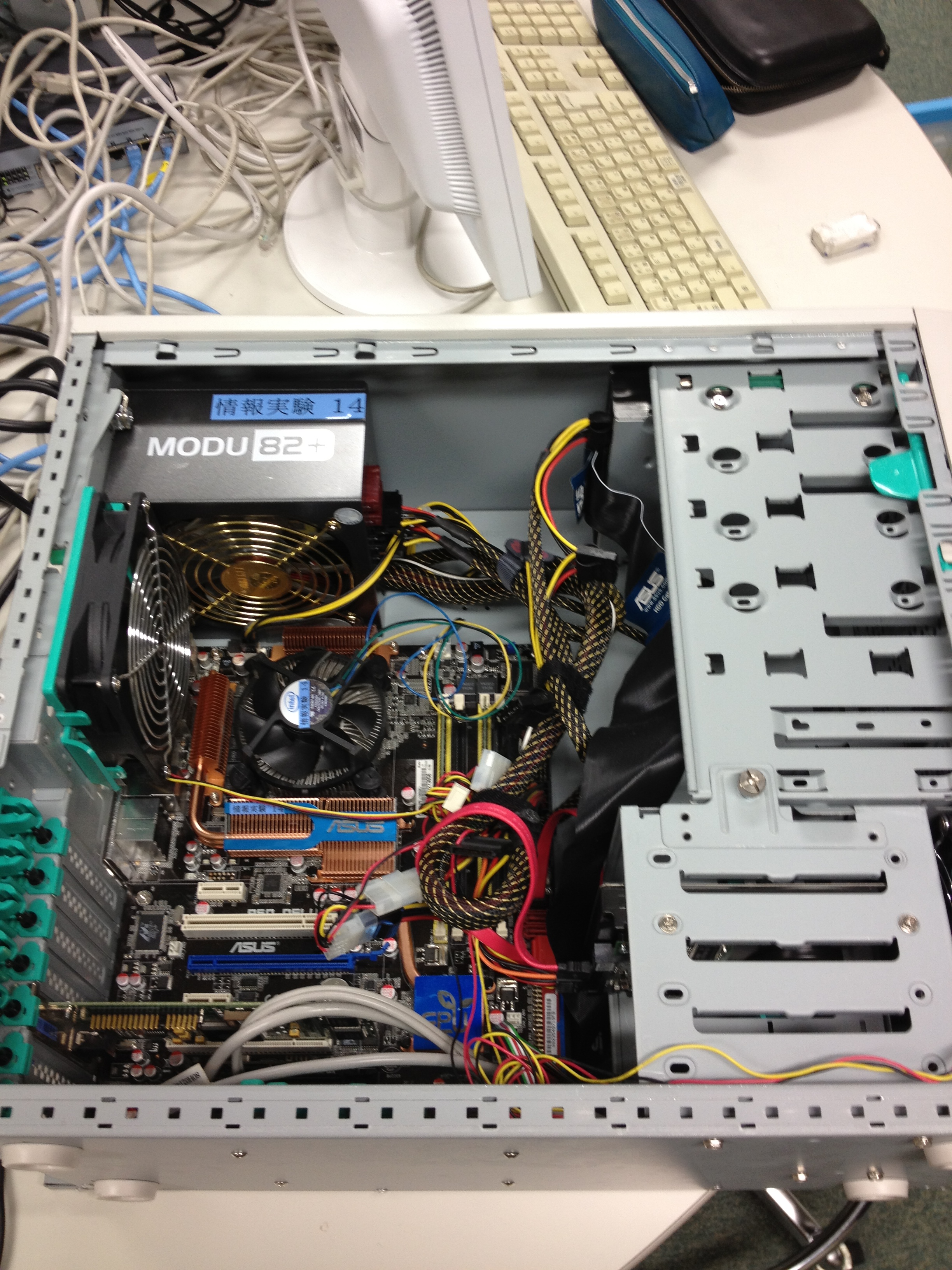

before

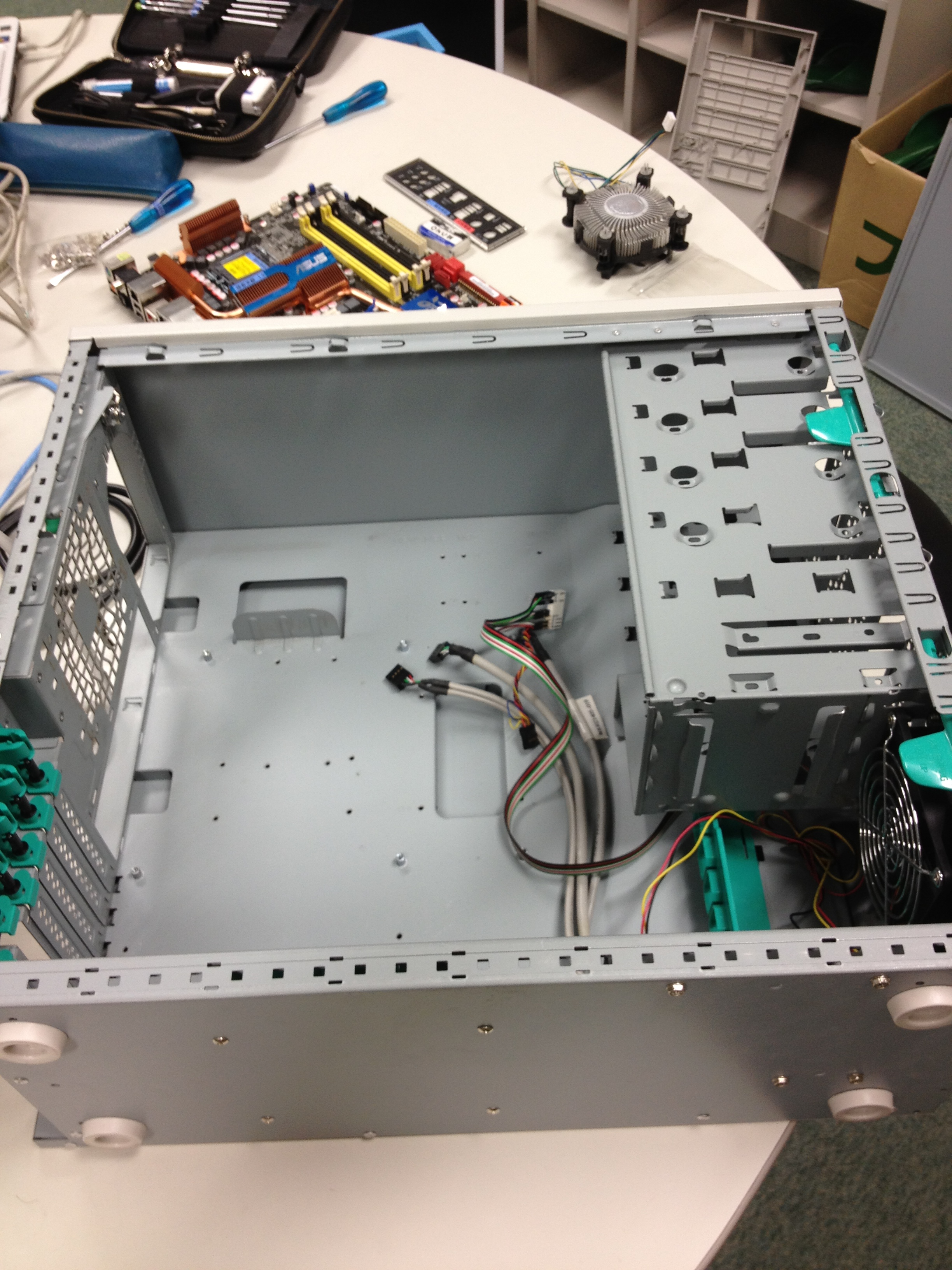

after
[3.2]手順
- 電源が入っていて, OS が立ち上がっている状態なら, VTA が shutdown を行う. やり方は root 権限になって,
# shutdown -h now または # halt - モニタ, 本体ともに電源を切る. 電源コード, 本体とディスプレイを結ぶ ケーブルを外す. ディスプレイはこれ以後いじらないので, 邪魔にならない場所に移しておく.
- マウス, キーボードを取り外す.これも使わないので，邪魔にならない場所に移しておく．
- 本体ケース(筐体)のカバーを外し, 内部が見えるようにする. カバーは 邪魔にならない安全な場所に移しておく.
- 筐体を横に倒し, ネットワークカード, ビデオカード, メモリを取り外す.
- マザーボードやハードディスクドライブ等につながる電源ケーブル, LED ケーブルを抜く. 電源ケーブルにはツメがあるので, これを開けながら行う.
- IDEケーブル, SATA ケーブルを取り外す.
- 筐体を立てて, ハードディスクドライブ, DVD/CD ドライブを取り外す. 取り外したネジは無くさないようにディスクの両側面につけるか，ねじ袋に入れること.
- 電源ボックスを外す.
- 筐体を横にしてCPU を取り外す. CPU は壊れやすいので注意して扱うこと. 手順や部品名
の詳細は CPU の取り扱い説明書を参照すること.
- CPU のファンを取り外す. ファンからマザーボードにつながる電源ケーブ ルを抜き, マザーボードに刺さっている 4 つのピンをマイナスドライバー を用いて 90 度まわし, 抜く.
- マザーボードの CPU スロットのソケットレバーをはずしロードブレー ドを開く.
- CPUスロットから CPU を丁寧にぬく. CPU にはすぐに CPU 用の保護カバーをつけ, CPU 用のケースに収納する.
- CPUスロット用の保護カバーをロードブレードにつけ, ロードブレード を閉じる. ソケットレバーがロックするかどうかを確認する.
- CPU, ファンをコンテナケースに入れる.
- マザーボードを取り外す. 標準では9箇所スペーサー上にネジ止めされている. スペーサー上で基盤を動かすと回路が痛むので要注意である. 注意：マザーボードの分解は行わない
- 分解したパーツは収納箱に整理して保管. 筐体はカバーをつける.
今日の作業はこれで終わりです．
次のページは組み立て(次回)の方法です．予習したい方はどうぞ．
