撮影マニュアル

1. 撮影機材の開封

• mosir 備品機材
  • ジュラルミンケース (小赤) : Panasonic デジカム1号機材収納用
  • Panasonic 三脚ケース
  • ジュラルミンケース (小白) : Panasonic デジカム予備機材収納用
  • ETSUMI ミニ三脚ケース
  • ガンマイクスタンド
  • ジュラルミンケース (大) : マイク,ケーブル収納用
  • ミキサーラック
  • Real エンコーダー用ノートPC [ホスト名: mosir]
• gfd 備品機材
  • ジュラルミンケース [小(映像)] ： SONY デジカム機材収納用
  • ジュラルミンケース [大(音響)]
  • 三脚 ケース
  • Real エンコーダー用ノートPC [ホスト名: nishin]

2. 撮影機材の設置

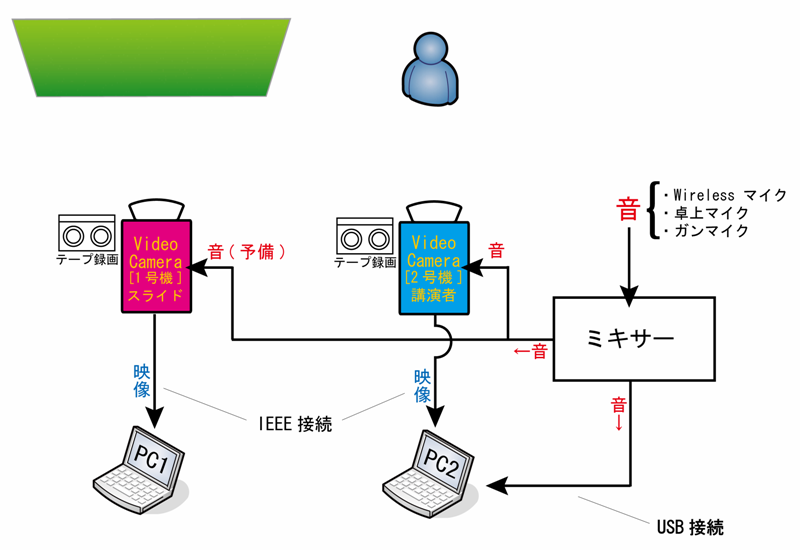

2.1 配線図

以下の図のように配線する. 配線後はコードを布テープで固定する.. (ソースはこちら (Adobe Illustrator 形式))

惑星科学フロンティアセミナーでは mosir, gfd 機材を以下のように割り当てる.

Video Camera 1 号機 (スライド)	：	倉本機材ビデオカメラ 1
Video Camera 2 号機 (講演者)	：	倉本機材ビデオカメラ 2 (未定)
Video Camera 3 号機 (予備)	：	林機材ビデオカメラ
エンコーダ PC 1 号機 (スライド)	：	林機材エンコーダ nishin
エンコーダ PC 2 号機 (講演者)	：	倉本機材エンコーダ mosir
ミキサー	：	倉本機材ミキサー
Wireless マイク	：	倉本機材 Wireless マイク
ガンマイク, 卓上マイク	：	林, 倉本機材の両方を使用. どのマイクを何処で使用するかは 当日 (または前日) の設営時に臨機応変に決める.

2.2 Web 資料の完成図

完成する講演資料の概観は 平成16年度 森羅万象学校 MOSIRの仕事とは？ と同様になります.

森羅万象学校ではエンコーダ PC が1つだったため, 講演者ビデオのみリアルタイムエンコードし, スライドのビデオはセミナー終了後にエンコードしましたが, 今回は両方のビデオをリアルタイムエンコードします.

2.3 機材の設置

以下の順番で機材を設置する. 詳しい方法はリンク先を参照のこと. (手抜きでリンクとリンク先の内容とが完全に一致してません).

• Video Camera 1, 2 号機の設置
• (予備用林機材 Video Camera の設置)
• 会場用マイクの設置 [例: 林機材マイク | 倉本機材マイク ]
  • 今回は林, 倉本機材の両方のマイクを同時に使用します.
• マイクとミキサーとの接続 [キャノンケーブルで接続]
• カメラ (1, 2 両方) とミキサーを接続
  • カメラ: ミニジャック ⇔ ミキサー: 赤白音声ケーブル
  • 赤白音声の分岐ケーブルで 2 台のカメラに分ける.
• エンコーダ PC 1 号機 (スライド) と Video Camera 1 を接続 [IEEE 1394]
• エンコーダ PC 2 号機 (講演者) と Video Camera 2 を接続 [IEEE 1394]
• エンコーダ PC 2 号機 (講演者) とミキサーを接続 [USB]

3. エンコード機の準備

以下では, エンコーダ PC を用い, ビデオカメラで撮影した画像を リアルタイムでエンコードし, Real Media ファイルを作成する 方法を記す.

今回は 2 台のエンコーダ PC を用い, 2 種類のビデオの同時エンコードを 行う. 異なるのは以下の点である. 詳細はその下の手順を参照せよ.

• PC 2 (講演者) はミキサーから音声も取り込んでエンコードする. (PC 1 の方は音声無し).
• ビデオのサイズ
• 保存するビデオのファイル名

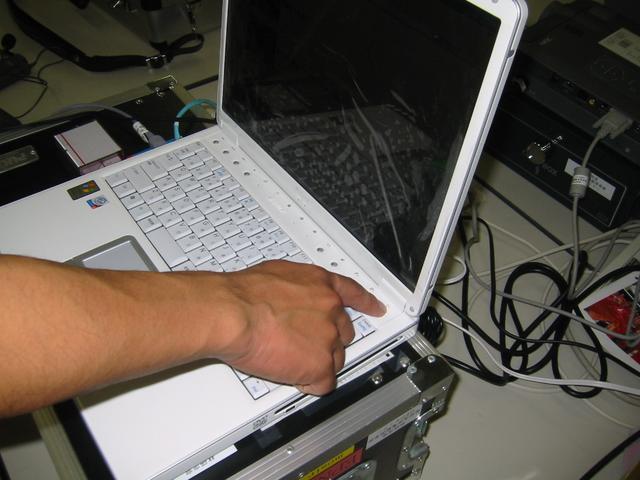

	電源を入れ, ログインする.

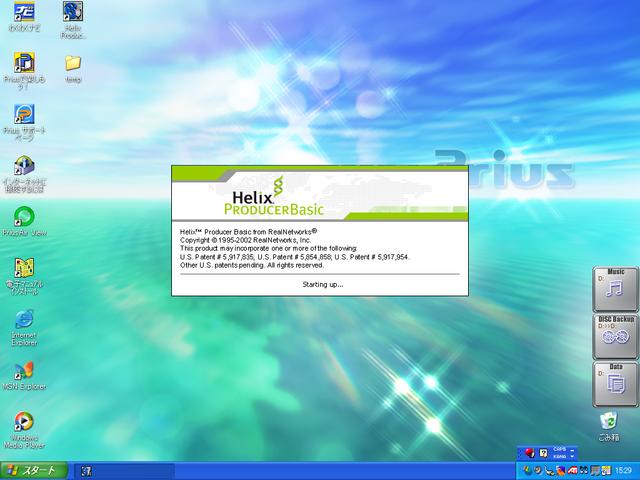

	HelixProducer Plus を起動. HelixProducer を起動する前に, デジタルビデオの電源を入れておくこと.

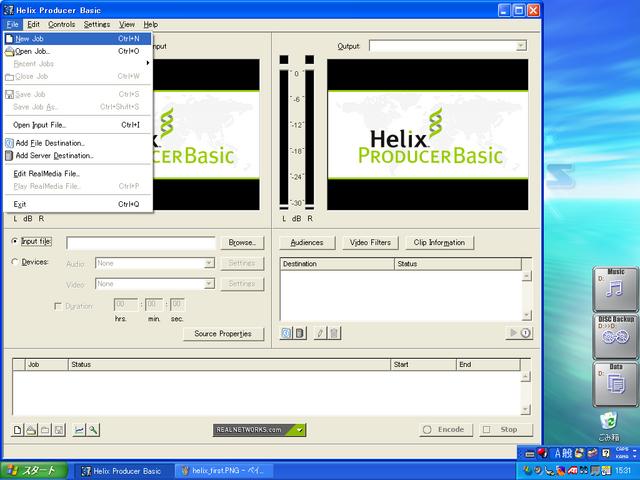

	もしも既に Job ファイル ( Frontier_Seminar_2006.rpjf ) が用意されているのならば, 上部メニュー左の [File] - [Open Job] を選択し, その Job ファイルを選択する. ※ この「Job」とは商用版である Helix Producer Plus には存在する機能で, 下記で設定する Device や Audience, Clip Information や出力ファイルの設定を保存しておくことができる. 特に Audience の [Resize video to] などは毎回手で入力するのが面倒なので利用すると便利だろう. Job を保存する際には, 下記の設定を終了した後, [File] - [Save Job As] でファイル名を指定して Job を保存すると良いだろう. なお, この機能を利用しなくとも撮影は可能である.

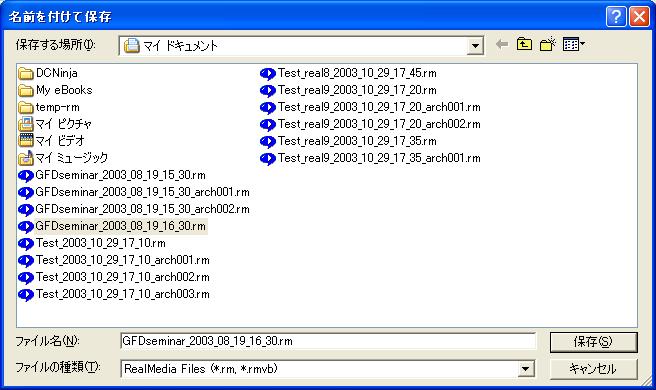

	キャプチャーしたファイルを保存するディレクトリ及び 保存するファイル名を決定する. 画面右下の [RealOne マーク] (Add File Destination) とメッセージがでてるボタン をクリックする. すると, ファイル保存のウィンドウが出てくる.
	ファイルは マイドキュメント 以下の フォルダ (例: RealMedia) に保存する. 前回のセミナーのものが残っていたら, バックアップせねばならない特別の理由が無い限りは, 消去してしまうこと. ファイル名の凡例は 『<西暦>_<月>_<日>_<時>_<分>_<講演者名>_<ビデオ種別>.rm』 である. 月日は撮影日, 時分は撮影開始時間である. ビデオ種別とは講演者 (pで表記. person の略) または スライド (sで表記. slide の略) の区別である. 森羅万象学校の場合には 2006_03_28_09_00_Abe_s.rm や 2006_03_30_14_45_Abe_p.rm のようにすること
	[Device] ボタンを選択し, 利用するサウンドカードおよびビデオカードを選択する. スライドビデオ (PC1) 音声(Audios) には 『None』 を選択する. 音声無しで作成するためである. 映像(Video) には 『Microsoft DV Camera and VCR』 を選択する. これはデジカメを指す. 講演者ビデオ (PC2) 音声(Audios) には 『EDIROL UA-5』 を選択する. これはミキサーデバイスを指す. 映像(Video) には 『Microsoft DV Camera and VCR』 を選択する. これはデジカメを指す. 確認 [PC1, PC2 両方] 左図のように左側の画面にビデオカメラで撮影中の 画像が映ることを確認. [PC2 のみ] 左図のように最も左側の音声バーが, 音声に対して 反応することを確認.

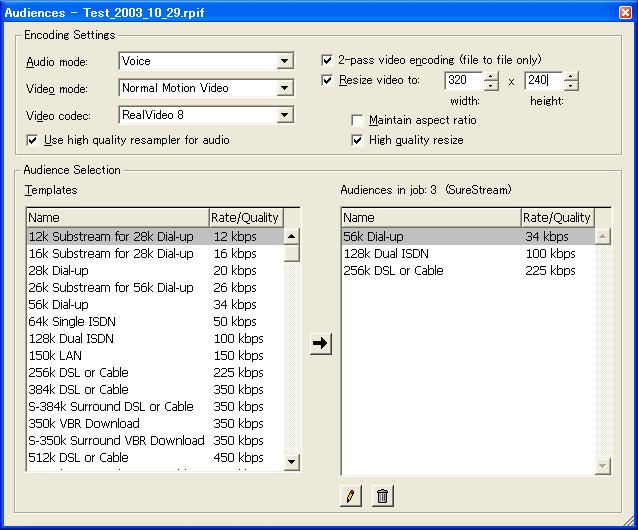

	Window 真中あたりの [Audience] を押し, サポートする回線速度他諸々の設定を選択する. 以下のとおり変更後, その Window を閉じるだけで 設定は反映される. [スライドビデオ (PC1) ] サポートする回線速度は以下の 3 つ 『56K Dial-up』 『128k Dual ISDN 』 『256k DSN or Cable』 画像サイズはデフォルトのまま 『720 x 480』 [講演者ビデオ (PC2) ] [Encoding Settings] の [Audio mode] は 『Voice』を選択 [Encoding Settings] の [Video codec] は 『RealVideo 9』を選択 サポートする回線速度は以下の 3 つ 『56K Dial-up』 『128k Dual ISDN 』 『256k DSN or Cable』 [Resize video to] にチェックをつけて, 画像サイズを変更 画面サイズは以下に設定. 『360 x 240』 ビデオ入力を切り替えるとデフォルトに 戻されてしまうので再度設定する事!!

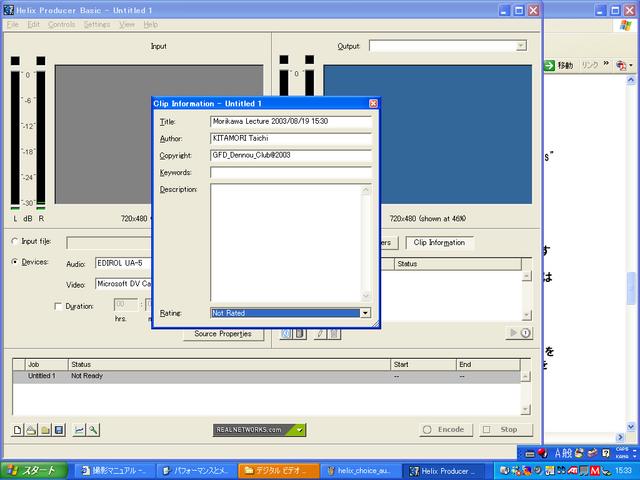

	[Clip Information]を選択し, タイトル, 作者, 著作情報を記入する. タイトル(Title) の凡例は 『<講演者姓> Lecture <日付> <時間> -- 』と入力する. 森羅万象学校の場合: Abe Lecture 2006/07/26 15:00 -- 講演者(Author)は 『<姓> <名>』 と入力. なお, 姓は大文字で, 名は頭文字だけ大文字で入力すること. 森羅万象学校の場合: ABE Yutaka コピーライトは『 (C) Mosir <西暦>』 と入力する. 森羅万象学校の場合: (C) Mosir 2006
	最後に, 設定を保存するため, 以前に開いた Job ファイル ( Frontier_Seminar_2006.rpjf ) 上書きする. 上部メニュー左の [File] - [Save Job As ...] を選択し, 同名の Frontier_Seminar_2006.rpjf で上書き保存する.

4. 撮影開始

撮影の際には担当者を決めて作業を分担する. 撮影時の役割分担 を参照せよ.

タイミングファイル作成に関しては タイミングファイルの作成マニュアル を参照せよ.

DV テープの撮影モードは LP モード (120 分撮影可能) にすること

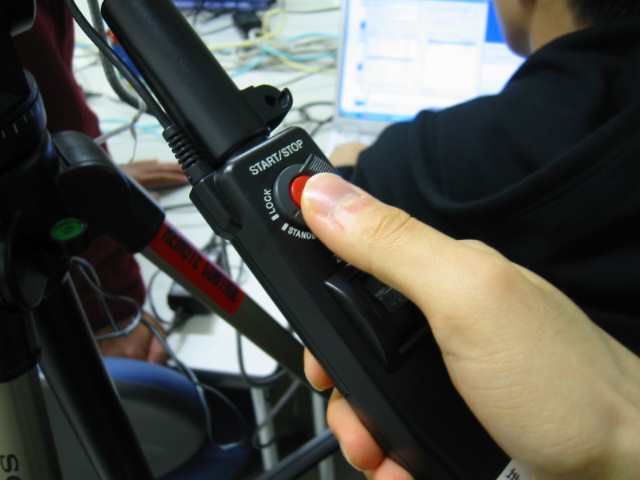

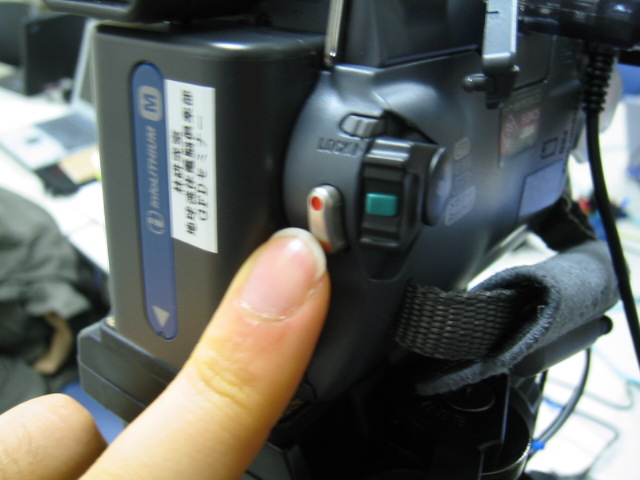

	[講演開始直前に、(多少早め)] DV テープへの録画を開始する. Video Camera 1と Video Camera 2との タイミングの同期はあまり気にしなくて良い. パンハンドルのあるものは, 左写真のように パンハンドルの「スタート/ストップボタン」 をおす.
	パンハンドルが無い or 使えない場合には, DV カメラ本体の「スタート/ストップボタン」を押す.
	[講演開始 (Just)] [Encode] を押して録画を開始. PC 1と PC 2との タイミングを同じにしておいた方が後の編集が 楽になるので 同時にエンコードを開始 すること. (※ マシンごとのエンコード開始までのオーバーヘッドは どうしても異なるので, 完全に同時にエンコードを 始めることは出来ないことに留意しておくこと).

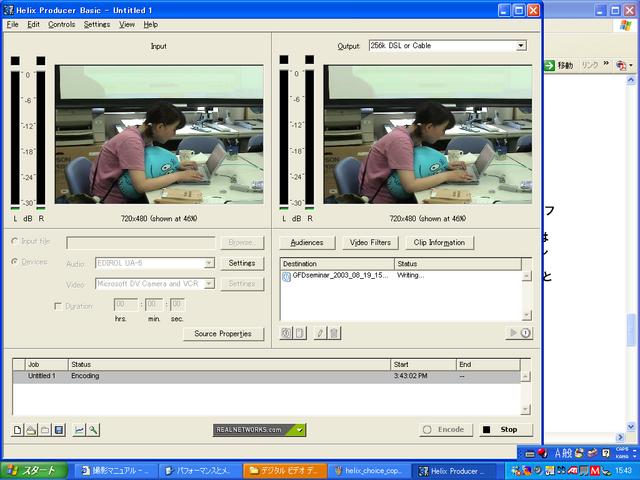

	左が録画映像, 右がエンコードされた映像である.

5. 撮影中の作業

5.1 カメラワーク

• Video Camera 1 (スライド)
  • 基本は, スライド画面全体を取り続ければよいので, ズームや移動は必要ない.
  • 講演者が板書を始めた時にはホワイトボードや黒板を写す.



• Video Camera 2 (講演者)
  • ひたすら講演者近影を取り続ける. 講演者の移動に合わせ, ズームや移動を行う.
  • 明度の調整は, 撮影者の好みだが, 大抵はカメラの自動補正で行って問題ない.

5.2 音量調整 (ミキサーで)

• 基本的には講演者の声がしっかり入る (聞こえて, 且つ音が割れない) ことに気をつけて音量調整する.
• 質問が出た場合, 質問者の声をとれるようガンマイクや卓上マイク からの音量を大きめにする.

5.3 音量の設定 (Helix Producer で)

a. 大まかな音量の調整

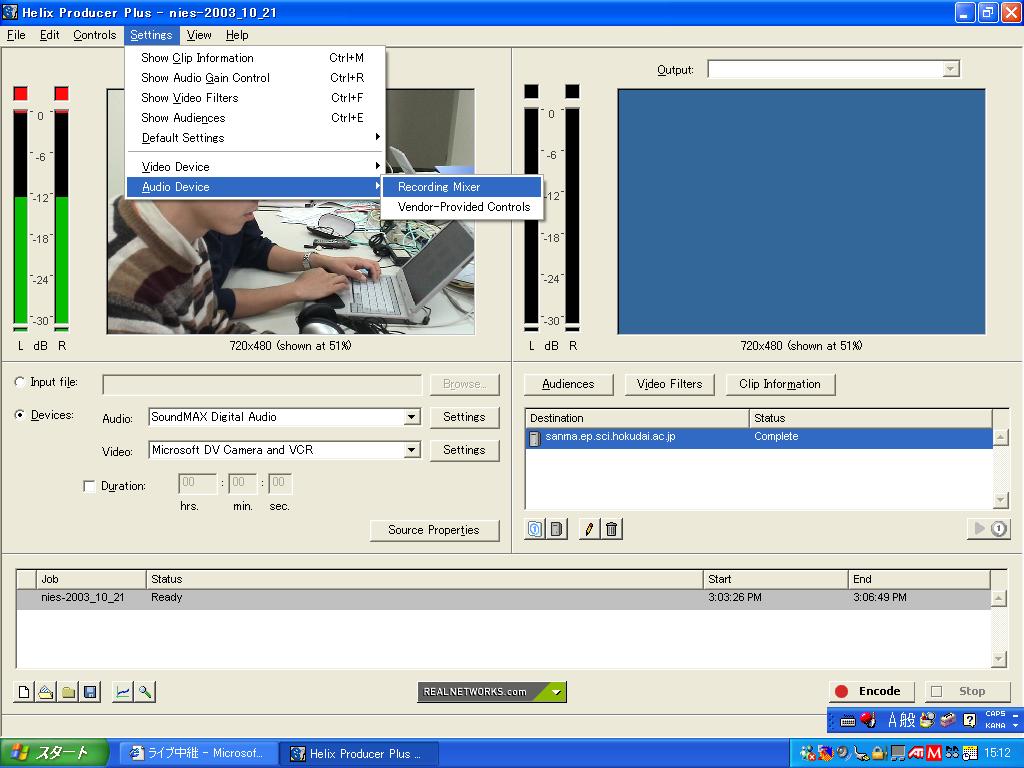

	[Setting] → [Audio Device] → [Recording Mixer] 選択.

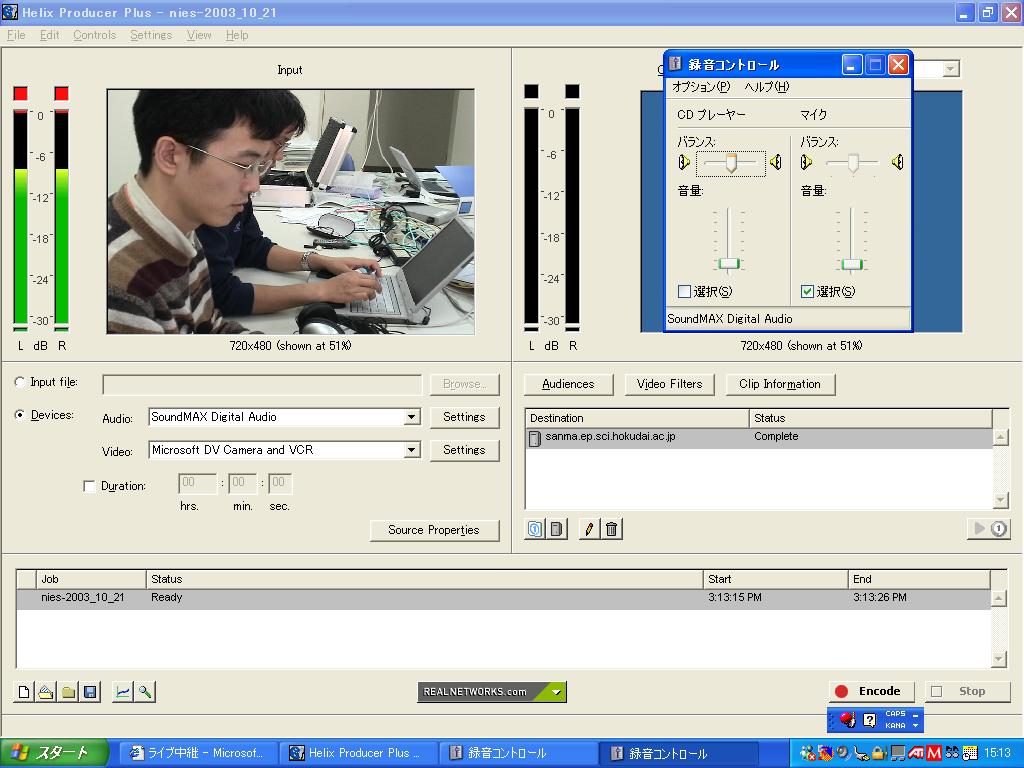

	[録音コントロール] → [マイク]の音量を調整する. 『Audio Level』が赤いメータまで上がると音が割れるので, レベルを上げ過ぎないように注意.
b. 細かな音量の調整

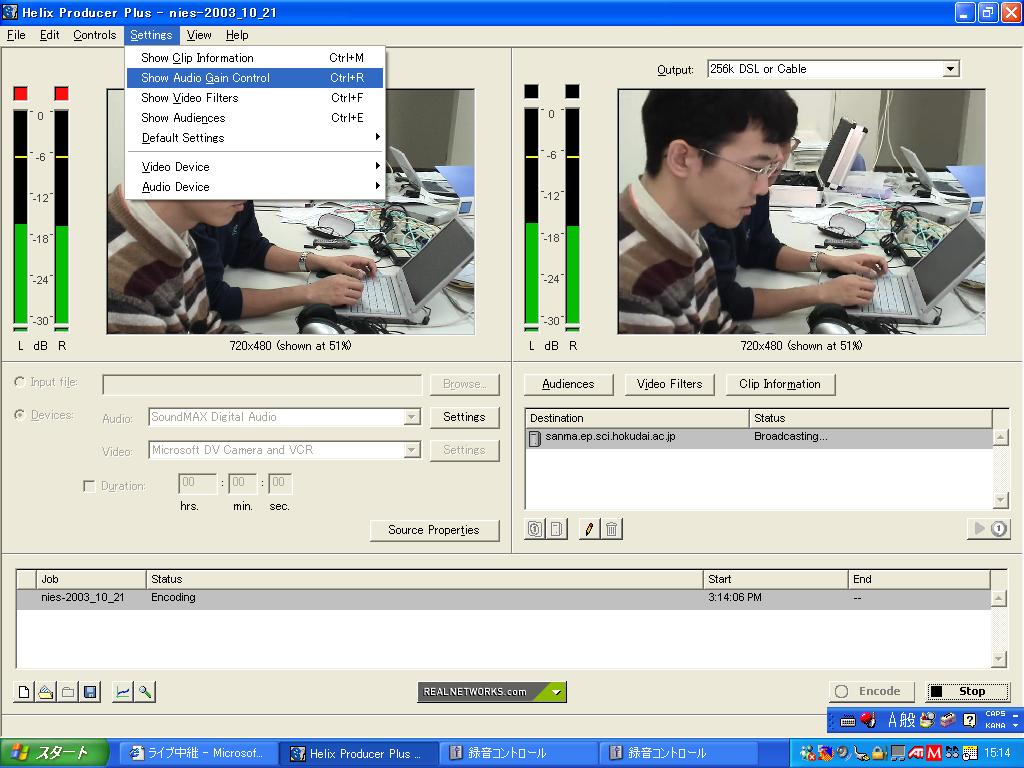

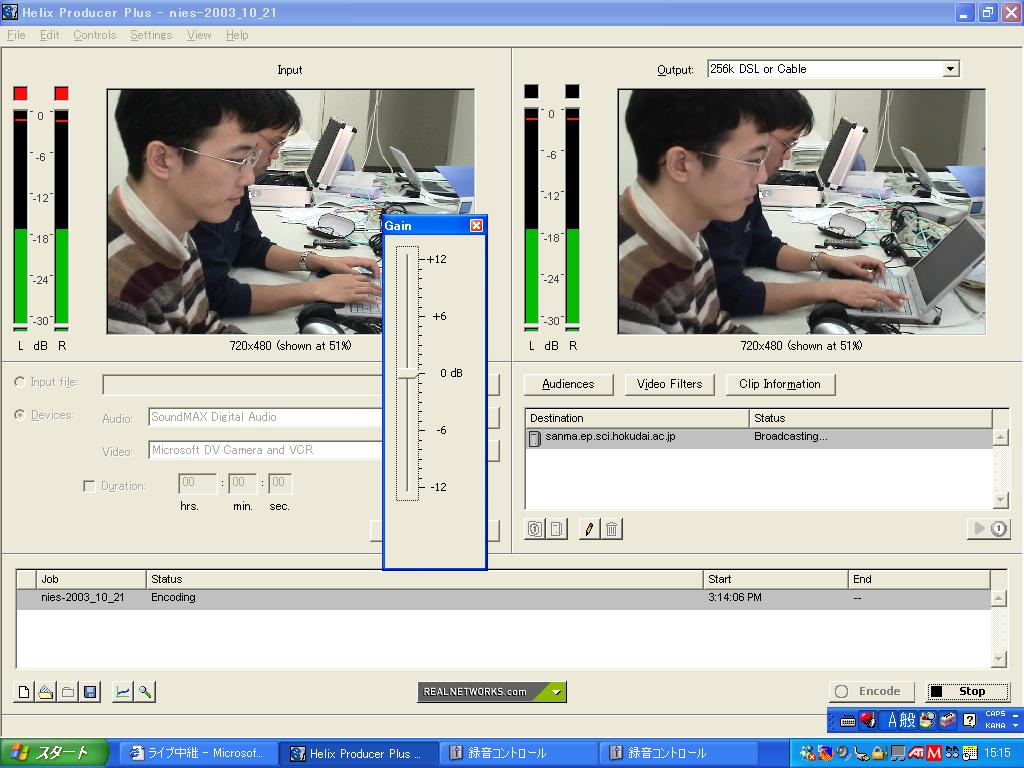

	[Setting] → [Show Audio Gein Control] 選択.
	ゲインを調整する. 『Audio Level』が赤いメータまで上がると音が割れるので, レベルを上げ過ぎないように注意.

6. 撮影の停止

撮影を終了する場合には [Stop] ボタンを押す. スタートに比べれば重要ではないが, 一応 PC 1と PC 2との タイミングを同じにしておこう.

7. 撮影後の作業

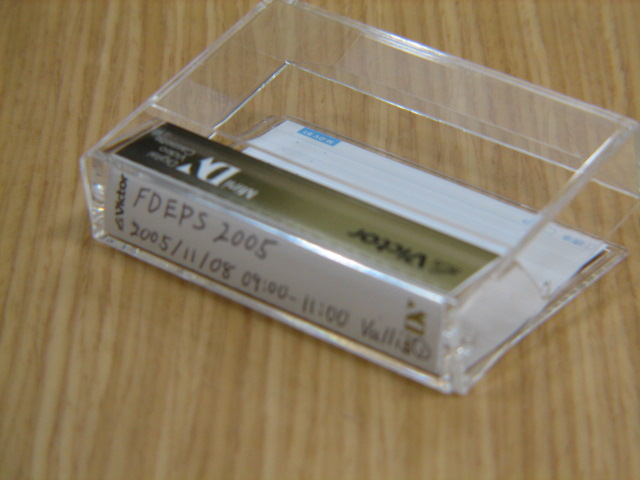

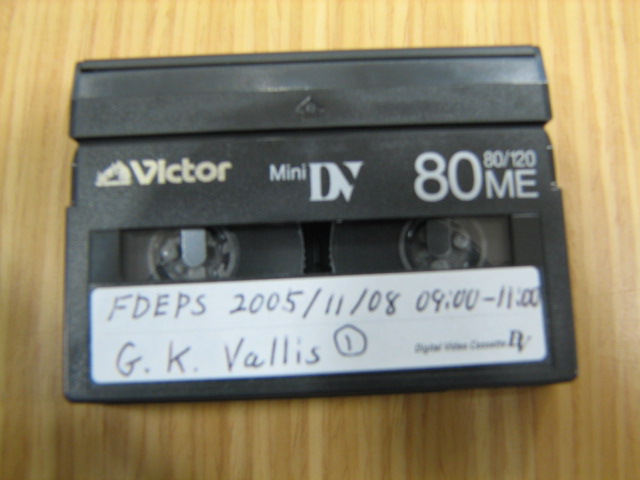

	ラベリングする. 左の 2 図のように, テープとそのケースの両方に. 内容は, 日付(2006/**/**), 時間(**:**--**:**), 講演者名, ビデオの種別 (スライド or 講演者), ビデオの巻数 である. 以下はその例 2006/07/26 09:00 - 10:30 ABE Yutaka [スライド] (1) 2006/07/26 09:00 - 10:30 ABE Yutaka [講演者] (1)

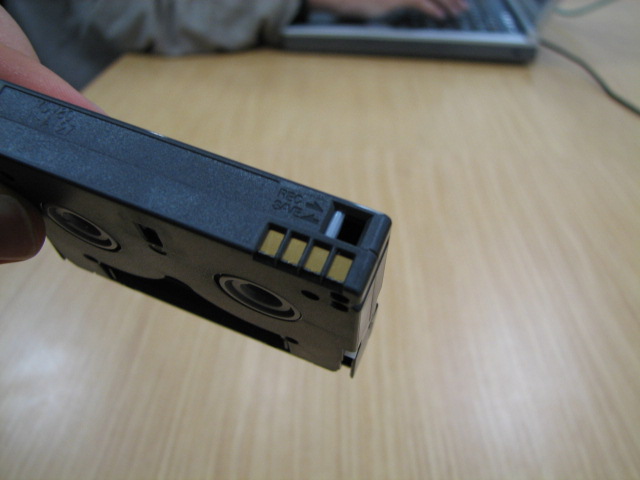

	テープのツメを「SAVE」モードにし, 間違って上書き録画しないようにする.
