[4]組み立て方法

[4.1]準備

工具と収納箱を手元におく. パーツが揃っていることを確認する.


[4.2]手順

以下に組み立ての途中経過を示す. ただし, 始まり[1]-[2], 終り[18]-[22], の間にある [A]-[O], は順番通りでない. 各自, 予め手順を考えて組み立てること.

  1. パーツを揃える. 不足しているものが無いか確認する.
  2. 筐体を開ける.
  1. 筐体に DVD ドライブ を取り付ける.
  2. マザーボードに拡張カード (グラフィックカード, NIC (ネットワークインターフェイスカード) ) を挿す.

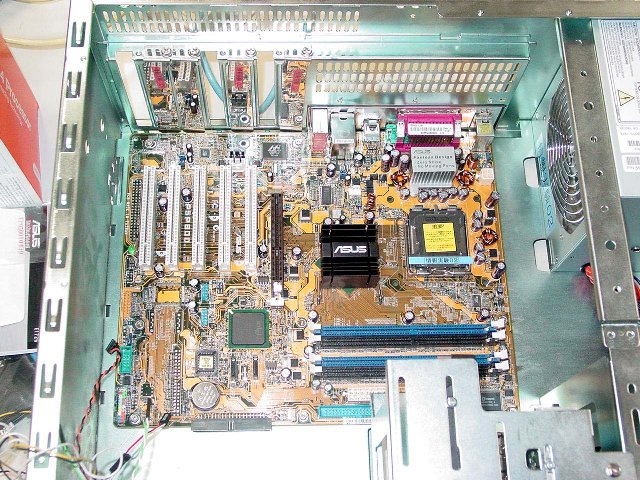

  3. 筐体にマザーボードを 取り付ける. マザーボードを傷つけないよう注意すること. (取り付け後)

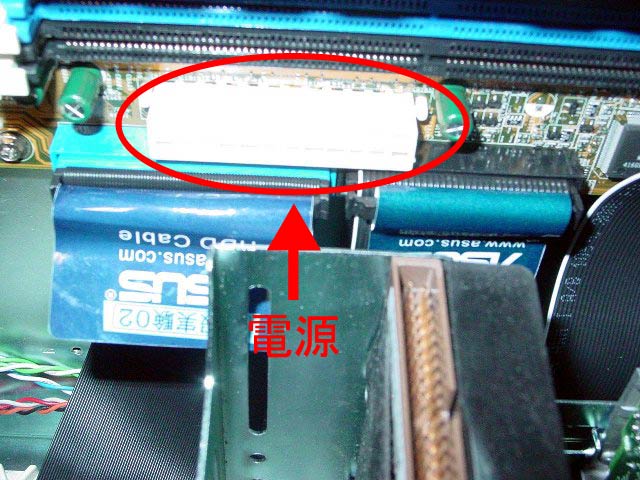

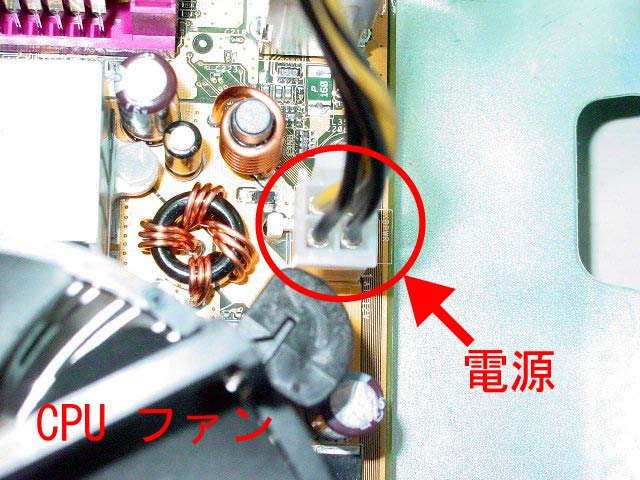

  4. マザーボード(2か所)と筐体のファンから延びている白いコネクタに 電源ケーブルを接続する(1か所). 使わなかった電源ケーブルは電源の上の隙間に入れておくとスッキリする (ケース内の空気が流れる場所を広く取るため, できるだけするように.). (取り付け後 その 1, その 2)
  5. 筐体にハードディスクドライブ (HDD)を取り付ける.

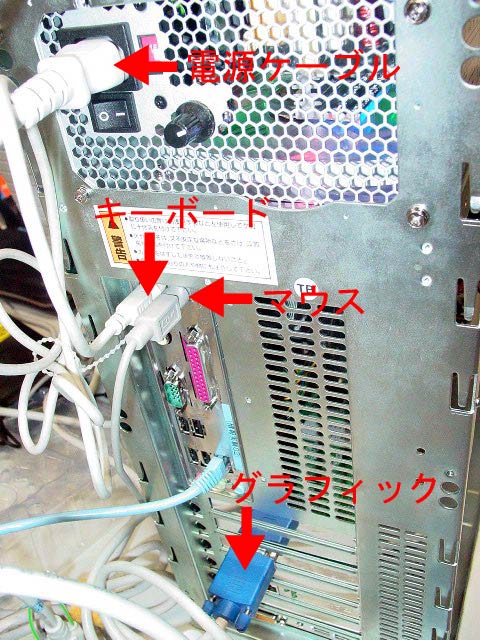

  6. VGA ケーブル(ディスプレー入力端子), マウス, キーボードを本体に 接続する. (取り付け後)
  7. LED, スイッチなどのケーブルをマザーボードに繋ぐ(マニュアル参照). ケーブルは、白もしくは黒が Ground. 白と黒の場合は白が Ground.
  8. 筐体にフロッピーディスクドライブ (FDD)を取り付ける.

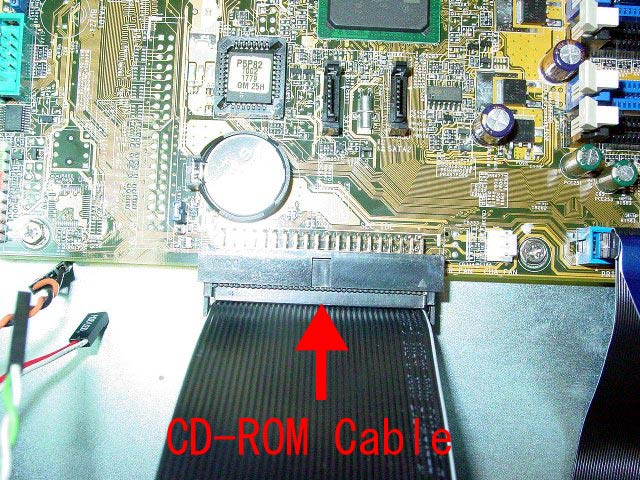

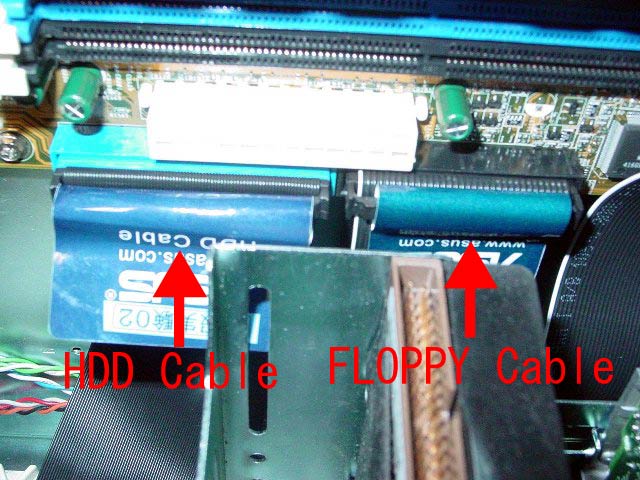

  9. マザーボードに IDE ケーブル, FDD ケーブルを接続する. (取り付け後 その 1, その 2)
  10. FDD に電源ケーブル, FDD ケーブルを接続する.

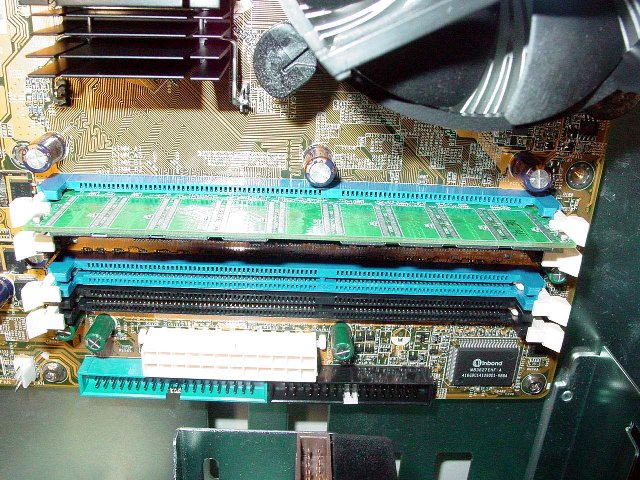

  11. マザーボードにメモリを 取り付ける. CPU に近いところへ挿す. (取り付け後)
  12. 空いている拡張カードベイは付属の板で塞ぐ.
  13. HDD に電源ケーブル, IDE ケーブルを接続する.
  14. マザーボードに CPUCPU ファンを取り付ける (マニュアル参照). (詳しい解説)
  15. DVD ドライブに電源ケーブル, IDE ケーブルを接続する.
  1. 筐体背面の電源コードを接続する.
  2. ケースを閉める前に PC を起動させる. BIOS が立ち上がるか確認する.
  3. キーボードの入力は受け付けるか確認する.
    ※修正をする際には,筐体背面の電源コードを 抜いて, マザーボードの下の方にある緑色の LED が消えたことを 確認してから作業に入ること!(怠ると感電する可能性あり!)
  4. 全てが正常に動作していることを確認したら,電源を落とし, 筐体背面のコード類を全て抜いて,筐体に蓋をする.
  5. 机の上を整理する.

[4.3] 確認作業

正しく組み立てられたか, 以下のことを確認する.
