VLFR (VLF Receiver)


  雷放電により放射される電磁波のなかでも,最もパワーが強いVLF帯波動を受信するため, 微小モノポールアンテナとエレクトロニクス部からなるVLFレシーバ (VLFR : VLF Receiver) をJEM-GLIMSに搭載する。 VLFRのエレクトロニクス部は,米国のStanford大学が開発したものであり,すでにRISING-1(東北大が開発し, 2009年に打上げた超小型衛星)に搭載された実績があり,これと全く同型の装置をJEM-GLIMSにも搭載している。 Fig.1にVLFRのエレクトロニクス部 (VLFR-E) を,Fig. 2にVLFRアンテナ部 (VLFR-ANT) のプロトフライトモデルの写真を載せる。 また,VLFRの仕様をTable 1に示す。

Picture of GLIMS Instruments   Picture of GLIMS Instruments

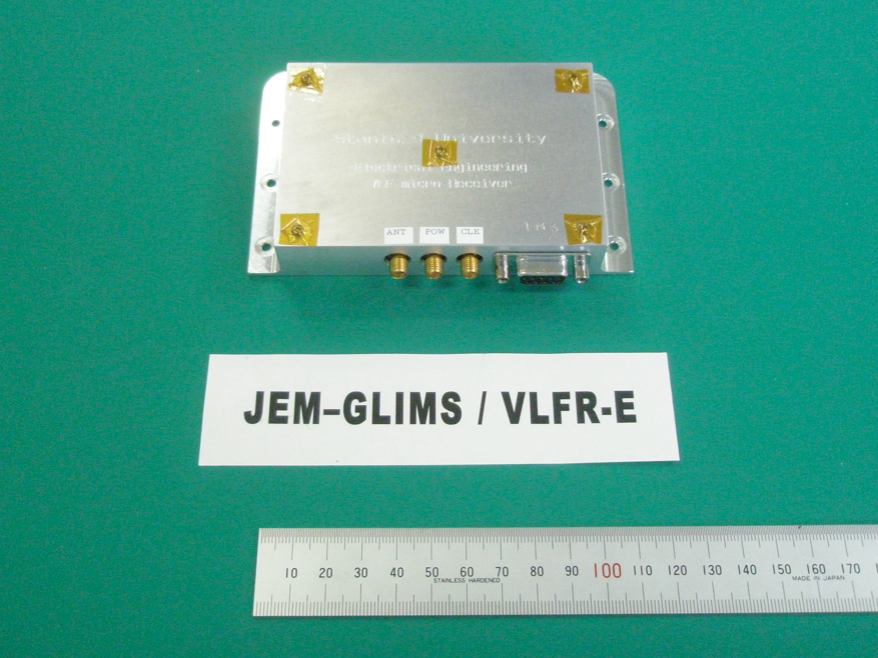

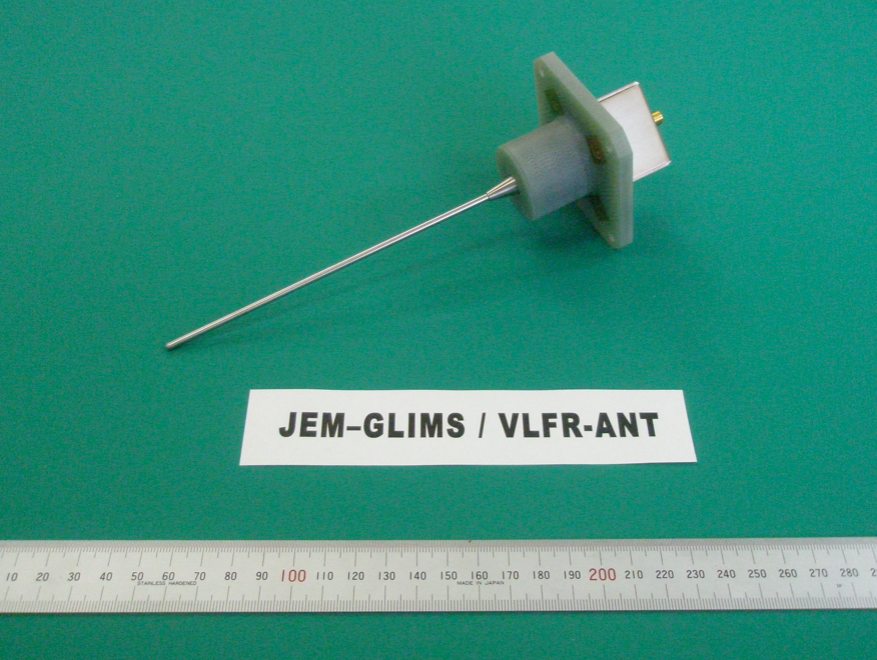

Fig.1 VLFレシーバエレクトロニクス部 (VLFR-E)。               Fig.2 VLFレシーバアンテナ部 (VLFR-ANT)。

Table 1 VLFRの諸元
Item Values
Frequency Range 1 - 30 kHz
Resolutkon 14 bit
Sampling Frequency 100 kHz
Antenna Type Monopole Antenna
Antenna Length 15 cm
VLFR-E Dimension 185 × 87 × 75 mm3
VLFR-E Mass 0.3 kg
VLFR-E Power 8 W
